在proe中使用基準軸、同軸孔、鏡像特征
基準軸 :
“基準軸”(Datum Axes) 是可以用來創建其他特征的線性參照。
任務 2-22: 在模型末端創建一個基準軸。
1.從主工具欄(屏幕頂部)中單擊“基準軸”(Datum Axes)
,顯示基準軸。
2.在特征工具欄(屏幕右側)中啟動“基準軸工具”(Datum Axis Tool)
。
3.選取下圖所顯示的圓柱面,然后從“基準軸”(Datum Axis) 對話框中單擊“確定”(OK)。
同軸孔
同軸孔使用基準軸定位位置,但也需要一個放置平面作為次參照。
任務 2-23: 在前一個軸上創建同軸孔。
1.保持該軸處于選取狀態,從特征工具欄中啟動“孔工具”(Hole Tool)
。
按住鼠標右鍵,然后選取“第二參照收集器”(Secondary References Collector)。
選取下圖左上角顯示的 D 形曲面作為放置平面。
右鍵單擊深度控制柄并按住,然后選取“穿透”(Through All)。
請注意,直徑尺寸被設置為 5(距前一個孔)。
單擊操控板中的 “完成特征”(Complete Feature)
。
2.在主工具欄中單擊“基準軸”(Datum Axes),不顯示基準軸。
選取多個倒圓角參照
按 CTRL 為單個倒圓角集選取多重邊。

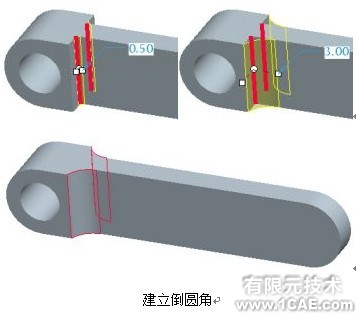

任務 2-24: 創建一個倒圓角以增強模型末端的強度。
1.從特征工具欄中啟動“倒圓角工具”(Round Tool)
按住 CTRL 鍵,并選取下圖所示的兩條內部邊。
將任一半徑控制柄拖動到 3 處。
單擊操控板中的“完成特征”(Complete Feature)。

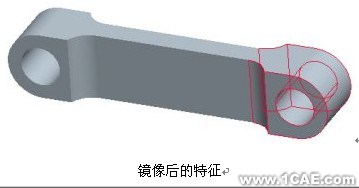

鏡像特征
您可以使用“鏡像”(Mirror) 工具相對選定平面鏡像特征。
任務 2-25: 鏡像一系列特征以快速創建 CONNECTING_ROD 的對邊。
1.按 CTRL 并從模型樹(屏幕左側)底部選取下列四個特征。
2.從特征工具欄(屏幕右側)中啟動“鏡像工具”(Mirror Tool)
從“模型樹”中選取基準平面 RIGHT。
單擊操控板中的“完成特征”(Complete Feature)。
proeNGINEER Wildfire 有許多編輯工具可以快速復制特征,包括“鏡像”(Mirror)、“復制/貼”
(Copy/Paste) 和“陣列”(Pattern)。
3.從主工具欄中單擊“保存”(Save)
,并單擊“確定”(OK)。
4.單擊“文件”(File)>“關閉窗口”(Close Window)
。
第二個練習到此結束。

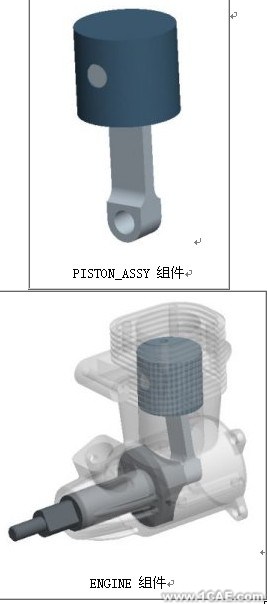

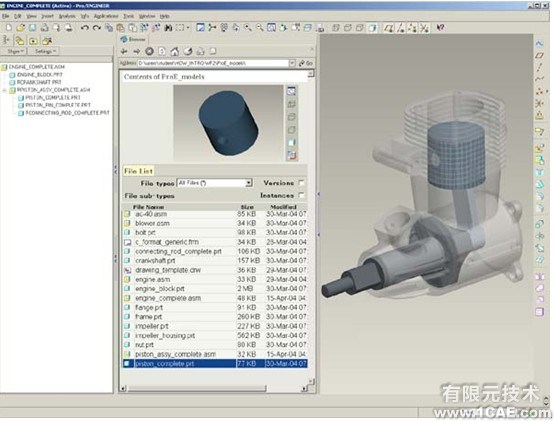

練習 3: 創建組件
概述 - 在此練習中,您將通過創建一個組件和運行簡單的機構學習基本的組件建模技能:
