SOLIDWORKS2017初體驗

2016-09-15  by:CAE仿真在線  來源:互聯網

SOLIDWORKS提供的陣列功能是非常實用的快速建模功能,可以幫助我們快速的形成重復特征。在以往的版本中,無論是線性陣列還是其他都提供了可以雙向進行的陣列選項。也就是可以幫助我們保證兩個方向的陣列屬性。

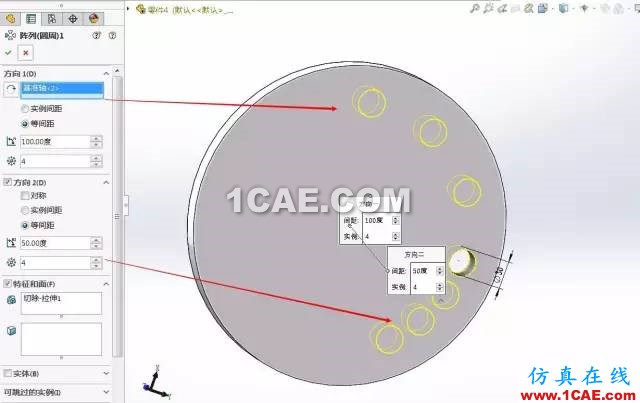

在SOLIDWORKS 2017中,在圓周陣列中增加雙向的選擇,可以根據要求對源實體進行不同“緊密度”的陣列。

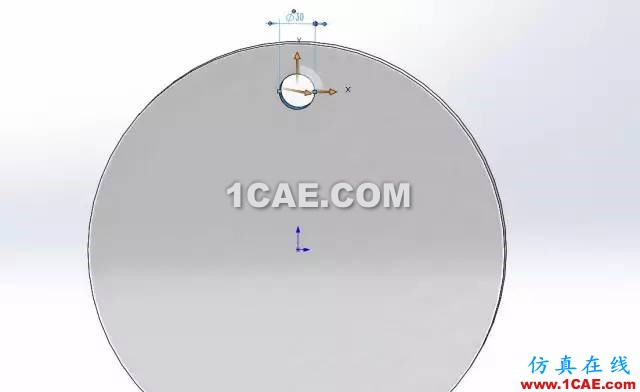

完成陣列后,建立模型。如果需要對有圓柱面特征的零件之間進行裝配,且進行尺寸約束。在SOLIDWORKS 2017中增加了圓柱面的距離屬性。

分別對應的是,中心距離、最小距離、最大距離以及自定義距離。

中心距離

最小距離

最大距離

自定義距離

以上是SOLIDWORKS 2017圓周陣列功能的簡單介紹,大家可以觀看視頻講解,進行練習:
