搜索Mastercam X9 for Solidworks【視頻】
2016-11-12 by:CAE仿真在線 來源:互聯網

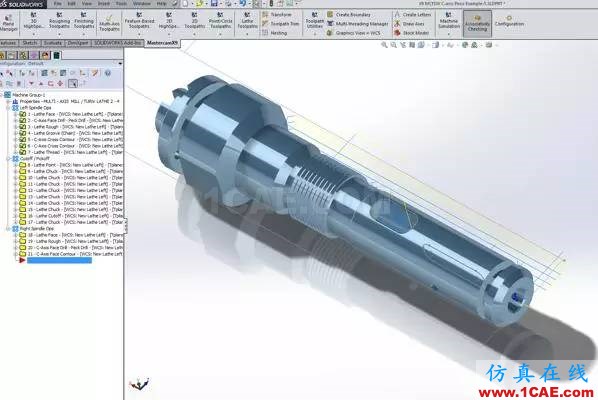

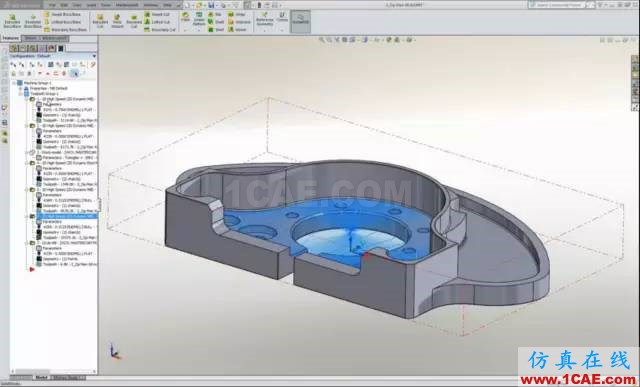

Mastercam for SOLIDWORKS是一款基于Solidworks的CAM插件,可使用戶在Solidworks環境下直接使用Mastercam中的各種刀路及加工策略。
Mastercam for SOLIDWORKS將Mastercam成熟的加工策略集成在Solidworks中,可以隨時進行調用并立即開始編程。
如果用戶在編程過程中需要修改設計,Mastercam for SOLIDWORKS會自動標識出受到影響的刀路,方便用戶做出相應的調整。
2011年開始,Mastercam成為Solidworks的金牌合作伙伴。作為一款金牌搭檔產品,Mastercam for SOLIDWORKS可以幫助用戶無縫整合復雜造型設計及快速便捷的智能加工編程。
使用Mastercam for SOLIDWORKS,用戶可以在SOLIDWORKS中進行:
2D銑削

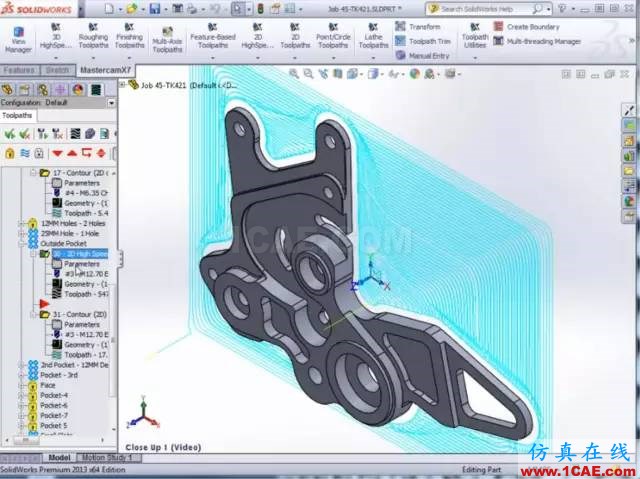

Mastercam for SolidWorks中的2D 刀路為挖槽、外型、鉆孔、面銑等多種加工過程提供了優化的解決方案,以滿足實際生產中的各種需要。

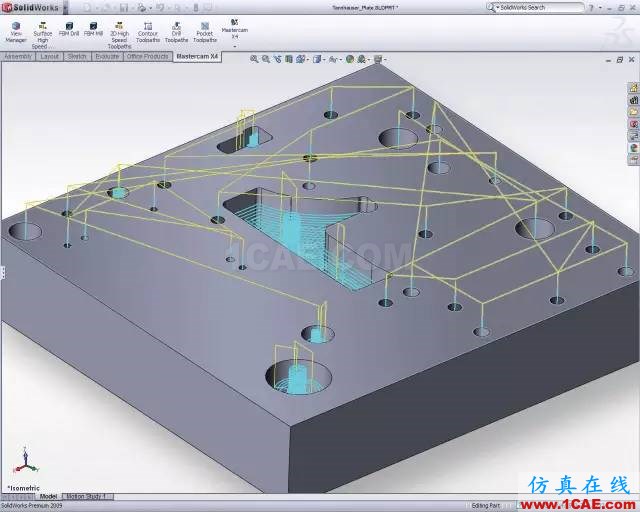

?基于特征的加工技術(FBM)可以對實體模型的挖槽、精修、鉆孔等操作進行自動編程,可隨時保存或改變加工策略。
?在外形和挖槽的過程中選擇更小的刀具來自動清理之前操作中未完成的區域。
?

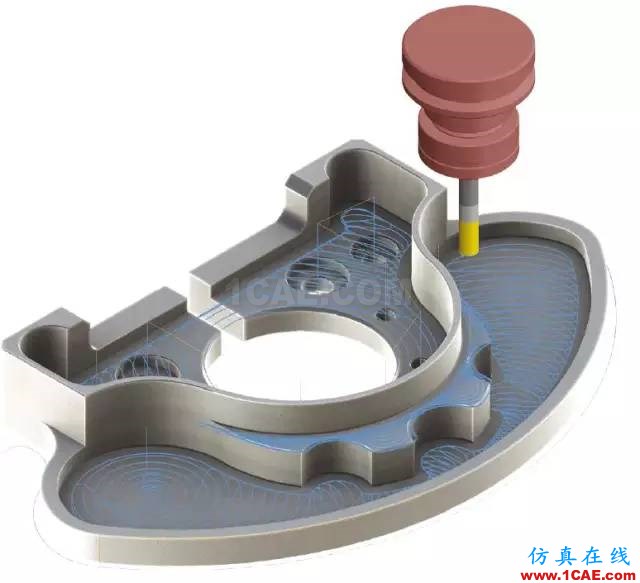

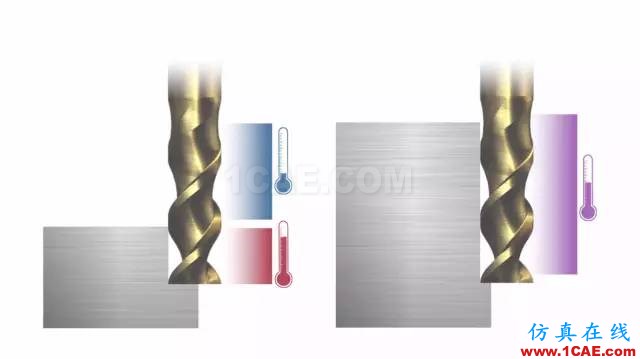

Mastercam for SOLIDWORKS中的2D加工策略廣泛地使用了 Dynamic Motion動態加工技術,其刀路能夠更順暢,更安全,更高效地利用刀具刃長,大幅提高加工效率;同時通過保持穩定的刀具負載和快速均勻的排屑散熱,可有效延長刀具的使用壽命。

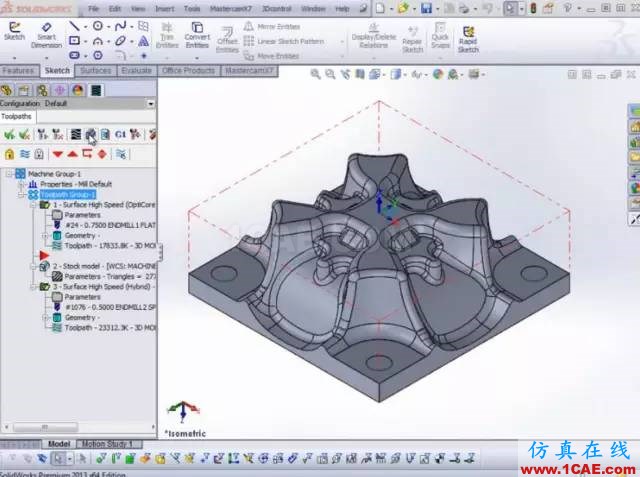

3D銑削

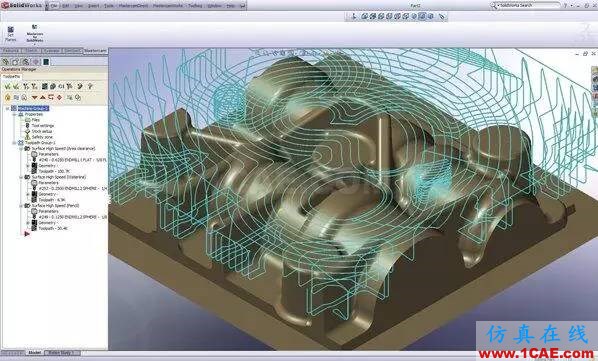

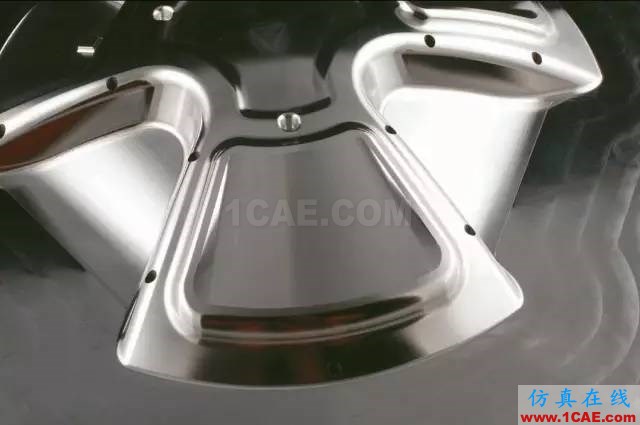

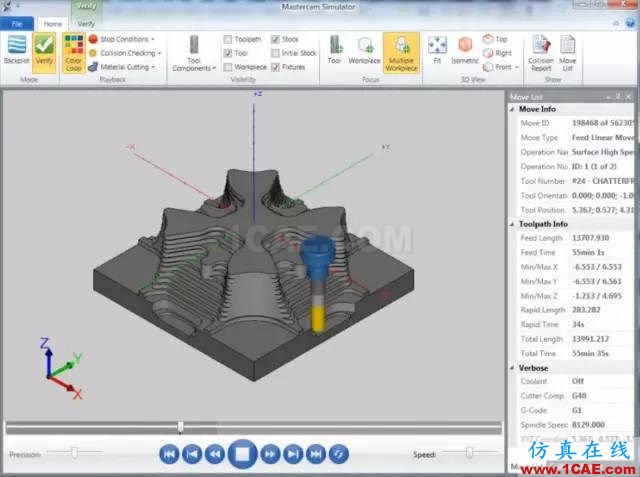

Mastercam for SOLIDWORKS的3D刀路經過實際加工的檢驗,可精確控制曲面切削過程,使加工效果更完美,顯著縮短加工循環周期。

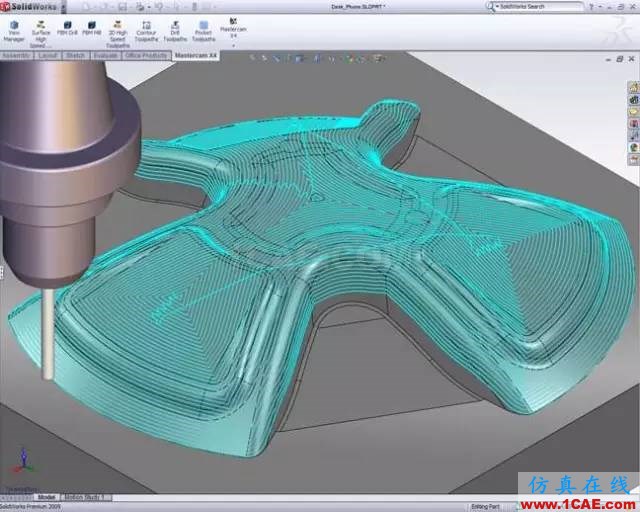

智能混合精加工策略
可根據工件表面的斜率變化創建相應的刀路
多軸加工

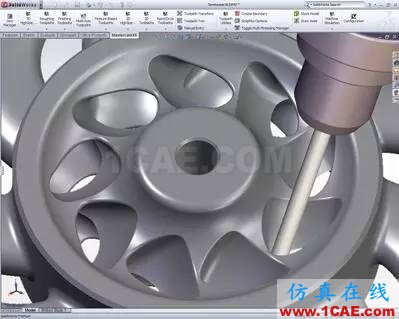

在Mastercam for SolidWorks中,可以自如掌控多軸加工中的三個關鍵因素:切削方式、刀軸控制和干涉檢查。實現高效安全的進行四軸聯動旋轉切削到多葉片葉輪復雜的內部加工。
在Mastercam for SOLIDWORKS中可以實現:
?多曲面五軸開粗和精修(包括深度切削)、鉆削、流線加工
?跨多個曲面的五軸側刃銑
?先進的干涉檢查及工件周圍五軸聯動的“安全區域”
?快速,簡單的五軸聯動修圓和鉆孔
?將 3 軸刀路轉換為 5 軸刀路
車削
Mastercam for Solidworks 中車削加工策略與其強大的銑削策略一樣出色,為用戶提供了從基本的端面及斷面加工到鉆孔的一整套功能。
?簡捷的開粗、精修、螺紋、切槽、鏜孔、鉆孔、切斷等操作

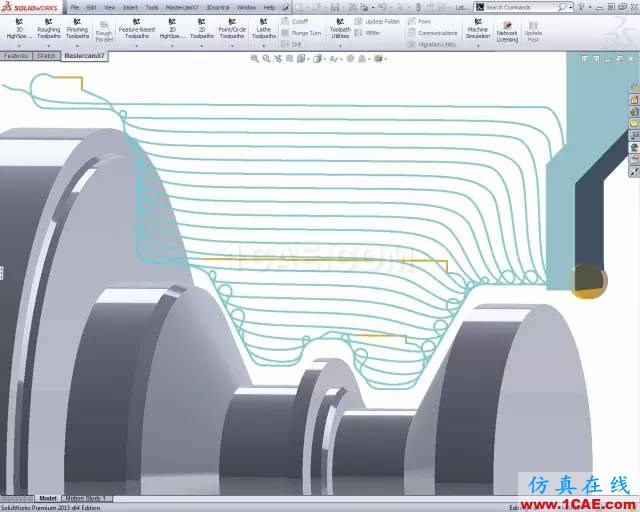

?Dynamic Motion動態高速粗車將大幅延長刀片壽命并提高車削效率
?智能內外徑粗車,包括粗車到毛坯邊界
?刀具檢查可以自動終止加工,允許用戶在開粗、精修及開槽時能方便地檢查刀片的磨損情況
Mastercam X9 for SOLIDWORKS新功能
Mastercam信息中心升級及新增RSS信息源

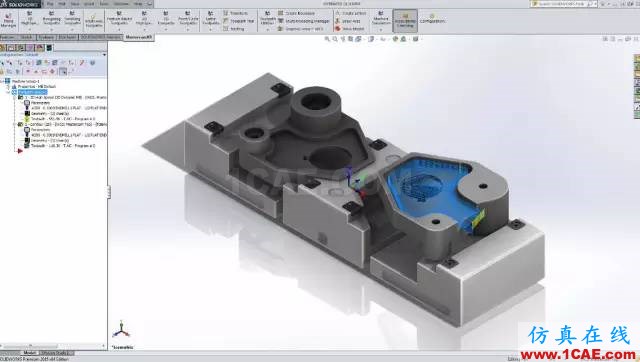

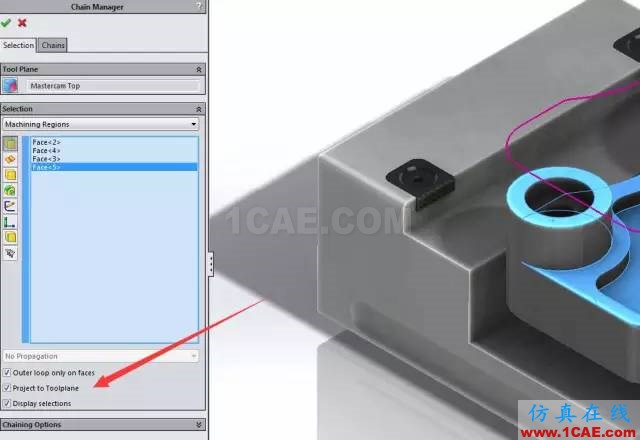

新增投影到刀具平面選項,可在2D加工中快速選擇實體。

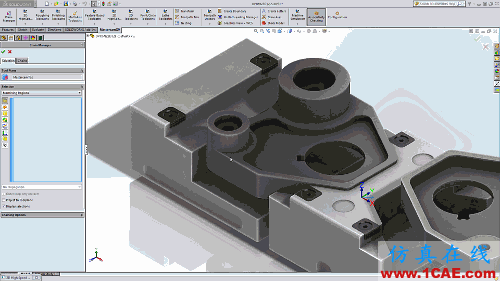

點選實體后,開啟“投影到刀具平面”選項,即可得到待加工實體的精準輪廓。

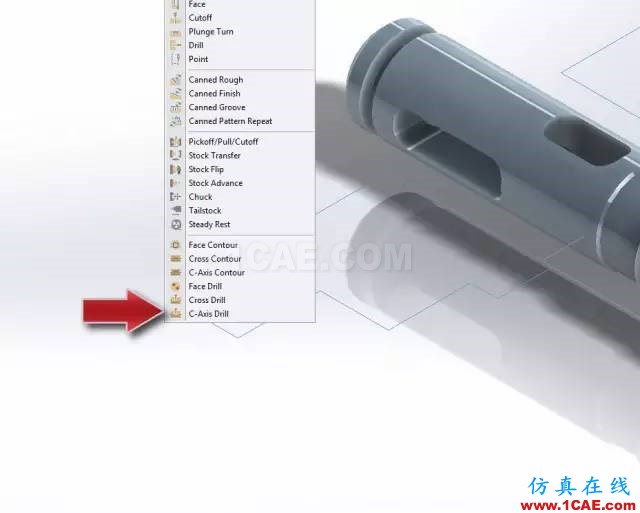

車削加工升級,可以直接使用Mastercam的C軸車削刀路

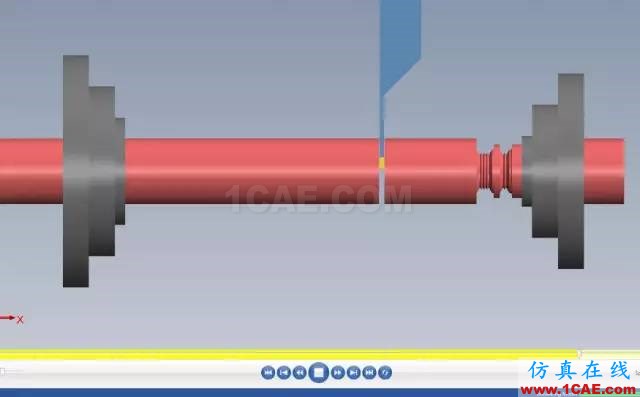

更簡單的同步裝夾和切斷操作
創造。和Mastercam for SOLIDWORKS一起。
