solidworks機構自鎖仿真

2016-11-09  by:CAE仿真在線  來源:互聯網

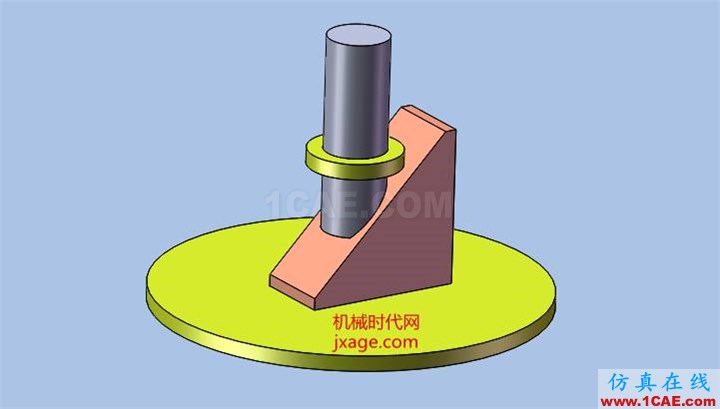

一、裝配

1.新建一個裝配文件。

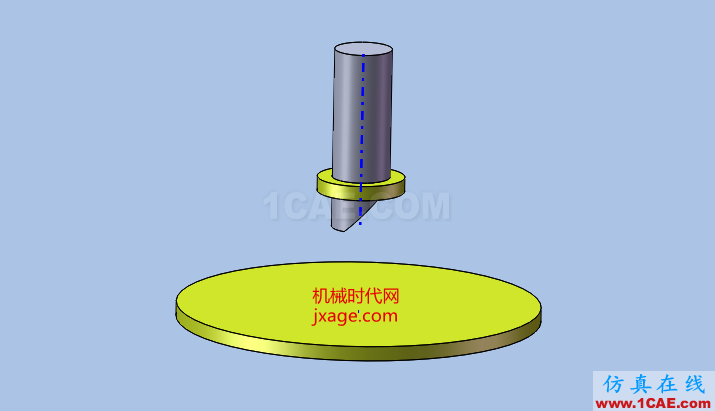

2.依次將機架和壓榨桿添加進來,添加壓榨桿與機架的同軸心配合,如下圖。

3.添加滑塊,添加滑塊與壓榨桿及機架的重合配合,如下圖。

二、仿真

1.在裝配體界面,將Solidworks Motion插件載入,單擊布局選項卡中的運動算例,在算例類型下拉列表中選擇【Motion 分析】。

2.添加實體接觸。單擊接觸按鈕,在彈出的的屬性管理器中的【接觸類型】欄內選擇“實體接觸”,取消勾選【材料】復選框,按照下圖設置接觸面之間的摩擦系數。

3.在滑塊與機架添加實體接觸,參數設置與壓榨桿和滑塊實體接觸設置相同。

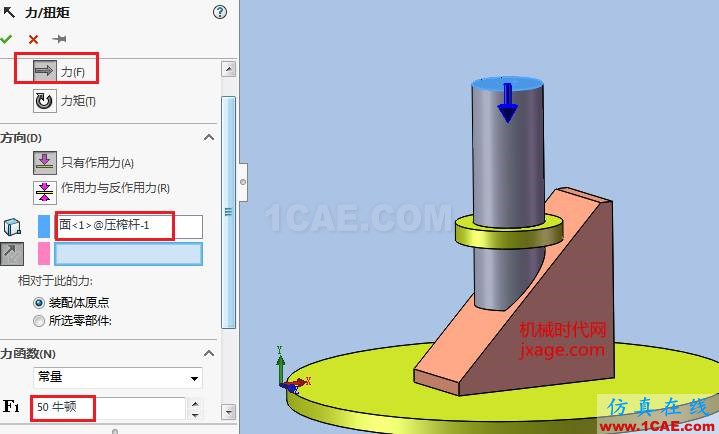

4.添加驅動力。在壓榨桿上端施加一個大小為50牛頓的力。

5.自鎖仿真。將仿真時間設置為5s,單擊計算按鈕,進行仿真求解。

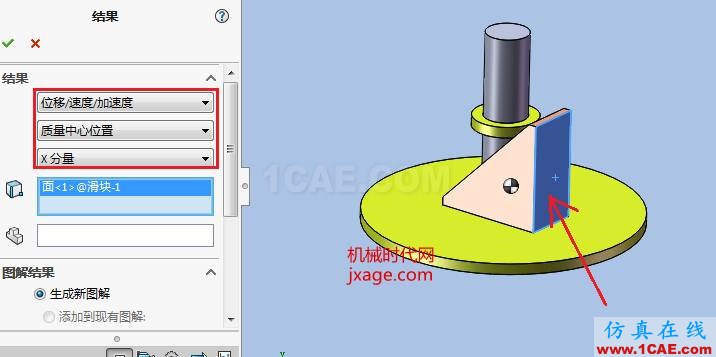

6.單擊工具欄上的“結果和圖解”按鈕,在彈出的屬性管理器中進行如下的參數設置。

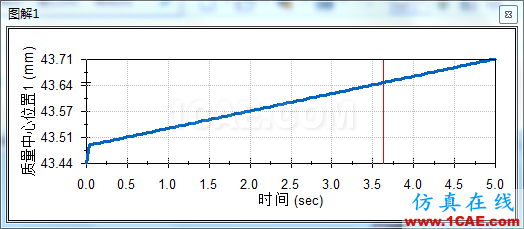

點擊勾號即可得到如下的圖解。

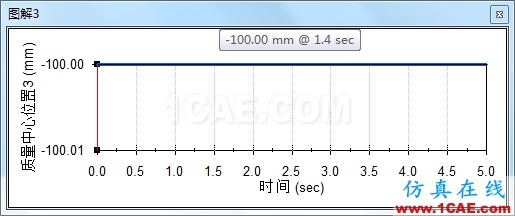

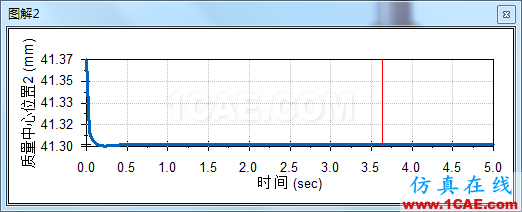

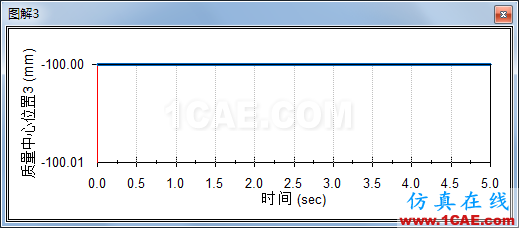

7.同理,創建從動件滑塊質心位置的Y和Z分量圖解,結果如下。

從上面的三個圖可知,滑塊的質心位置在仿真過程中幾乎沒有發生變化,微小誤差是求解精度導致的,說明零件沒有運動。將力的大小改為100N或者更大的值,再進行仿真求解,更新后我們發現位置圖解無任何變化,說明驅動力增大,滑塊并沒有發生運動。對于該機構,理論上的摩擦角

alpha=arctanf=arctan(0.4)=21.8°,

而滑塊傾斜角

theta=30°<2*alpha=43.6°,

以上驗證了滑塊傾斜角滿足自鎖條件時,壓榨機的自鎖性能。

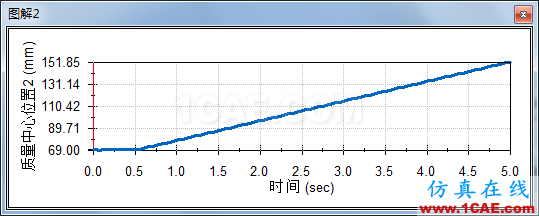

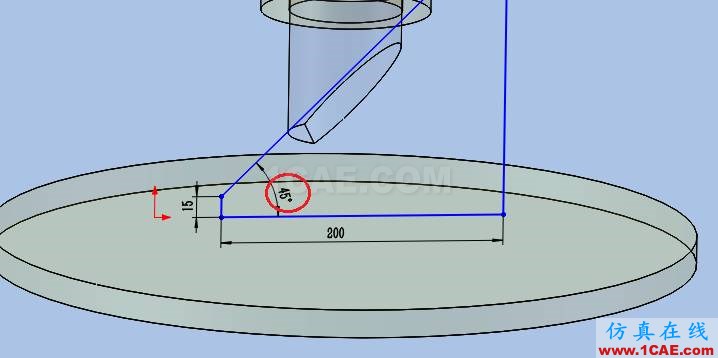

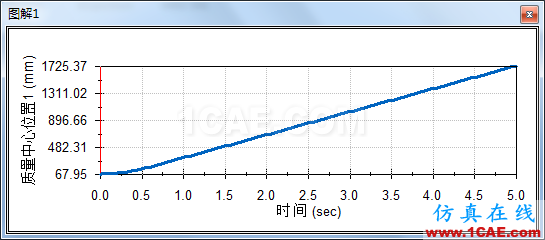

8.將滑塊的傾斜角為45°,再次進行仿真求解,待仿真自動計算完畢,更新后的位置圖解在X分量和Y分量上發生了變化,說明從動件發生了變化。對于該機構,斜面傾斜角

theta=45°>2*alpha=43.6°,

理論上不滿足自鎖條件,索命壓榨機不具有自鎖條件。
