SOLIDWORKS圓錐齒輪的仿真

2016-11-09  by:CAE仿真在線  來源:互聯網

本文將為大家演示如何用SolidWorks完成圓錐齒輪的仿真。

1、首先,新建一個裝配體。

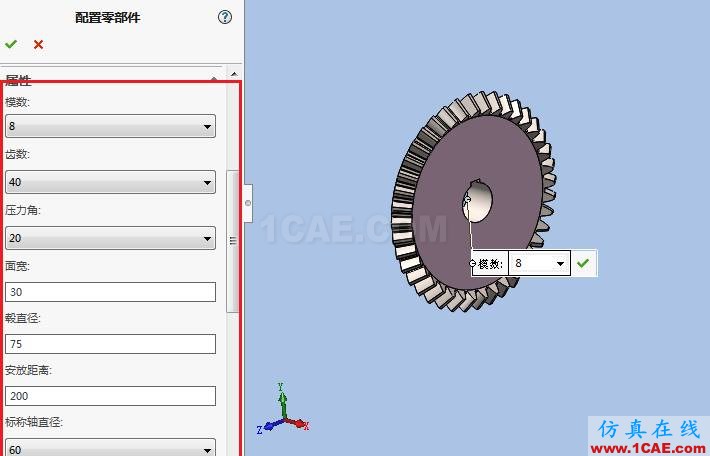

2、點擊【設計庫】中的Toolbox,可以看到【國標】文件夾/【動力】傳動文件夾/【齒輪】文件夾。單擊【直斜接齒輪】,將其拖到視圖區域后放開鼠標,彈出【配置零部件】屬性管理器。

將模數設置為8,齒數設置為40,壓力角設置為20,面寬(齒寬)設置為30,輪轂直徑設置為75,安放距離(輪轂長度)設置為200,標稱軸直徑(齒輪軸孔)設置為60,鍵槽選擇“矩形1”,顯示齒設置為40,單擊勾號完成。

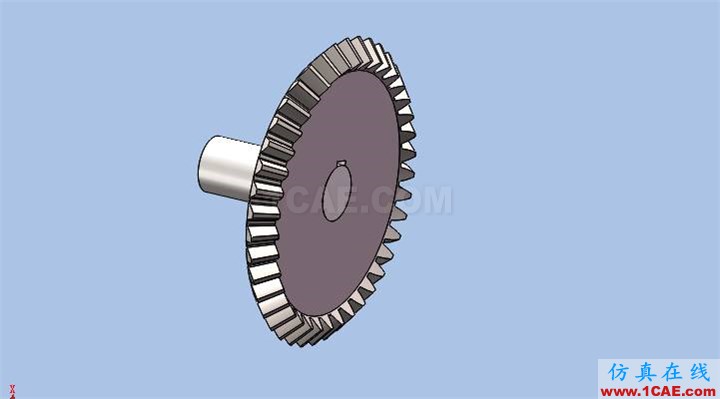

3、點擊【文件】–【保存所有】,將裝配體中的齒輪保存為“圓錐齒輪”實體零件。

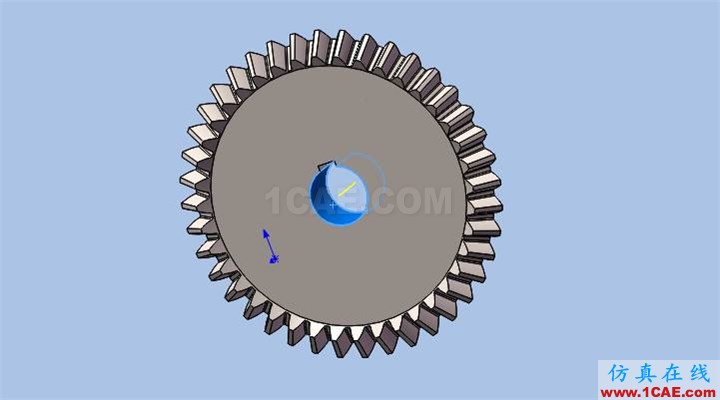

4、打開保存的圓錐齒輪,不進行特征識別,材料設置為“普通碳鋼”。

創建如下的基準軸。

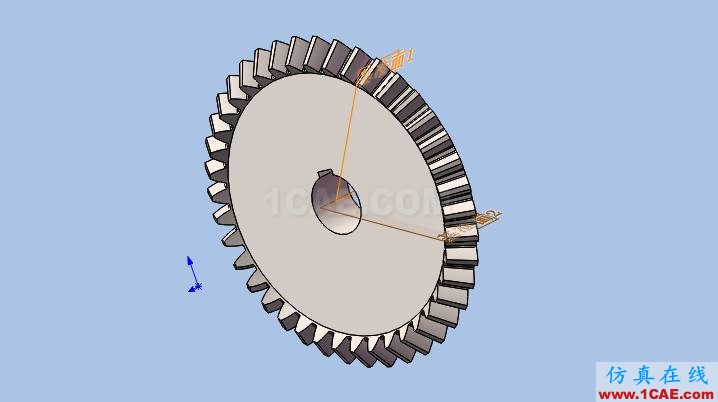

以新建基準軸為第一參考,在圓錐齒輪大端面一齒根輪廓線的中點創建一個基準平面。采用同樣的方法,以新建基準軸為第一參考,在圓錐齒輪大端面一齒頂輪廓線的中點創建另一個基準平面。

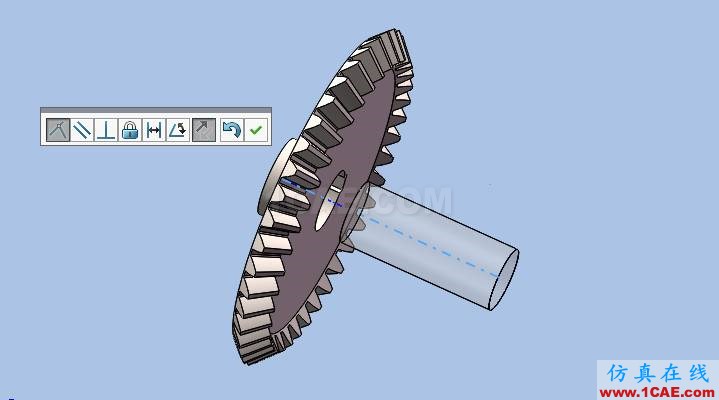

5、新建一個裝配體。將齒輪軸和圓錐齒輪添加進來,并將齒輪軸設置為固定零部件,添加圓錐齒輪與齒輪軸的同軸心配合,其端面添加重合配合。

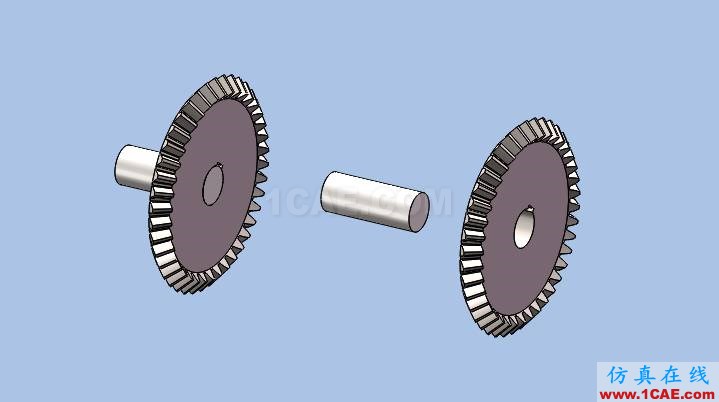

6、按住Ctrl鍵,在特征樹中,選中齒輪軸和圓錐齒輪可以對其進行復制。

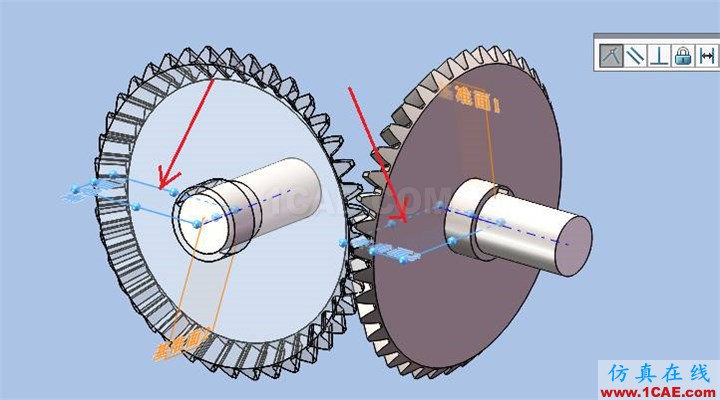

將兩個圓錐齒輪上的基準面1和另一個圓錐齒輪的基準平面2進行重合配合。

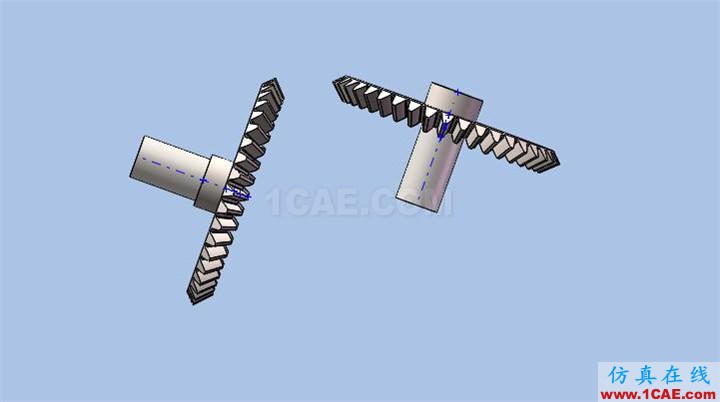

將兩個齒輪調整到合適的位置后,鼠標右擊將兩根軸都設置為固定零部件。最后將圓錐齒輪基準面的重合配合進行壓縮。

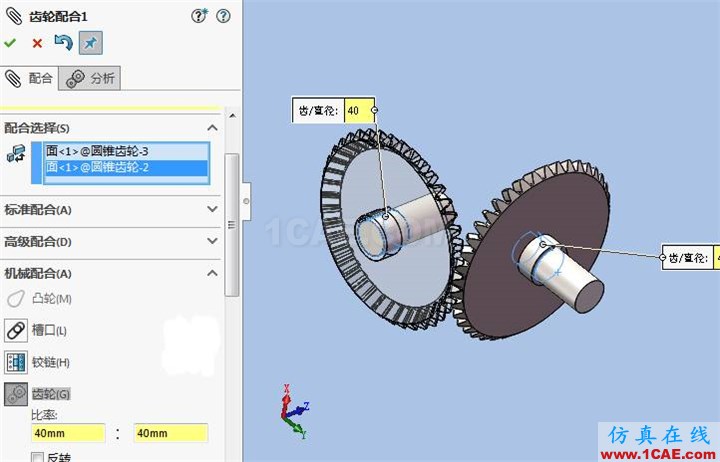

7、給兩個齒輪添加齒輪配合。

8、在裝配體界面,將SolidWorks Motion插件載入,單擊布局選項卡中的運動算例,在算例類型下拉列表中選擇【Motion 分析】。

添加一個逆時針等速旋轉馬達,轉速為10r/min,馬達位置位于齒輪軸孔處。

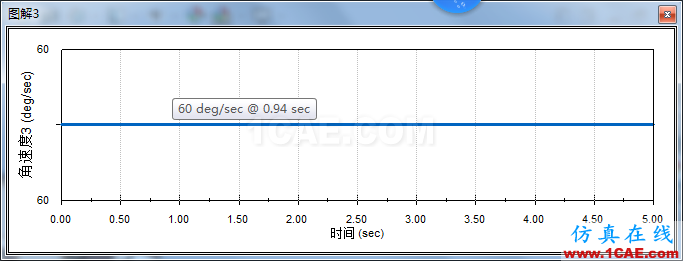

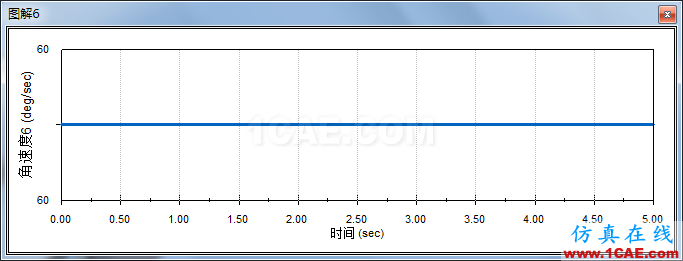

9、點擊【計算】按鈕,進行仿真求解。待仿真自動計算完畢后,添加兩個圓錐齒輪的“角速度圖解”,測量結果如下。

由上圖我們可以知道,從動圓錐齒輪的角速度和主動圓錐齒輪的的角速度大小相等,實現了交錯軸運動的傳遞,仿真得到的結果與理想的結果一致。
