MBD,百度一下,一大堆解釋,但是,真正MBD 的用處是什么呢?

目前,還沒有人更深入的說明。

下面,我就來說一下我的真正理解。

要說MBD,就要先說基于模型的標注,有人說,MBD不就是這個意思么? 好吧,暫時我們先這樣認為(雖然SOLIDWORKS幫助里也是這么說的)。

我們來看下面一張圖:

在這張圖上,我們先使用自動尺寸方案,來為它自動生成尺寸(先不說為什么,后續解釋)

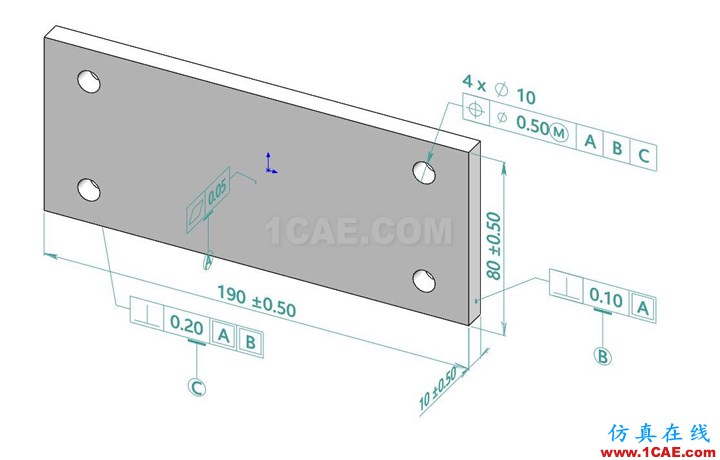

之后,我們得到下圖:這張圖,實際上,可以叫做是基于模型的標注,也就是我們所說的MBD。

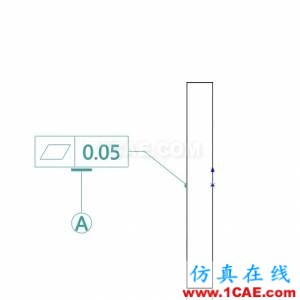

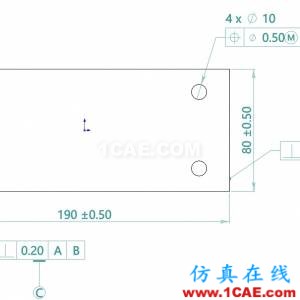

我們來仔細看一下,這個,可以說,才是真正意義上的圖紙,就算轉換到2D圖,也要這樣才算是準確,如下兩圖所示。

為什么這樣說呢?因為,如果我們只標一個尺寸190,工人是無法加工的,必須要有190±0.5等公差,工人才能加工,包括位置也是這樣,其實,每一個尺寸,都要有公差,才能被加工。

那么,回想一下,你在作圖的時候,標公差了么? 而我們如果不用MBD,直接手動在工程圖中標的時候,或者是自動標的時候,有想過要標公差么?

其實,也不能說我們沒標公差就是錯的,因為我們都有個不成文的規定,或者是在技術要求里寫了,未注公差,按照GB/T1804-2000執行,或者圖紙上有個標準的公差帶可以讓工人執行;但是,這是我們必須要考慮的。

另外, 大家不要以為標成這樣,就是MBD的本意,其實,不是,我們再來看下圖:

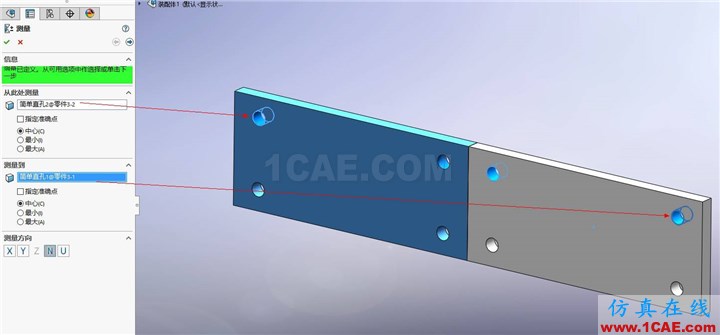

圖中,為測量兩個孔的距離,在每個尺寸都有公差的情況下,下圖中的兩個孔,距離加工出來,實際會是多少呢?

細心的同學可能會說,是一個范圍,對,沒錯,就是一個范圍,那么,這個范圍,是由幾個值來決定的呢?這個范圍又是多少?

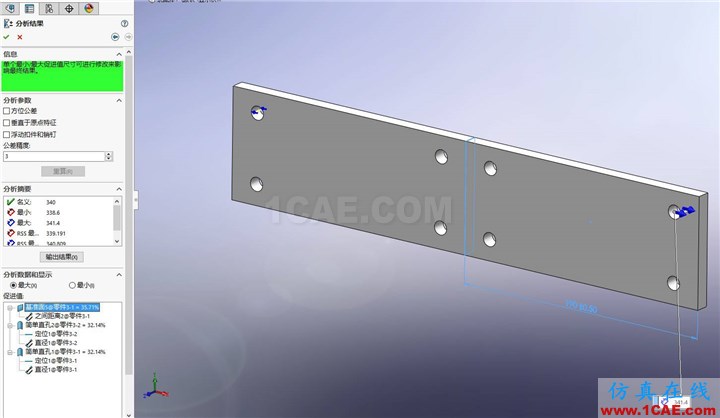

通過SOLIDWORKS MBD的分析,我們可以得出以下結論:

這兩個孔的距離,是由以下三個尺寸決定的,而且,SOLIDWORKS還列出了最大值,最小值,同時,影響這個尺寸的三個相關尺寸情況,同時,還給出了影響百分比。

其實,這才是我想說的MBD的真正意義,就是得到最終我們裝配后的尺寸,是否符合我們的設計要求。

而這點,在我們普通的2D工程圖上,是做不到的,讓我們大家都來使用一下MBD出圖吧。
