因?yàn)槠?chē)半軸總成傳遞運動方向的不確定性,本次我們將采用SOLIDWORKSMotion運動仿真工具來實現汽車半軸總成的傳動。與通過配合來約束自由度從而實現運動的方式不同,Motion運動可以計算零部件之間的真實接觸來實現運動的傳遞。
如上圖,在實際半軸總成的多向運動中,鋼珠、保持架、內外球籠都是有相對的不規律移動。Motion將在考慮所以部件接觸的前提下,自動計算對應的運動動作,這樣就保證了復雜運動仿真的實現。

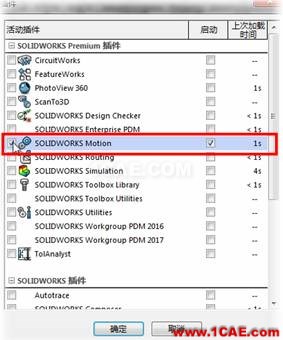

使用Motion插件是本次視頻的核心
Motion分析中的“接觸”可以繞過配合,模擬真實的零部件接觸關系
詳細操作過程,可以查看視頻了解SOLIDWORKS Motion運動仿真:
半軸總成作用:
半軸總成為汽車底盤關鍵零部件,有外球籠和內球籠及半軸組合而成,其主要功能為將汽車差速器傳來的動力傳給驅動輪。由于汽車在行駛過程中車輪需要轉動并且伴隨地面起伏運動,所以要求半軸總成兩端相對位置是活動的,可以在任何角度位置都能保證有動力輸出,因此半軸總成兩端的球籠被設計成起萬向節作用。
