SOLIDWORKS PREMIUM 打造出色設計

2016-11-12  by:CAE仿真在線  來源:互聯網

3D設計解決方案

SOLIDWORKS®Premium無縫集成了強大的設計工具,包括行業領先的零件、裝配體和工程圖功能以及內置的仿真、成本估算、渲染、動畫和產品數據管理,從而幫助您比以往更快、更輕松地完成工作。擁有創新功能的SOLIDWORKS Premium可讓您順利通過產品創建階段(設計、驗證、協作、建造),從而實現更高效的3D設計體驗。



一個軟件包即可應對您的設計挑戰

SOLIDWORKS Premium 2016為您提供了強大易用的功能,它可以自動完成任務、理順工作流程并幫助您快速定義和驗證設計的形狀、配合和功能。作為SOLIDWORKS產品開發解決方案(涵蓋設計、仿真、可持續性、技術交流和數據管理)的組成部分,SOLIDWORKS Premium提供專門工具支持創新設計,從而有助于您更高效工作并作出更好的設計決策。



快速學習、快速工作、更有效率

SOLIDWORKS軟件不僅易于使用,還提供了大量自定義功能,從而有助于讓新用戶更快學習并讓老用戶更快工作。各種規模的公司都可以使用SOLIDWORKS Premium來實現其產品愿景。SOLIDWORKS直觀的用戶界面(UI)易學易用,并且旨在迅速提高您的工作效率。UI可減少CAD日常開銷,因此您只需更少的“選擇和單擊”且可更輕松訪問上下文菜單中的命令和按設計功能組織的工具欄命令,并且可以通過自動命令搜索即刻訪問任何命令。大量的教程和支持文檔可幫助您快速取得進步。

“ 創新使我們的市場份額遙遙領先,SOLIDWORKS 軟件是幫助我們自由發揮創造力的工具之一。”

                        — Kai Birger Olsen,Ramboll Offshore Wind 工程總監

快速將構想付諸現實

通過提高建模靈活性來推動您的構思從概念走向市場。



零件和裝配體建模

SOLIDWORKS Premium可讓您針對各種行業和應用設計產品。

• 3D實體建模:創建和編輯3D零件和裝配體模型,并創建可隨設計更改自動更新的2D工程圖

• 概念設計:創建布局草圖;應用馬達和動力來檢查機械裝置性能;輸入圖像和掃描數據以用作創建3D幾何體的參考

• 大型裝配體設計功能:創建和管理超大型設計,既可以在詳細模式下也可以在簡化模式下工作

• 高級曲面制作:創建和編輯復雜的實體和曲面幾何體,包括美觀的C2曲面

• 鈑金:從頭開始設計或將3D零件轉換為鈑金;包括自動展開鈑金零件并自動彎曲長度補償

• 焊件:快速設計由結構構件、平板和角撐板組成的焊接結構;包括預定義的結構形狀庫

• 模具設計:設計模制零件和用于制作這些零件的模具,包括型心和型腔、拔模、自動分型面和模座零部件

• 管道/管筒設計:生成和記錄3D機械系統,包括管道/管筒路徑、管線布置、管坡和完整的材料明細表(BOM)

• 電力電纜/纜束和導管設計:生成和記錄3D電氣線路并填寫設計BOM



設計重用和自動化

利用現有設計工作。

?   SOLIDWORKS搜索:搜索您的計算機、網絡、SOLIDWORKSPDM系統或Internet上的任何文件

?   SOLIDWORKS Treehouse:創建、組織和重用裝配樹圖表,將其作為新設計的起點

?   設計自動化:自動執行重復的設計任務,包括零件、裝配體和工程圖生成

?   SOLIDWORKS Toolbox:這里有可以添加到您裝配體的超過一百萬個零部件和其他項目;包括緊固件的自動裝配

?   在線零部件:使用供應商提供的2D和3D目錄零部件縮短設計時間

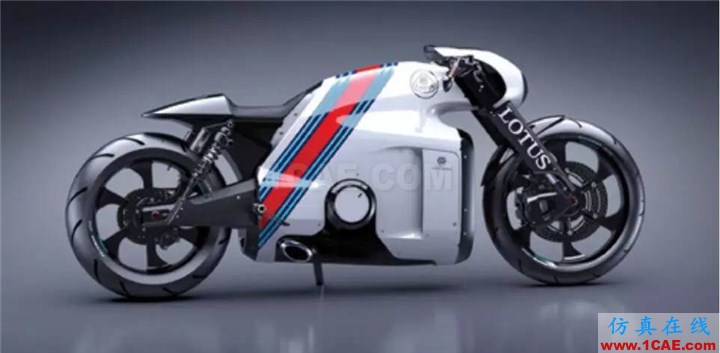

動畫和照片級真實感渲染

通過震撼的視覺效果清晰傳達您的設計意圖。

?   高級渲染:創建相片般真實的圖像和動畫

?   漫游式/飛躍式動畫:虛擬演練您的設計或錄制視頻

?   裝配體動畫:通過應用運動、引力和零部件接觸或通過手動移動零部件來演示您設計的基本操作;錄制并保存視頻2D工程圖快速創建可用于生產的2D工程圖。

?   自動創建工程圖視圖:將3D模型拖放至某工程圖,以自動生成視圖

?   自動更新工程圖視圖:工程圖視圖隨3D模型更改而自動更新

?   確定尺寸和公差:自動創建和放置尺寸和公差

?   材料明細表(BOM):使用零件序號注釋標注和隨模型更改而更新的切割清單自動生成BOM;包括將BOM輸出到Microsoft® Excel®

?   動畫:能夠創建所有必需符號、注釋、孔標注和表

?   標準檢查:自動將工程圖與公司標準作比較,以確保一致性

?   工程圖控制:生動比較工程圖,以了解不同之處和控制修訂

通過虛擬測試驗證設計性能

借助完全集成在SOLIDWORKS CAD內的創新型仿真工具,幫助您解決設計過程中的復雜問題,從而確保您的構思按設計而執行,消除創新風險,減少物理樣機的數量,從而節約資金并縮短產品完成時間。



基于時間的運動

SOLIDWORKS Motion使用裝配體配合、零件接觸和功能強大的基于物理的解算器來準確確定裝配體在載荷下的物理動態運動,從而驗證您是否在整個工作周期內滿足設計目標。

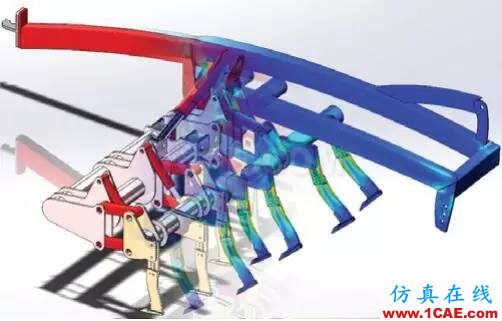

線性靜態仿真

計算幾何體在載荷下的應力、變形和安全系數,從而直觀的找出可能存在問題或尺寸過大的區域。您還可以評估設計更改以提高質量和性能。



有關高級仿真功能的更多信息,請訪問www.solidworks.com.cn/simulation,了解更多SOLIDWORKS Simulation解決方案。



SOLIDWORKSSustainability

SOLIDWORKS Sustainability現在包括在SOLIDWORKSPremium中,并且可使您能夠評估整個設計的環境影響、優化材料選擇和零件幾何體并評估產品能耗。



SOLIDWORKSFloXpress

SOLIDWORKS FloXpress提供初始氣流和水流仿真及報告。

“ SOLIDWORKS  Costing 工具為我們在采取準確建議方面提供了競爭優勢。Costing 應用程序提供的信息非常準確,因此我們將其作為我們所有制造方案的基礎。”

— P. Chandramouli, Domotech Appliances 總經理

滿足成本目標要求并保證一次性制造成功

縮小與設計的差距、快速跟蹤設計的投產情況、并使產品開發過程變得流暢。

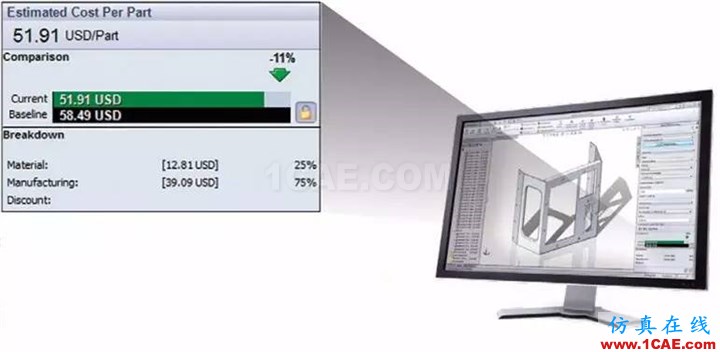

面向成本的設計(DFC)和自動報價

?   自動估算成本:自動估算零件和裝配體制造成本

?   可自定義制造設置:自定義成本估算,以符合您的特定制造環境可制造性設計(DFM)

?   DFMXpress:自動檢查設計的可制造性

?   比較零件和工程圖是否發生變化:使用零件和工程圖比較工具,以生動顯示兩個版本的零件或工程圖存在的差異

?   拔模、底切和壁厚檢查:自動檢查模制零件、鑄造零件和鍛造零件及工模具內是否存在拔模、底切和壁厚問題



檢測干涉

?   自動檢查碰撞、干擾和孔對齊:檢查零部件之間的干涉、碰撞和孔不對齊情況

?   公差層疊分析:自動檢查零件和裝配體上公差的影響



電氣制造

?   纜束插接板:自動展平電線纜束,以生成用于電氣制造的插接板工程圖和電線切割清單



管道/管筒系統制造

?   輸出:CNC管道彎曲數據、線軸數據、BOM和PCF適用于ISOGEN?

?   輸入:從P&ID文件生成路線規格



輸出用于制造的其他數據

?   鈑金平板型式:通過彎曲補償自動展平鈑金設計

?   展平不可展曲面:展平需要伸展或壓縮材料的曲面

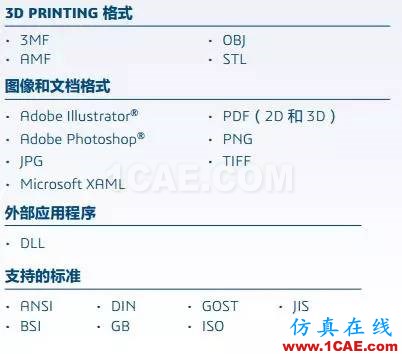

?   3D打印/快速成型:在支持3MF和AMF、輸出STL和其他文件格式的3D打印機上直接打印,以快速成型

?   2D制造數據:直接從SOLIDWORKS3D模型自動輸出用于CNC的DX和DWG文件信息

?   理順生產準備工作:自動輸出孔圖表、焊接表、切割清單和沖壓工具數據

?   3D CAM合作伙伴集成:使用認證的金牌合作伙伴提供的CAM產品,直接在SOLIDWORK內自動更新NC刀具路徑,無需進行數據轉換

更快協作和交流您的構思

與他人共享CAD數據,并在企業內各專業間以及與客戶和供應商展開協作。機電一體化設計流程、在同一個平臺上的并行設計和流暢的電氣/機械設計可幫助您快速輕松地完成產品設計。

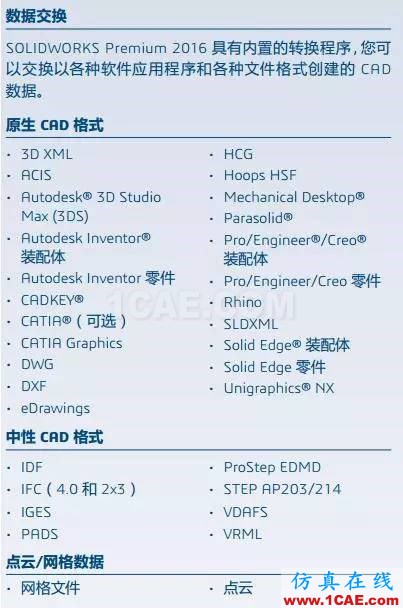

數據交換

?   輸入/輸出:將CAD數據轉化為符合要求的格式,包括輸入/輸出IFC文件以與AEC設計軟件交互

?   現有的2D DWG數據:使用SOLIDWORKS2D CAD工具維護設計

?   自動特征識別:將非SOLIDWORKSCAD數據自動轉化為易于修改的SOLIDWORKS模型

?   ECAD-MCAD 數據交換:使用CircuitWorks?在機械與電子設計人員之間實現雙向數據交換

?   輸入掃描的數據:將掃描的數據轉化為SOLIDWORKSCAD幾何體,以幫助實現逆向工程



協同工具

?   大型設計審閱:在大型裝配體上漫游、測量、剖切和創建帶批注的快照視圖

?   eDrawings®Viewer:使用電子郵件友好型文件格式查看并標注SOLIDWORKS文件;支持SOLIDWORKS CAD、DWG和大量其他CAD格式;支持移動設備

?   保護知識產權:利用Defeature在共享模型前隱藏并保護設計中的所選部分



SOLIDWORKS 產品數據管理(PDM)

?   管理數據:通過自動的修訂控制、數據安全和訪問控制來管理設計數據

?   查找數據:搜索要在新設計中使用的零部件并查找和利用現有設計以實現重用



SOLIDWORKS 產品開發解決方案

SOLIDWORKS軟件可提供直觀的3D開發環境,您可以最大程度提高設計和工程資源的生產效率,從而更快、更經濟地創造出更好的產品。
