SolidWorks 2016 新功能詳解(上)

2017-03-14  by:CAE仿真在線  來源:互聯網

SolidWorks2016新功能在2015年9月發布,今年新功能主題“智慧設計論”SolidWorks在2016版本在各方面功能又進行了一次新的升級,本次我們將通過設計、驗證、協同、實物四個方面進行新功能介紹。

新功能-設計

2016版本SolidWorks設計方面在:用戶界面、草圖、零件建模、裝配體做了功能的升級。

  • 用戶界面:

※新外觀、新感覺

SolidWorks 2016 新功能詳解(上)solidworks simulation技術圖片1
※選擇導覽列

※參考關系可視化

※父子特征

  • 鎖定命令管理器在誤操作時不會移動工具條

  • 重新設計的三重軸

  • 使用D鍵“確認”按鈕隨動

My SolidWorks搜索功能增強

SolidWorks 2016 新功能詳解(上)solidworks simulation技術圖片2
草圖

SolidWorks 2016 新功能詳解(上)solidworks simulation技術圖片3

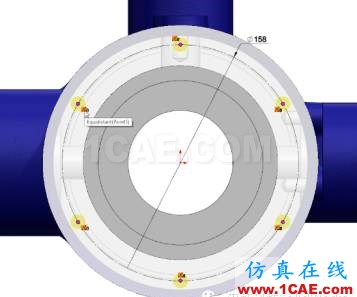

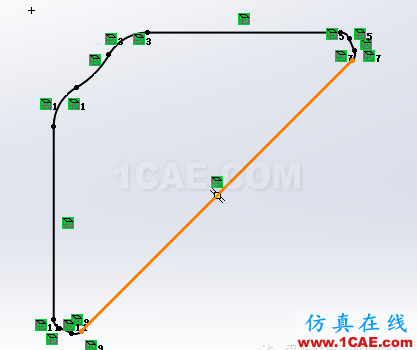

  • 動態突出顯示中點

SolidWorks 2016 新功能詳解(上)solidworks simulation技術圖片4
※草圖中的線、弧、模型邊線

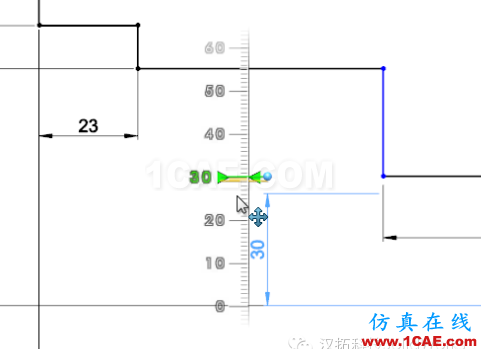

  • Instant 2D

SolidWorks 2016 新功能詳解(上)solidworks仿真分析圖片5
偏移

※方向可編輯

  • 拖動時拆離線段來取消合并草圖端點

  • 線段等長

SolidWorks 2016 新功能詳解(上)solidworks仿真分析圖片6
可編輯節點數量

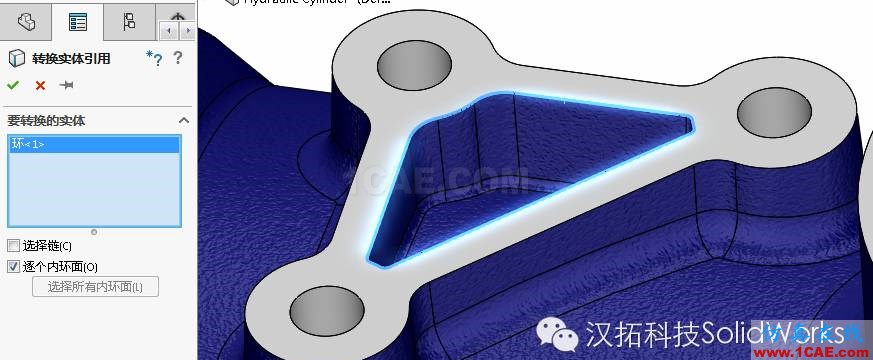

  • 實體轉換

SolidWorks 2016 新功能詳解(上)solidworks仿真分析圖片7
※識別、轉換內部環

  • 零件

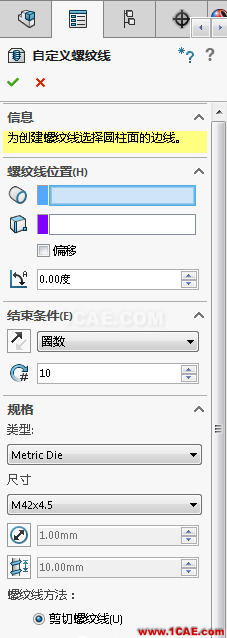

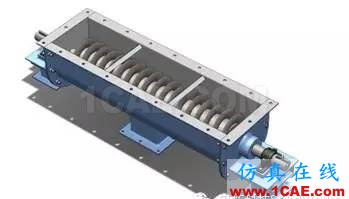

※螺紋

  • 專門的命令一步完成

SolidWorks 2016 新功能詳解(上)solidworks仿真分析圖片8

SolidWorks 2016 新功能詳解(上)solidworks仿真分析圖片6

SolidWorks 2016 新功能詳解(上)solidworks simulation學習資料圖片10

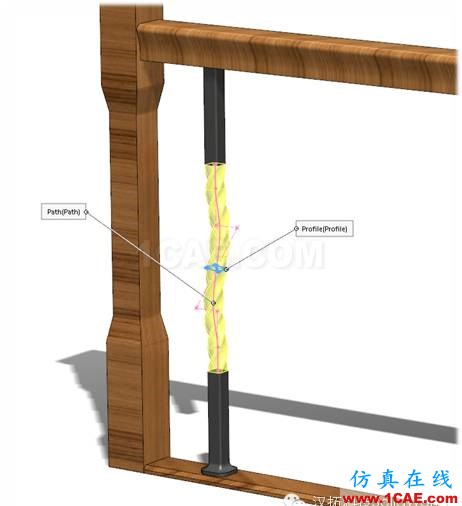

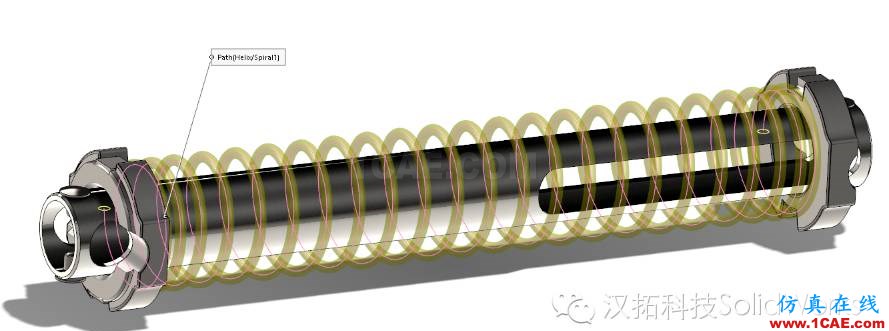

※掃描


  • 圓截面、雙方向

SolidWorks 2016 新功能詳解(上)solidworks simulation學習資料圖片11
參考曲線不再被父特征吸收

SolidWorks 2016 新功能詳解(上)solidworks simulation分析案例圖片12

SolidWorks 2016 新功能詳解(上)solidworks simulation分析案例圖片13

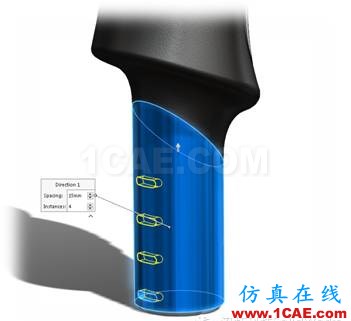

※線性陣列功能增強

  • 方向可用平面、曲面、圓錐面、圓形邊線、基準面作為方向1和2

  • 之前版本中,只能使用邊線、草圖、軸、線性尺寸

SolidWorks 2016 新功能詳解(上)solidworks simulation分析案例圖片14

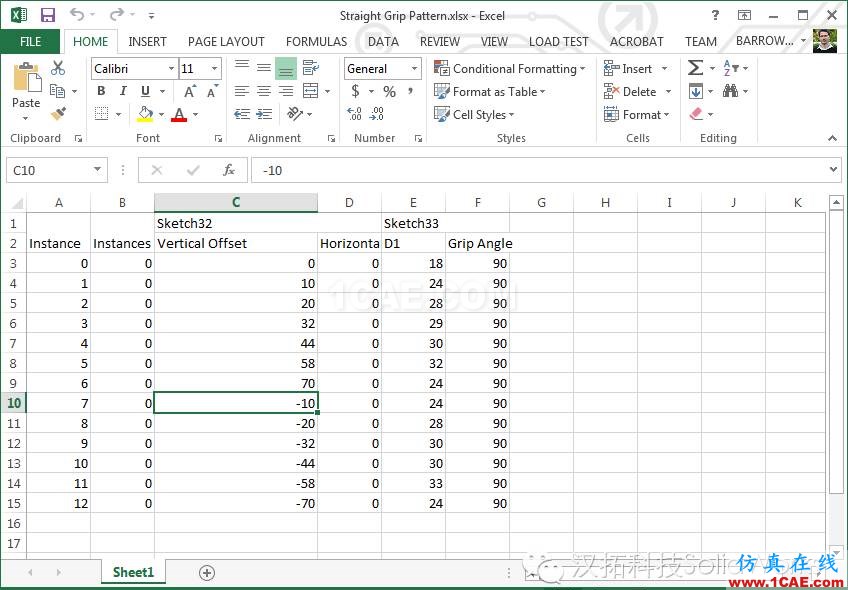

※變量陣列功能增強

  • 可導入、導出Microsoft Excel

  • 支持零值和負值

  • 輸入Excel

注:在Demo中,將表格改成中文即可成功輸入Excel

SolidWorks 2016 新功能詳解(上)solidworks simulation分析案例圖片15

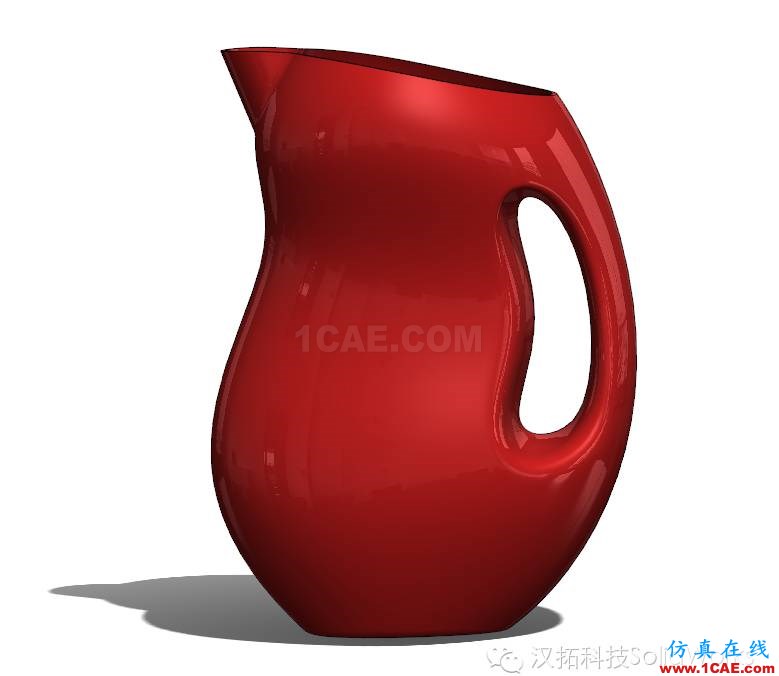

消費品設計

SolidWorks 2016 新功能詳解(上)solidworks simulation培訓教程圖片16

SolidWorks 2016 新功能詳解(上)solidworks simulation培訓教程圖片17

※樣條曲線

  • 支持更復雜曲面創建

※曲面裁剪和相交功能增強

  • 直接創建內部區域

  • 將曲面轉換為實體

※邊圓角曲線連續

  • 之前只能用于面圓角

  • 用于更復雜造型

SolidWorks 2016 新功能詳解(上)solidworks simulation培訓教程圖片18

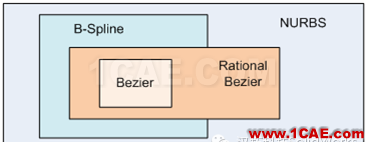

貝塞爾(Bezier)曲線只是B樣條的一個特例而B樣條又是非有理樣條曲線(NURBS)的一個特例它們的關系可以圖示為:

SolidWorks 2016 新功能詳解(上)solidworks simulation培訓教程圖片19

SolidWorks 2016 新功能詳解(上)solidworks simulation學習資料圖片20

SolidWorks 2016 新功能詳解(上)solidworks simulation學習資料圖片21

SolidWorks 2016 新功能詳解(上)solidworks simulation學習資料圖片22
裝配體1、

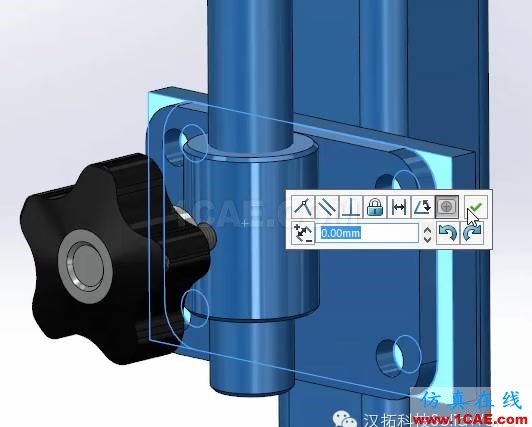

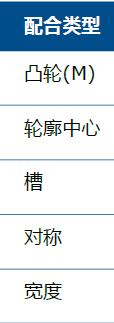

※快速激活 配合工具條

  • 圖形區域

  • 對稱、寬度、輪廓中心

SolidWorks 2016 新功能詳解(上)solidworks simulation技術圖片23

※新功能

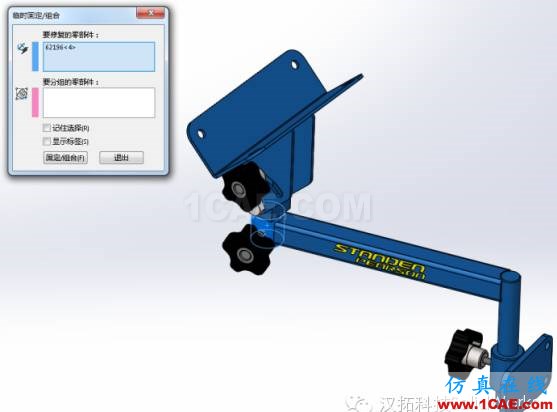

  • 臨時固定零件

※全局替換配合參考

  • 修復配合錯誤

SolidWorks 2016 新功能詳解(上)solidworks simulation技術圖片24
※選擇功能增強

SolidWorks 2016 新功能詳解(上)solidworks simulation技術圖片25

  • 配合時部件可透明

  • 相同部件

※復制多個零件并保留配合關系

※插入零件時可選擇配置

※部件預覽窗口

SolidWorks 2016 新功能詳解(上)solidworks simulation應用技術圖片26
※虛擬子裝配體

  • 可選擇使所有子部件為虛擬

SolidWorks 2016 新功能詳解(上)solidworks simulation應用技術圖片27
※在特征管理器中重命名零件

SolidWorks 2016 新功能詳解(上)solidworks simulation應用技術圖片28

SolidWorks 2016 新功能詳解(上)solidworks simulation應用技術圖片29
保存時提示相關更新

※直接打開子裝配體

※清除所有的未使用的零件或者特征

※移除所有的外觀

※新功能

SolidWorks 2016 新功能詳解(上)solidworks仿真分析圖片30

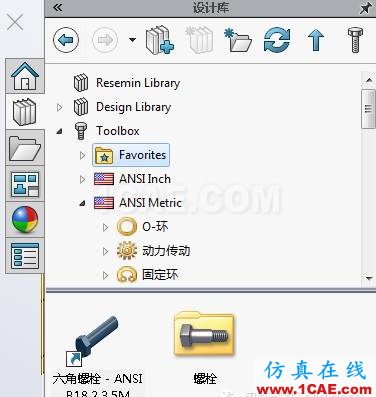

  • 收藏夾

SolidWorks 2016 新功能詳解(上)solidworks仿真分析圖片31

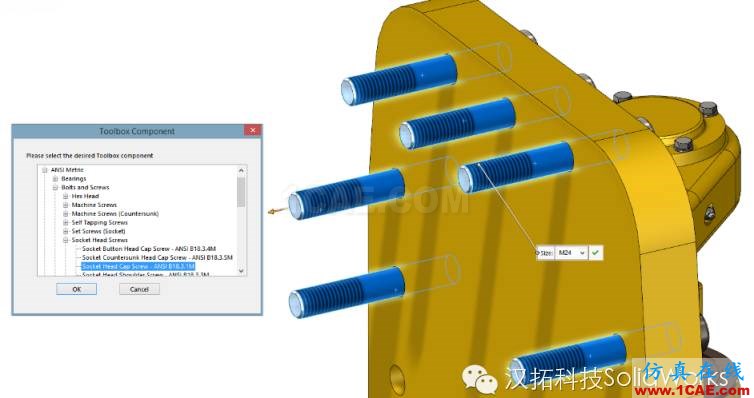

※編輯多個標準件增強

SolidWorks 2016 新功能詳解(上)solidworks仿真分析圖片32
  • Instant 3D

※更改標準件增強

SolidWorks 2016 新功能詳解(上)solidworks simulation分析案例圖片33
