搜索『實用技巧』用SolidWorks制作天方地圓的展開教程，簡單一看就會！
2017-03-15 by:CAE仿真在線 來源:互聯網
首先繪制一個圓,留個小缺口,接著另建基準面接著繪制一個方,留一個小缺口,最后使用鈑金放樣命令就可以下面詳細講解!

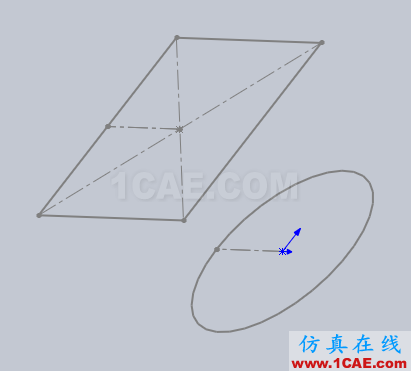

先在基準面上繪制草圖直徑100的圓,紅筆圈處留0.01mm的間隙如下圖

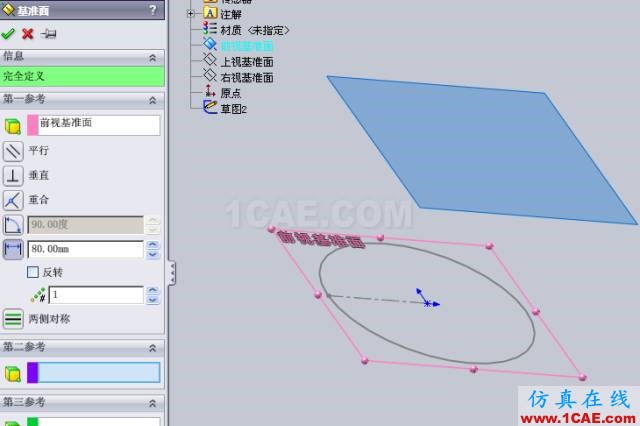

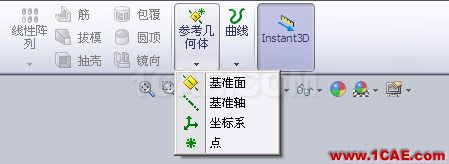

以繪制圓的基準面為基礎新建一個基準面

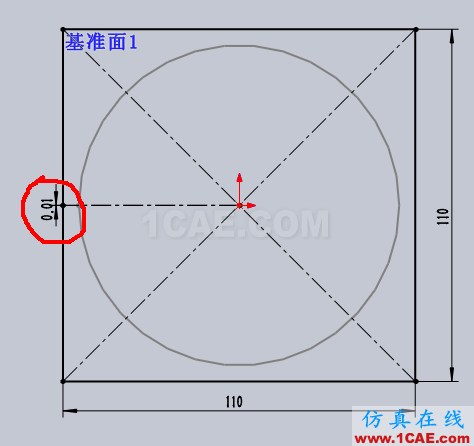

在新建的基準面上畫110*110的方形,方形4個角倒一點圓角。紅色地方留0.01的間隙如下圖

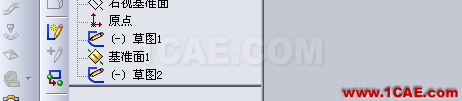

畫好兩個草圖
點擊放樣折彎按鈕
選擇已畫好的兩個草圖

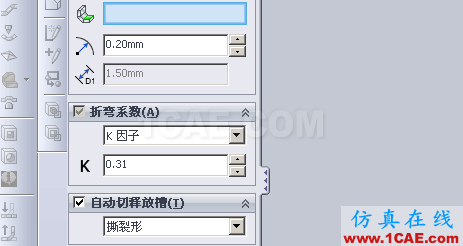

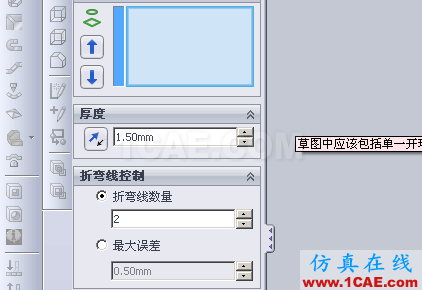

設置參數
生成鈑金
設置展開參數 (展開參數自己設置)以下是參考值!

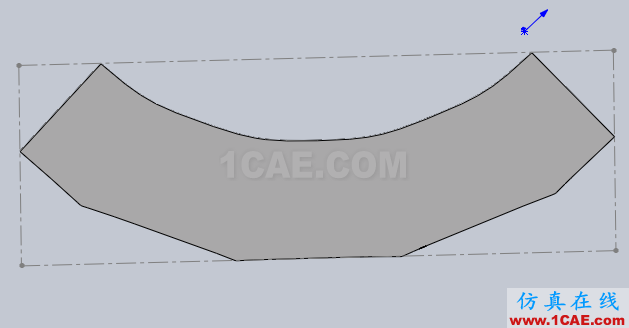

生成展開
