SOLIDWORKS Composer如何應用于產品手冊制作

2017-03-15 by:CAE仿真在線來源:互聯網

SOLIDWORKS Composer改變了用戶創建用于交付產品的方式。少量的文字加上智能化的視圖以及動畫便能表達復雜的產品。還可以根據3D CAD數據發布2D和3D文件的輸出。數據可以來源于3D CAD系統。

目前很多企業沒有有效的利用現有的3D CAD數據資源來制作產品手冊,而是利用實物拍照或者3D CAD數據截圖,通過平面設計軟件再進行深入設計,使得產品手冊制作總是延后,導致新品無法同步上市,降低企業效益。

SOLIDWORKS Composer如何應用于產品手冊制作solidworks仿真分析圖片1

SOLIDWORKS Composer如何應用于產品手冊制作solidworks仿真分析圖片2

下面來說說:SOLIDWORKS Composer如何應用于產品手冊制作

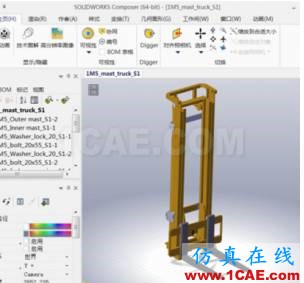

目前企業可以利用現有的3D CAD數據資源,SOLIDWORKS Composer直接讀入SW文檔,數據得到延伸利用價值。開啟SOLIDWORKS Composer【打開】,選擇導入配置文件【SOLIDWORKS(默認)】,可以【將文件合并到零件角色】以及【導入零件的元屬性】,這樣3D CAD數據即可導入SOLIDWORKS Composer軟件中。

SOLIDWORKS Composer如何應用于產品手冊制作solidworks仿真分析圖片3

SOLIDWORKS Composer如何應用于產品手冊制作solidworks simulation技術圖片4

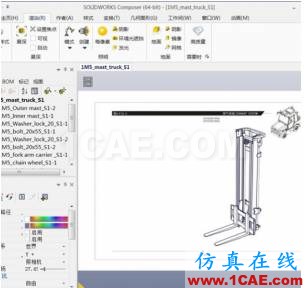

打開SOLIDWORKS原文件以后,首先通過【渲染】/【模式】選擇【輪廓渲染】,把模型原有渲染的顏色切換成線稿模樣式。為了符合產品手冊的紙張大小,我們通過【作者】/【圖像】插入【對應圖片】。

插入時,圖片會掩蓋模型,因此需要通過選擇圖片,在【屬性】選項【背景】勾起【啟用】。同時選擇【凍結】來鎖定背景圖片在以后操作中被無意選取。這時模型就可放置在圖片對應的位置進行制作。

SOLIDWORKS Composer如何應用于產品手冊制作solidworks simulation技術圖片5

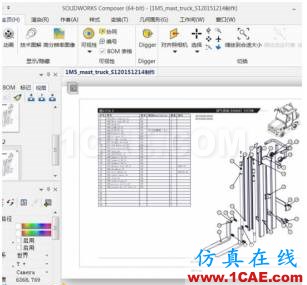

在產品手冊里面插入【BOM表清單】,選擇【工作間】/【BOM】選項,設定應用對象為【可視幾何圖形】,同時【生成BOM ID】,來分配每個零件的對應序號。

在左窗格中的BOM的選項卡,單擊【配置BOM列】,在【元屬性】里面選擇我們所需要的屬性值,單擊向右雙箭頭即可在BOM表里面顯示,反之不需要的屬性在【顯示屬性】單擊箭頭取消。所選的屬性值即能顯示在BOM表里面。

SOLIDWORKS Composer如何應用于產品手冊制作solidworks simulation技術圖片6

顯示BOM表對應的零件和序號,首先需要通過【變換】/【平移或者旋轉】對裝配體進行位置移動制作爆炸效果圖,來滿足產品手冊需求。

為了零件爆炸完以后和整體位置的對應,可以選擇對應零件,然后使用【作者】/【路徑】/【創建中性元素的關聯路徑】來創建零件和裝配體的位置爆炸直線。其次通過【工作間】/【BOM】選項,選擇【創建編號】來對每個零件進行標記序號,與 BOM表做到一一對應。

SOLIDWORKS Composer如何應用于產品手冊制作solidworks simulation技術圖片7

最終我們可以通過【工作間】/【技術圖解】/【另存為】SVG 2D矢量圖格式,提供給我們做印刷使用,同時也可以通過【工作間】/【高分辨率圖像】/【另存為】高分辨率的光柵圖象,在我們的電子說明和網頁提供有效圖片,這樣就可以使得我們產品手冊能夠如期完成,提高了研發的整體效率,同時公司的效益也同樣得到提升。
