SolidWorks軟件提供了眾多的配合特征,特別是SWIFT(智能特征技術),使我們的設計效率飛速提高,智能裝配是SWIFT技術的一部分,下面我根據我們在設計中經常遇見的裝配過程,來講解智能裝配的運用。
依據平常使用三維軟件的通用思路,一般都是先選擇相關的配合特征,再添加相關配合元素,一步一步完成裝配過程,當然SolidWorks保持了這種風格,同時提供了更多的技巧,如下是一個設計中的結構連接接口,我們看看怎么使用智能裝配快速完成。

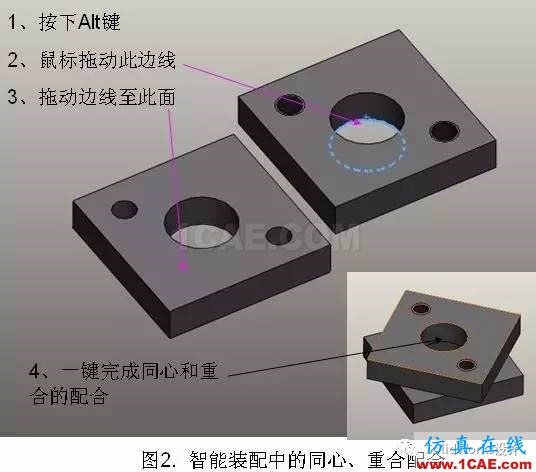

首先建立裝配體文件,找到需要連接的兩塊連接板,并且可以插入一個螺釘(這里我們只插入一個作為示意)。然后啟動智能配合的熱鍵“Alt”,然后鼠標拖動上板的孔下邊線,向下板的面上移動,在移動的過程中,系統可以實時反饋判斷所得的配合關系,當到孔邊時,顯示配合圖標,我們可以松開“Alt”鍵和鼠標左鍵,就完成了同心和重合兩個配合關系。具體操作過程如下圖2.

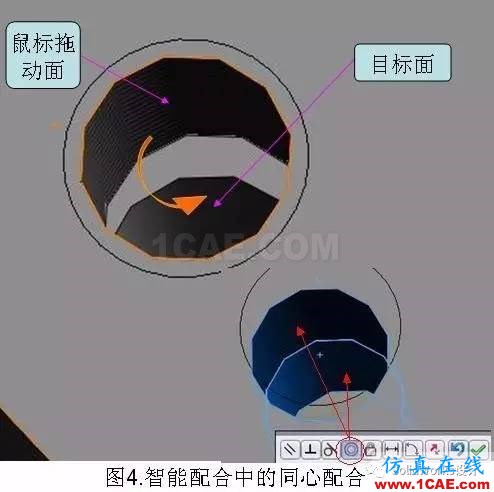

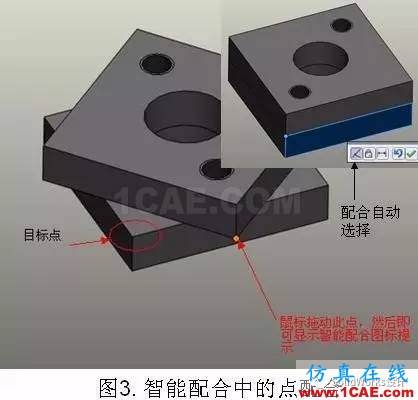

這時可以發現拖動一個零件還可以旋轉,說明還沒有完全定義,可以繼續使用智能配合技術添加約束。這里有兩種方法可以選擇,先按下“Alt”,可以拖動如圖示零件下底面的任何一點,找到合適的目標點,松開所有的按鍵(如圖3所示);另一種方法是拖動螺紋孔的孔面至另一個孔面(如圖4所示),也可以完成配合關系。這樣就完成了兩個連接板的所有配合關系。
對于有螺釘等標準件連接的裝配,螺釘等標準件我們可以自己建立,并做成自己或者企業的設計庫,可以把標準件添加配合參考,只要拖進裝配體中,可以自動搜索滿足條件的配合關系使用非常簡單、快捷、方便、高效,使用起來方便快捷,并且屬性齊全。對于建立設計庫如果不會的話,可以直接聯系我溝通,這里不做詳細闡述。

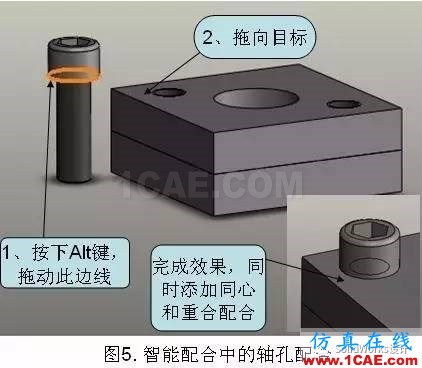

假若是沒有添加配合參考,或者說就像軸和孔配合,也能快捷方便呢?答案是肯定的,接下來我就此問題做一下講解(如圖5所示)。

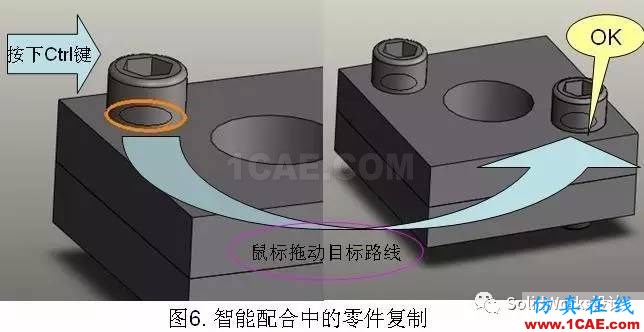

在實際的設計過程中,有時候連接需要兩個螺釘,剛才僅僅在裝配體模型中添加了一個螺釘。對于這種模型中有重復的零部件,我們可以添加一個,避免配合時重復工作,可以直接復制、粘貼。僅僅只需按下“Ctrl”鍵,拖動所需要的零件至我們需要的地方即可(如圖6所示)。
完成操作后可以拖動看看,不僅零件進行了復制,而且配合關系也進行了復制添加,數一數,我們僅僅使用了5步就完成了這個模型的裝配,看看我們模型中的配合,共添加9個配合關系。假若我們按照傳統的,或者其他三維軟件的方法:啟動命令——選擇兩個配合元素——選擇配合特征——確定,每一個配合關系一般4步才可以,完成這個簡單的裝配體需要至少36步才能完成,這里我們的裝配效率提高了80%以上,可以想象一下,對于一個中型、大型裝配體,我們可以節省多少時間,可以加快我們產品的研制,給我們帶來多么大的成本效益
這里僅僅介紹了SolidWorks配合中的基本配合中的智能裝配,對于高級配合和機械配合,有更多的智能裝配技巧,限于篇幅,關注我們后期文章,您可以學習的更多。
