我們只能從設計庫插入成形工具,而且只能將之應用到鈑金零件,打開鈑金零件,然后點擊任務窗格-設計庫下的成形工具文件夾forming tools如下圖。
在應用之前,我們需要右鍵單擊該文件夾并選擇成形工具文件夾,并且在彈出的對話框中詢問是否將所有子文件夾標記為成形工具文件夾時,單擊是。
這個步驟適用于屬于零件文件 (*.sldprt) 而非成形工具 (*.sldftp) 文件。如果不設定為成形工具文件夾,在使用成形工具時會提示【你要嘗試去建立一派生的零件嗎?】
在設計庫中,選擇相應的成形工具,左鍵拖動成形工具到需要應用的鈑金面上,接下來我們在彈出的【成形工具特征】屬性面板中進行相應的設定。
屬性面板類型選項卡上,我們可以設定旋轉角度、反轉切面方向,如果該成形工具有多個規格,我們可以在【成形工具配置】下選擇相應的配置。
在【鏈接】下面,我們勾選【鏈接到成形工具】(該選項可保持成形工具與父成形工具零件之間的鏈接。如果更新父成形工具,則在更新鈑金零件時會將更改延伸到鈑金零件中的成形工具)
在位置選項卡上,單擊圖形區域,可以插入成形工具的更多實例,當然我們也可以使用尺寸和幾何關系對位置進行完全定義。點擊確定,則成形工具就應用到鈑金零件當中了。
在設計樹中,成形工具特征下,有兩個草圖,第一個草圖定義成形工具位置,第二個草圖定義成形工具角度,我們可以編輯草圖對位置以及角度進行修改。
替換成形工具。如果我們在鈑金中插入了成形工具,可以使用其他成形工具替換現有的成形工具。
在鈑金零件設計樹中,右鍵單擊成形工具,選擇【替換成形工具】,如下圖,在對話框中,瀏覽到新的成形工具(路徑為forming tools所在的路徑),然后單擊打開,并在屬性面板中設定選項,點擊確定,就可以進行替換。
典型問題分析:
當我們在鈑金零件中應用成形工具,有時放置會提示錯誤。我們先來看一下百葉窗放置于鈑金面上的一個截面圖,如下圖。
在下圖中,鈑金的厚度為T,鈑金折彎半徑為R’(折彎半徑總是大于零),成形工具的成形圓角為R,則有下列關系式,R= R’+T,則當R’=R-T≤0時,放置成形工具就會失敗。
也就是說:成形工具的成形圓角R必須大于或等于鈑金的厚度,反之成形工具就會失敗。因此,對于同一種成形工具,建議根據實際情況,多創建幾個配置,以匹配不同的需求。
編輯修改成形工具
當我們在鈑金零件中應用成形工具,我們只能更改它的位置及角度尺寸,無法對它的特征尺寸進行更改。只有在設計庫下找到相應的成形工具,雙擊打開才能對成形工具特征尺寸進行修改。

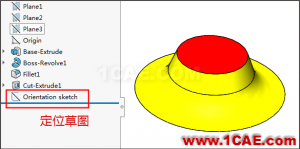

我們可以對系統自帶的成形工具或者創建的自定義成形工具進行更改。當我們打開系統自帶的成形工具時,發現設計樹當中并沒有【成形工具】這樣一個特征。與之取代的是設計樹底部有一個草圖,以及零件顏色(紅色),如下圖。
設計樹當中的草圖是用來對成形工具進行定位的草圖(一般通過轉換實體引用工具將停止面轉換為草圖實體),零件的顏色(紅色,RGB 255,0,0)是表示需要移除的面。我們在零件環境下對特征尺寸進行更改(建議通過配置的方式去做), 改完保存即可。
通過以上介紹,我們發現SOLIDWORKS鈑金中的成形工具對于我們非常有幫助,我們可以自定義成形工具,可以創建復雜鈑金成形特征,可以為成形工具添加沖孔ID,以便在工程圖中制作沖孔表。這種便捷的方式能大大提高鈑金的設計效率。
