搜索solidworks+autocad+Adina建模思路
2017-05-12 by:CAE仿真在線 來源:互聯網
一提到Adina,難免不傷心它的前處理,筆者曾多次對Adina望而卻步,當我打算建一座變截面槽形梁橋時(80+140+140+80m ),我再一次面對Adina的前處理舉手無措。雖然我覺得autocad自己還算可以,但無奈,autocad不存在實體導入adina 的可能,于是,筆者把目光瞄準機械繪圖軟件solidworks,慢慢的筆者發現,
solidworks不僅僅能建立機械模型,也能建立復雜的橋梁模型,而且如果你熟練的話,速度肯定比在adina里面建body單元快得多。

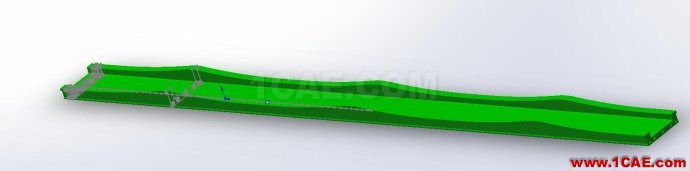

于是筆者用solidworks建立了一個里面有空腔的槽形梁模型。如下圖所示。當然,截面還是從auotcad
中導入的solidworks的。在solidworks中也就用到solidworks草圖繪制,三D草圖,拉伸,放樣,放樣切除,鏡像,之類的常見命令。
可以講,只要能接合這三個軟件,實體計算就變得比較容易了。最主要是建模簡單。我個人感覺應該比ansys中的APDL語言建模要快,而且可視化程度高,直觀。
過去對不愿意用adina的人現在可以嘗試用一用adina了。相信沒有人懷疑過adina的計算分析能力,但還是有很多人苦于adina的前處理束手無策,筆者這篇博客希望能給做實體分析的人提供一條好的建模思路。
下面是solidworks內的部分建模內容。
變高,腹板也變化的橋,且橫梁位置有人洞,全能模擬出來。

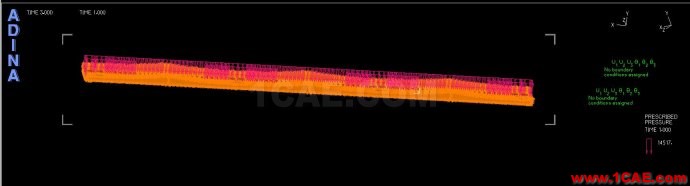

導入adina之后的模型如下,

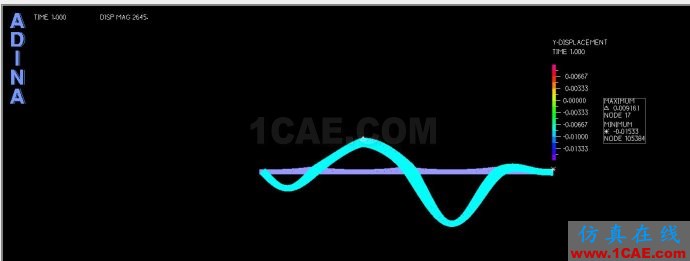

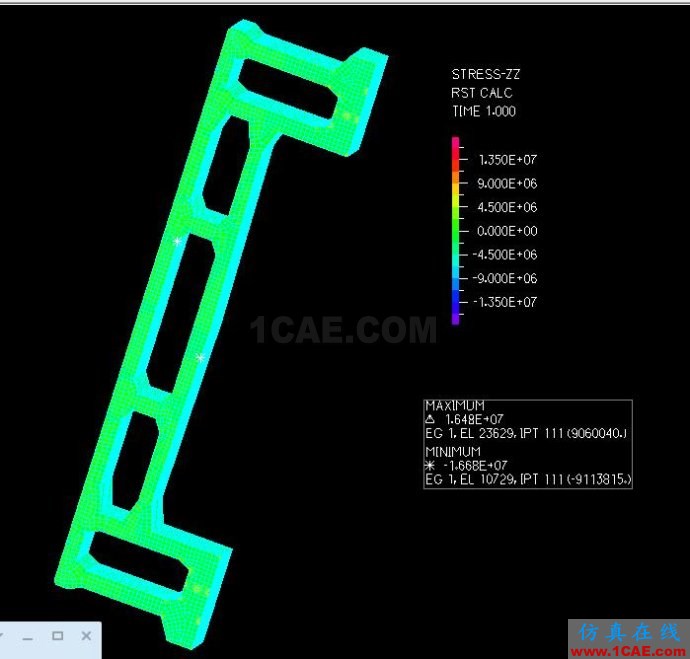

計算結果如下:
