SolidWorks曲面特征



拉伸、旋轉、掃描、放樣曲面和實體特征的理解一樣,對于前面兩種不做特別介紹。


                                                 拉伸曲面                                                             旋轉曲



掃描曲面:

通過沿著一條路徑移動輪廓(截面)來生成曲面。

遵循的規則:
1.  輪廓可以是閉環的也可以是開環的。
2.  路徑可以為開環或閉環。
3.  路徑可以是一張草圖、一條曲線或一組模型邊線中包含的一組草圖曲線。

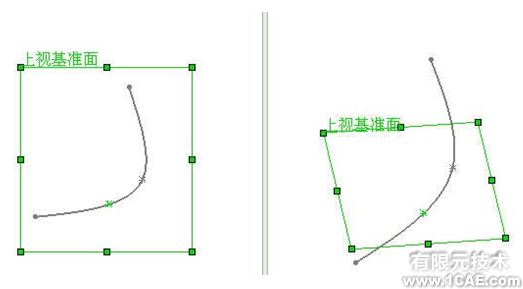

4.  路徑的起點必須位于輪廓的基準面上。
5.  不論是截面、路徑或所形成的實體,都不能出現自相交叉的情況。

進一步的理解:

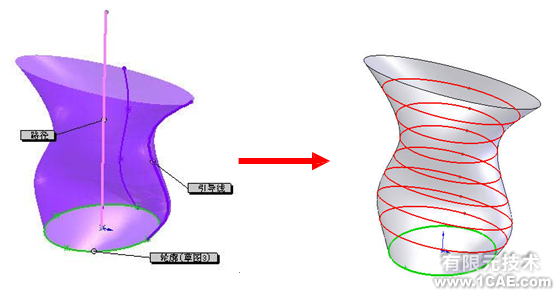

路徑控制掃描的方向,引導線控制掃描過程中各截面的形狀和尺寸。(也就 是說曲面的截面在掃描過程中形狀隨引導線的變化而變化)

掃描過程中各截面的形狀和尺寸參考輪廓(啟始截面),也就是說掃描過程 中各截面和輪廓(啟始截面)相同或者相似。比如輪廓(啟始截面)是個圓,在 掃描過程中各截面都是圓,不會變成橢圓或者其他形狀(可能 06 版本有特殊情 況出現)。



穿透與重合

用數學的“子集”概念來表示:如右圖 穿透一定重合,重合不一定穿透。 重合:一個基準面的垂直投影方向上的完全重疊。 穿透:三個基準面的垂直投影方向上的完全重疊。

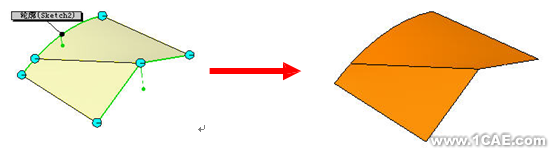

放樣曲面:

通過在輪廓之間進行過渡從而生成曲面。

注意點:
1.  每個輪廓截面建立的基準面不一定要平行。
2.  可在單一 3D 草圖內生成所有剖面和引導線草圖。
3. 放樣時候接頭的控制(放樣曲面界面里面,選擇輪廓,出現預覽后,右擊 繪圖區域,選擇顯示所有接頭,可以看到接頭),接頭對放樣曲面的外形影 響非常大,是放樣中特別要注意的地方。

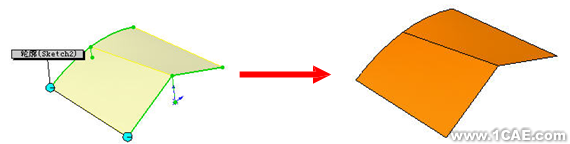

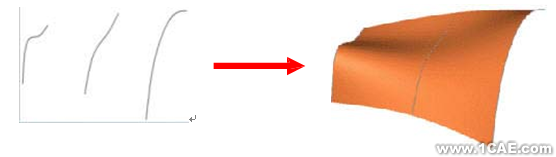

無引導線

有引導線



接頭對放樣曲面的外形影響:

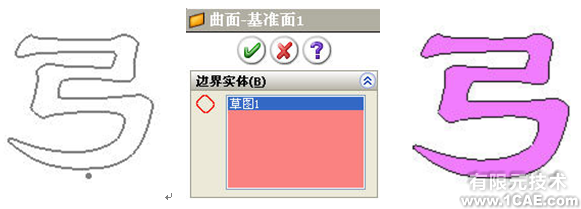

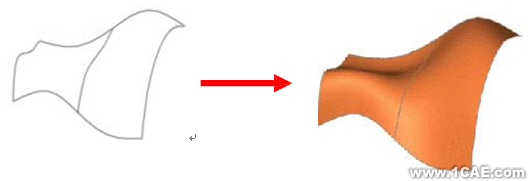

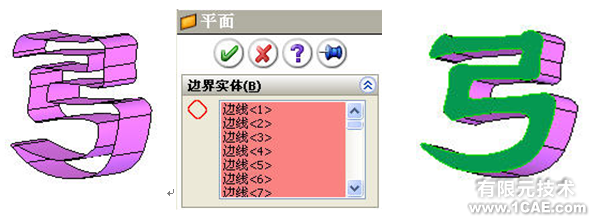

平面區域:

由一個 2D 草圖或者由零件上的一個封閉環(必須在同一個平面上),生成一個有限邊界組成的平面表面。



等距曲面:

又可以稱為復制曲面,等距一個曲面從而生成新的曲面。可以零距離等距。



延伸曲面:

可以通過選擇一條邊線、多條邊線,或一個面來延伸曲面。



延伸類型:

同一曲面:沿曲面的幾何體延伸曲面。 線性:沿邊線相切于原有曲面來延伸曲面。

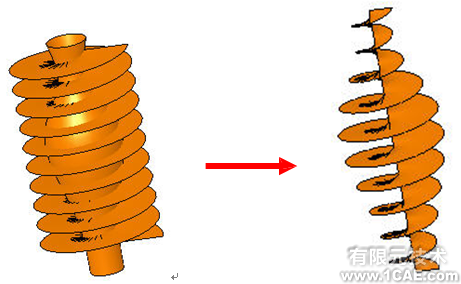

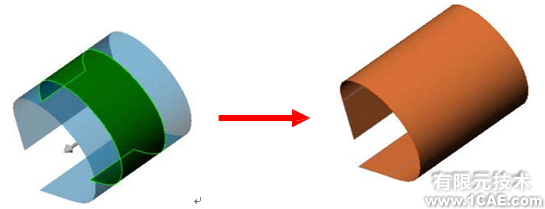

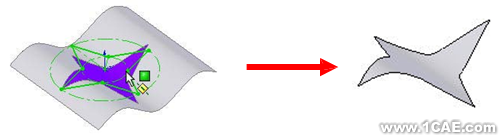

裁剪曲面:

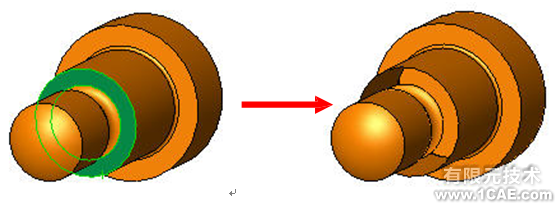

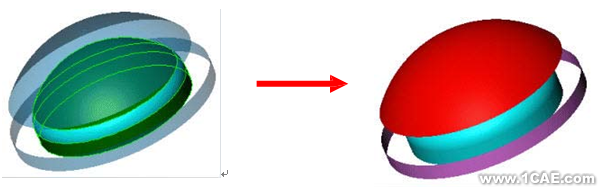

刪除面:

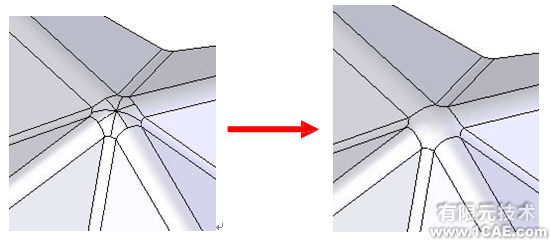

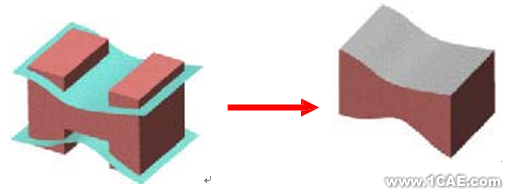

替換面:

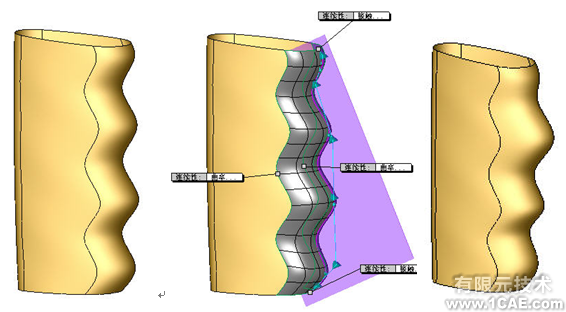

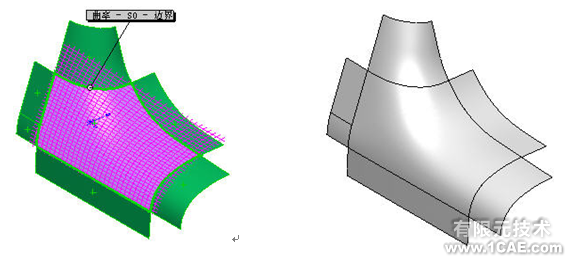

填充曲面:

需要注意邊界條件,和輔助面的邊界與相鄰面的過度情況。

填充界面還有個約束的選項,可以選擇約束線或者約束點來作為約束,可以控制填充面內部的形狀或者走勢。

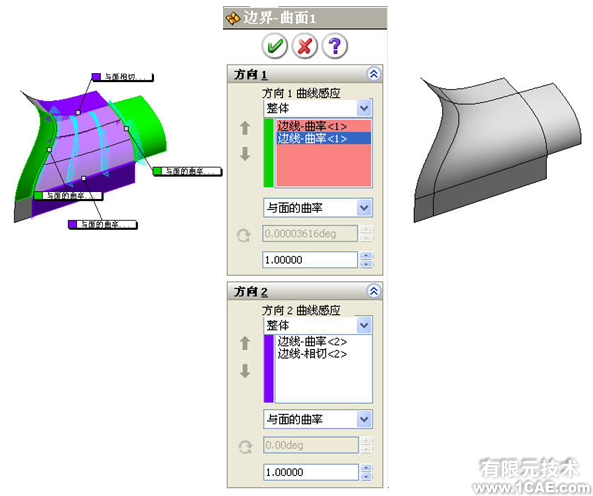

邊界曲面:

個人理解是它的走勢和放樣一樣,可以理解為兩個方向上的放樣。



任意多邊形:

也就是一般常說的自由曲面,現在只能處理四個邊界的曲面,靈活方便的改變曲面的形狀和邊界的約束條件。
