SolidWorks曲面分析簡介

2013-07-04  by:廣州Solidworks培訓中心  來源:仿真在線

SolidWorks曲面分析簡介

曲面分析也不多說,簡單介紹下 G0、G1、G2,和斑馬分析。

簡單的說:G0 是曲面接觸,G1 是曲面相切,G2 是曲率連續。

很多人比較關注 G2 的問題,那我就來講講 SW 怎么樣能做到 G2,一般有 以下幾種情況來做到 G2 連接:單面,G1+鏡像,曲率放樣,曲率填充,曲率邊 界曲面,曲率圓角,任意多邊形。下面分別來看看:

單面:這個就不多說了,SW 單個面內部是 G2 連接的。

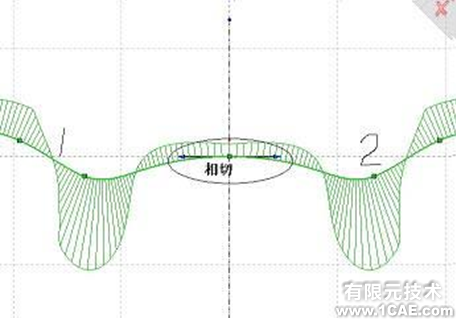

G1+鏡像:也是論壇上常說的 G1+G1=G2。以線條為例,2 是由 1 鏡像過來,可 以看到,兩線條的連接點的曲率是連續的,只要保證線條 1 與鏡像中心線的垂直 方向的這個想切就可以了。曲面也亦然。

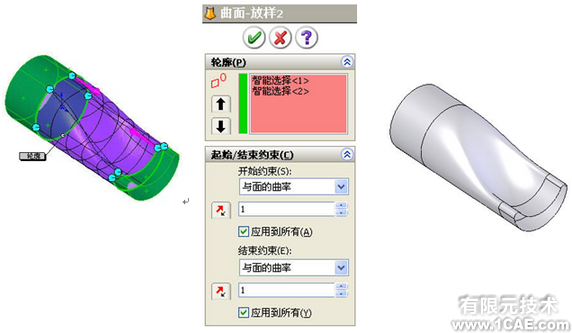

曲率放樣:就是放樣曲面的時候起始和終止約束為曲率,過度的長短可以通過權值來控制。

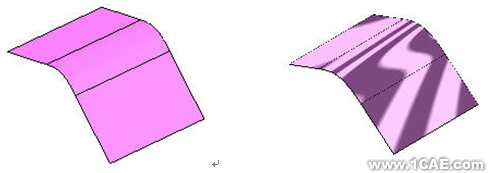

查看斑馬情況

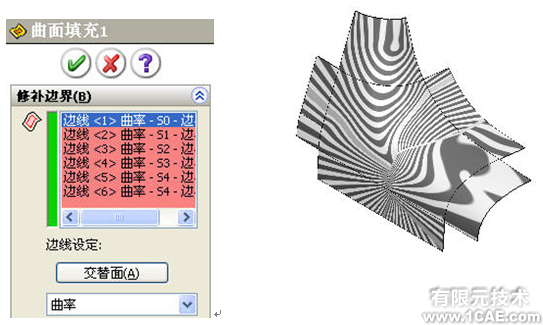

曲率填充:填充曲面,邊界條件約束為曲率。

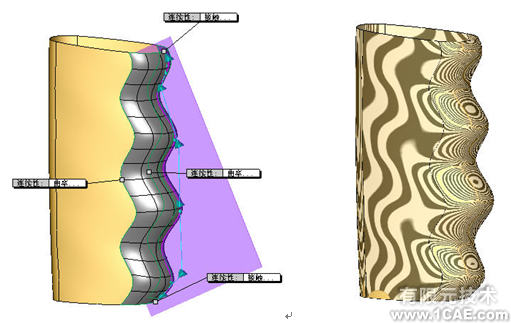

曲率邊界曲面:邊界曲面,邊界條件約束為曲率。

曲率圓角:倒圓角,選擇面圓角并選擇曲率。

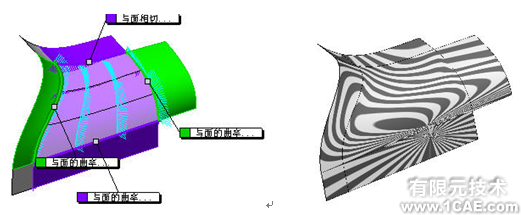

任意多邊形:也就是一般常說的自由曲面,邊界約束為曲率。
