SolidWorks繪制標準螺紋

2013-07-06  by:廣州Solidworks培訓中心  來源:仿真在線

 SolidWorks繪制標準螺紋

1.首先在前視基準面畫一個直徑為20的圓(草圖1),如圖所示:

2.選擇特征里面的拉伸,拉伸深度選擇給定深度60,出來的模型如圖所示:

3.選擇視圖的前面,進行面倒角,距離選擇2mm,角度選擇45°,如圖所示:

4.點擊視圖的最前面繪制草圖(草圖2),繪制一個直徑為20的圓,如圖所示:

5.選擇插入——曲線——螺旋線,螺距1.5mm,選擇反向,圈數為22,起始角度為0°,選擇順時針。如圖所示:

6.在上視基準面進行草圖繪制(草圖3),選擇直線,畫4段首尾相連的線段,保證尺寸如下:小端豎直線段為0.65,大端豎直線段為1.3,大端跟小段中點用點化線連接保證其水平,點化線的長度為1,在讓大端中點與剛畫的螺旋線選擇穿透(點擊時選擇靠近螺旋起始點的點),目的為了使大端的中間在上視基準面跟螺紋的起始點重合。效果如圖所示:

7.選擇拉伸切除里面的掃描切除(必須要在完成草圖繪制后),輪廓選擇剛完成的草圖3,路徑選擇螺旋線1,如圖所示:

8.在右視基準面進行草圖繪制(草圖4),選擇切除掃描里面的螺旋線,再點擊草圖繪制工具欄里面的選擇轉化實體引用,效果如圖所示:

9.再插入直線,保證此直線跟剛轉化為實體引用的螺旋線相切,效果如圖所示:

10,.放大實體點擊如圖所示的這個面,然后點擊轉化實體引用下拉菜單里面的交叉曲線,然后讓先插入直線的末端與交叉曲線的右邊的直線段重合,再插圖一個點,讓剛插入的點與前面重合點重合,再用矩形選中所有的線,點擊屬性下面的選項,點擊作為構造線,效果如圖所示:

11,點擊完成草圖繪制后,再在右視基準面再畫一個草圖(草圖5),點擊剛草圖4里面的直線段,再進行轉化為實體引用,效果如圖所示:

12.完成草圖5后,點擊插入——曲線——投影曲線,投影類型選擇面上草圖,要投影的草圖選擇只有直線段的草圖5,投影面選擇外面的實體面,旋轉下看下效果,如果投影線的末端沒跟螺紋的缺口重合,選擇反轉投影,效果如圖所示:

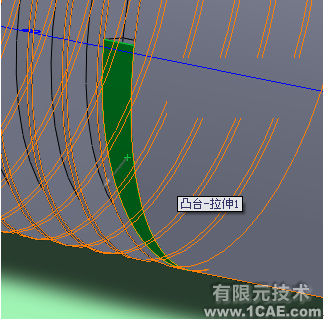

13.選擇拉伸切除里面的放樣切割,輪廓選擇等腰梯形面和草圖4,引導線選擇草圖5(就是剛剛的投影曲線),起始/結束約束里面規定如下:開始條件選擇垂直于輪廓,反向相切方向改成2,結束條件選擇垂直于輪廓,反向相切方向為1,效果如圖所示:

14.完成放樣切割時,可能會出現我們選擇確定。

15.我們看了,形成的圖紙可能不夠完美,多了一個曲面(不是實體),我們放大選擇

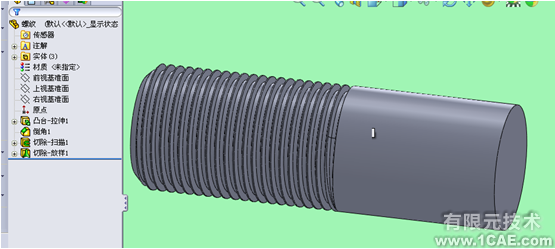

然后讓它隱藏,最后出來的完美螺紋圖紙如圖所示:
