Solidworks測量工具的操作步驟
1、測量大小和距離
欲使用測量工具:
-
單擊測量
(工具工具欄),或單擊工具、測量。
當測量對話框在適當位置時,您可以在不同文檔之間切換而不必關閉對話框。如果您激活一個已選擇項目的文件,測量信息會自動更新。
-
如下所述設定選項。
-
選擇要測量的項目:
標注出現在圖形區域中。當您改變所選項目時,測量值會動態地進行更新。
單擊
擴展對話框以顯示數值。
|
|
|
|
如果您選擇一單一實體,則實體的大小(邊線的長度,面的區域等)將顯示。 |
如果您選擇兩個實體,實體之間最小的距離將顯示。 |
|
|
|
選項
圓弧/圓測量
。選擇以在選取圓弧/圓時指定要顯示的距離。
-
中心到中心
-
最小距離
-
最大距離
單位/精度
。選取以指定自定義測量單位和精度。
顯示 XYZ 測量
。選擇以在圖形區域中在所選實體之間顯示 dX、dY、及 dZ 測量。消除以只顯示所選實體之間的最小距離。
XYZ 相對于
。選擇一坐標系:
-
零件原點
。零件或裝配體的默認坐標系。
-
坐標系<實例>
。用戶定義的坐標系。
投影于
。顯示所選實體之間投影于以下之一上的距離:
-
無
。投影和正交不計算。
-
屏幕
。
-
選擇面/基準面
。軟件計算所投影的距離(于您所選的基準面上)及正交距離(與您所選的基準面正交)。投影和正交顯示在測量對話框中。
在分離工程圖中,如果模型未裝入,所有測量將報告為 2D 投影數據。
2、顯示雙制測量尺寸
欲顯示雙制測量尺寸:
-
單擊測量
(工具欄)或工具 > 測量。
-
在測量對話框中,單擊單位/精度
。
-
在測量單位/精度對話框中,選擇使用自定義設定并選擇第一個長度單位。
如果您選擇使用文檔設定,則僅當您在文檔屬性 - 尺寸中選擇雙制尺寸顯示時,才會顯示雙制單位。
- 單擊使用雙制單位并選擇第二個測量單位。
-
單擊
。

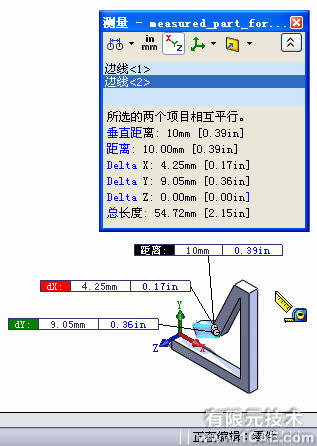

3、測量結果的雙制尺寸
