SolidWorks轉cad亂碼解決辦法
該方法前提是存在附件中的宏程序文件(ggzt1.vlx)。
1.首先打開SolidWorks,打開工程圖,另存為dwg格式文件,不需要任何選項設置,直接另存為即可。
2.打開cad(以2006版cad為例),打開剛才轉換的dwg文件,然后點擊我們自己定義的按鈕(下面有設置方法),保存文件即可解決亂碼問題。
自定義按鈕制作方法(以2006版cad為例)
1. 首先打開cad繪圖窗口(繪圖環境)。
2. 工具——加載應用程序——內容——添加,選擇宏程序文件ggzt1.vlx(路徑任意)。如圖所示:

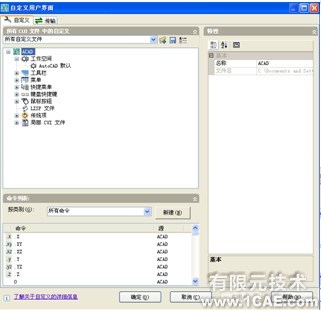

3. 視圖——工具欄

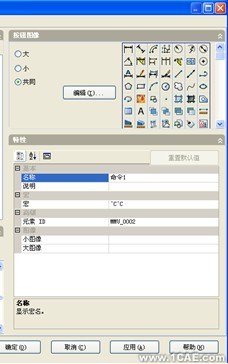

4.在命令列表中,選擇“新建”,自定義用戶界面右側如下圖所示:
5.在特性菜單中,名稱(自己設置,隨意),例如“正亂碼”

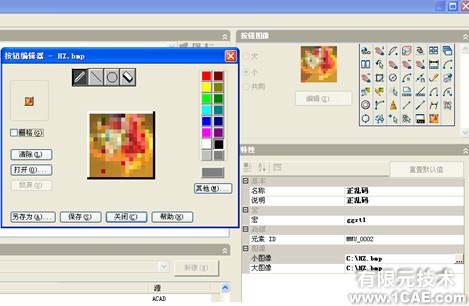

宏后面選項,輸入 ggzt1 下面圖像可以自己選擇一個小圖標,任選,在上方可編輯圖片屬性。設置完后,如圖所示:
6.點擊“應用”按鈕結束。

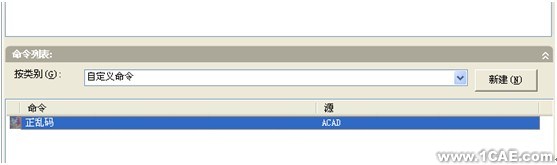

7.在左側命令列表中,選擇自定義命令,如圖所示:
8.鼠標拖動“正亂碼”命令,到上方工具欄區域(具體位置根據個人喜好隨意放置),例如放置在“繪圖工具欄”中,如圖所示:
9.點擊確定結束設置,則在cad繪圖工具欄中出現我們設置的自定義按鈕,如圖所示:
試驗結果:

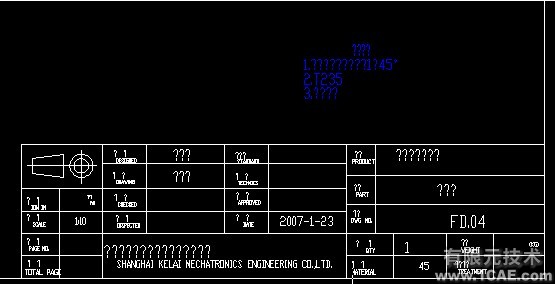

未轉換前的cad圖紙,如圖所示:

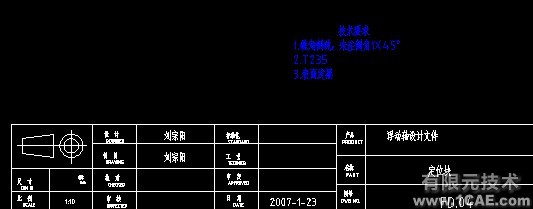

轉換后:
