SolidWorks工程圖視圖中的模型邊線
1.8 視圖中的模型邊線
用戶可以對視圖中顯示的模型邊線進行隱藏、改變線型、修改顏色或改變線的粗細等操作,以進一步加強工程圖的可視性和表達能力。
隱藏的邊線可以通過【顯示邊線】被重新顯示。
步驟20顯示隱藏的邊線

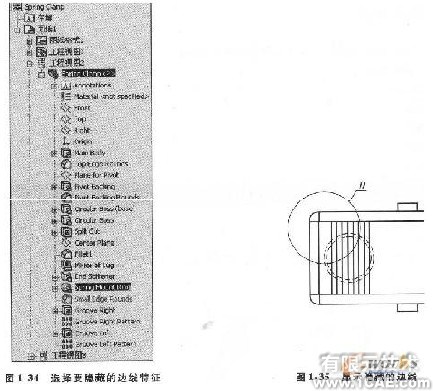

在上視圖中對單_的特征添加顯示隱藏的邊線,如圖1—34所示。
右鍵單擊上視圖,選擇【屬性】,在屬性對話框中選擇【更多屬性】,單擊【顯示隱藏的邊線】,然后通過在特征樹上單擊,把需要顯示邊線的特征添加到對話框中,最后單擊【應用】和【確定】來完成,如圖1.35所示。

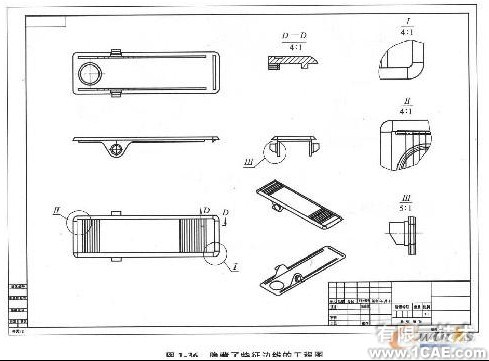

得到的工程圖如圖1—36所示。
步驟21 保存并關閉工程圖
