SolidWorks工程圖尺寸類型問題

SolidWorks工程圖尺寸類型怎么分真實和預測兩種?同一個零件選真實和預測標出來的少部分數值不一樣,甚至差了幾MM,是什么回事?

預測就是當前標注的一條邊的長度,在圖紙上的投影距離。(如果這個圖用CAD畫,標注出來的數值是一樣的。)

而真實,是指這個邊,它在三維空間的實際長度,而不是投影距離,如果這個邊線在三維空間中與當前視圖的投影面交叉,就會出現預測與真實值不一樣的情況。

所以畫等軸測圖時,用真實能給人以直觀的表達零件的實際尺寸。而在主視圖、俯視圖等投影視圖中,要用預測。 否則會引起誤解。

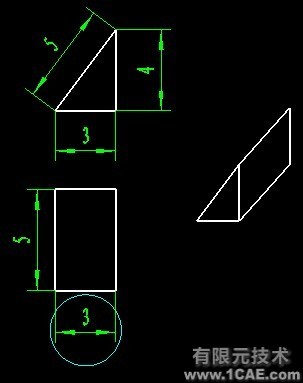

圖片中,俯視圖中我標注的3,用圓圈起來了。

你可以自己做個零件試試看究竟差別在哪了,如果用預測,標注出來是3,如果用真實,標注出來就是5.為什么是5呢,因為那個邊的真實邊長是5.

體會下,能明白了吧。

這只是個例子,實際操作中SW并不會讓選擇用哪種模式,就已經默認標注出3了,所以一般不用理會。
