Solidworks教程——Lathe Feed Stopping Device車床進刀停止器

2013-08-14  by:有限元軟件應用培訓中心  來源:仿真在線

Solidworks教程——Lathe Feed Stopping Device車床進刀停止器

1 設計要求:

設計一用于車床的進刀停止器,用于限制進刀切削的長度。設計工作載荷為1000N。

2 分析零件

件1本體零件是主要的承載零件之一,因此,這里對本體零件進行靜強度校核。

3 分析目的

驗證件1本體零件在給定的載荷下靜強度是否滿足要求;

4 分析結果

零件的材料選用可鍛鑄鐵,極限應力275.7MPa。按照書中尺寸進行建模,件1本體零件的體積為96cm³。

根據零件的工作情況,對該零件進行靜力分析,結果如圖1-44所示。模型的最大von Mises為35MPa,零件的安全系數約為7.9。零件安全。

5 零件改進

零件的安全系數為8,可以使用性能差一些的材料來制造零件,以節省成本。更改零件的材料為灰鑄鐵,極限應力為151.6MPa。

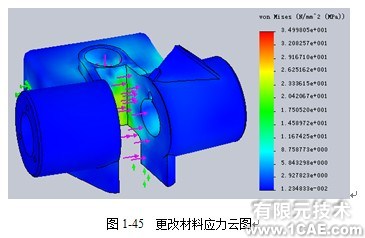

對更改后的模型進行靜力分析,得到零件的應力云圖如圖1-45所示,最大von Mises為35MPa,安全系數為4.3,零件安全。

6 成本節約

模型的體積為96 cm³,使用可鍛鑄鐵,其質量為700.8g,生產10000件該零件所需的材料為7008kg,以當前的市場價格10000元/噸,成本為70080元;使用灰鑄鐵,其質量為691.2g,生產10000件該零件所需的材料為6912kg,以當前的市場價格8000元/噸,成本為55296元。比較上述可知,使用灰鑄鐵制造該零件,生產10000件,可節省材料成本14784元。
