SolidWorks鈑金工程圖

       鈑金零件的最大特點是可以在設計過程中任何時候展開。此外,鈑金零件的平坦的圖樣視圖是自動生成的,并在視圖中可利用的。

1.新圖紙
       打開一幅圖幅為A—橫向、無圖紙格式的工程圖,將比例設為1:5。

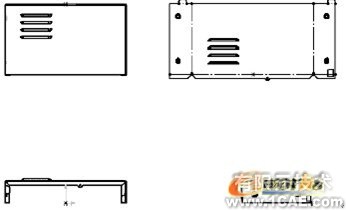

2.三視圖
       插入剛建成的鈑金零件的標準三視圖。

3.平坦的圖樣視圖
       添加一個命名視圖,選擇平坦的圖樣視圖。這實際上是自動選擇零件自動生成的配置:缺省SM-FLAT-PATTERN。

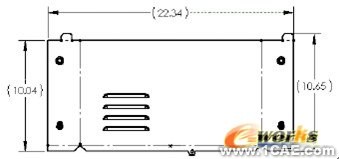

4.參考尺寸
       可以從模型項目中插入驅動尺寸,或添加參考尺寸。

       備注  與其他模型邊一樣,折彎線也可以標注尺寸。

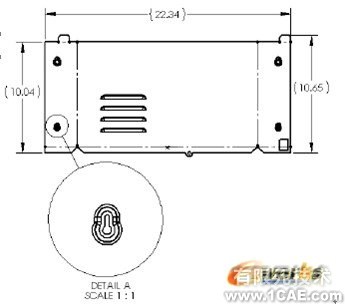

5.附加視圖
       同樣可添加局部視圖、剖面視圖和剪切視圖。

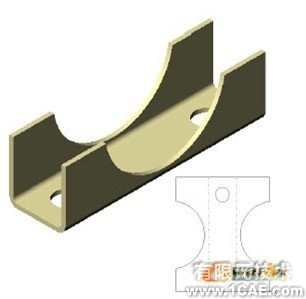

       使用對稱  對稱的零件可以先生成一半,然后用鏡像所有命令,平板型式能識別鏡像特征。

       一半模型

       完整模型

       在展平狀態下設計

       許多情況下從展平的狀態下進行鈑金零件的設計比在折彎狀態下進行設計更易理解。例如,如果我們要設計圖7所示的一頭大一頭小折彎托架。如果在折彎狀態下進行設計,它的平板型式就像下圖所示。

       如果我們從平板狀態下進行設計,就得到下圖所示的簡單圖形,這樣降低了加工成本。SolidWorks允許你從一個平坦的板料上開始進行設計,加入所需的折彎。下面一個簡單的例子介紹如何從平板開始設計,如何進行折疊。

1.打開零件
       打開零件sheet metal flat,它包含一個草圖。

2.添加折彎
       選中草圖,用插入基體法蘭命令插入一個厚度為4mm的法蘭。

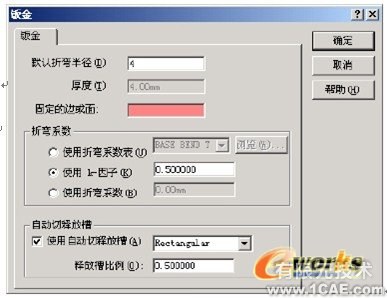

3.鈑金特征
       編輯定義鈑金1特征,將缺省的折彎半徑設置為4mm,點擊確定。

4.第一條折彎線
       在模型上表面上打開一幅草圖并添加一條折彎線,添加圖示的豎直尺寸。

       備注  你可以用同樣的方法給任何鈑金零件添加折彎線。

5.繪制折彎
       點擊繪制折彎命令。

6.繪制折彎
       一個四方形被一個折彎線分成兩部分,那個部分在在折彎后保持不動呢?這靠選擇固定面來決定。

7.設置

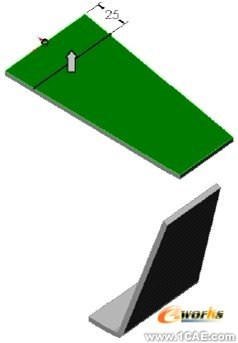

       選擇較小的面作為固定面,將彎曲角度設為75°,箭頭指示折彎方向,如果需要改變方向,點擊圖標“”來改變。將折彎位置設為折彎中心線,使用缺省折彎半徑。點擊確定。

8.折彎
       選擇的面保持不變,另一個面與它的角度變成了75°。

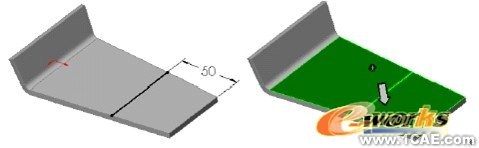

9.第二條折彎
       用同樣的方法添加第二條折彎線。選擇中間部分作為固定面并使用同樣的角度,折彎方向相反。

10.結果
       產生如圖所示結果。

11.退出零件
       你可保存或忽略修改,退出零件。
