Solidworks分析教程——Swaying Machine搖擺機構

1 設計要求:

該裝置為一電風扇的搖擺機構,機構的負載較小,設計載荷為50N。

2 分析零件

件1本體零件是主要的承載零件,因此,這里對本體零件進行靜強度校核。

3 分析目的

驗證件1本體零件在給定的載荷下靜強度是否滿足要求;

4 分析結果

零件的材料選用灰鑄鐵,極限應力151.6MPa。按照書中尺寸進行建模,件1本體零件的體積為49.6cm³。

根據零件的工作情況,對該零件進行靜力分析,結果如圖1-32所示。模型的最大von Mises為4.9MPa,零件的安全系數約為31。零件安全。

5 零件改進

零件上的應力很小,此機構用于電風扇的搖擺機構,因此需要盡量減輕裝置的質量,將零件的材料換成塑料件,使用ABS塑料,材料的張力強度為30MPa。

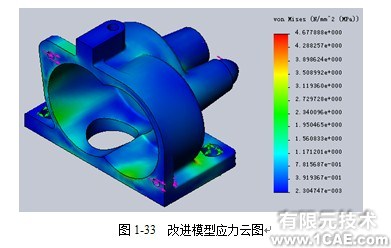

更改零件的材料為ABS塑料進行靜力分析,結果如圖1-33所示:最大von Mises為4.7MPa,安全系數約6.4,零件是安全的。

6 成本節約

零件的體積為49.6 cm³,使用灰鑄鐵,零件的質量為357.1g,生產10000件所需的材料質量為3571kg,以當前的市場價格8000元/噸,成本為28568元;使用ABS塑料,零件的質量為51.1g,生產10000件所需的材料質量為511kg,以當前的市場價格13000元/噸,成本為6643元,那么可以節約材料成本為21925元。

另外從制造方法看,后者節省加工成本。
