ZEMAX中不同MTF計算方法的分析

2020-01-31  by:CAE仿真在線  來源:互聯網

ZEMAX是一款專業性的光學設計軟件,MTF是一種光學系統成像質量很客觀的評價工具,其反應了各個空間頻率的調制度,以下將介紹ZEMAX提供的三種不同的MTF計算方法,以便初學者釋疑。本文以Cooke 40 degree field為例。

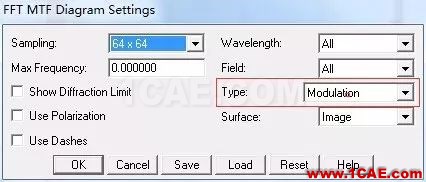

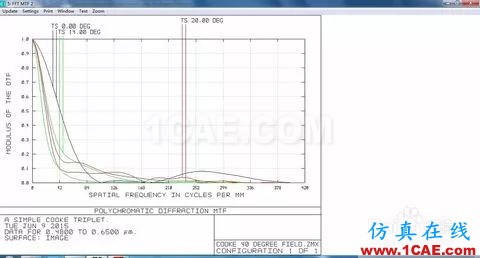

FFT MTF:利用FFT(快速傅里葉變換算法),對全部視場位置計算衍射MTF數據。其基于瞳面數據,最終得到不同空間頻率的正弦波物體的調制度函數,當然也可以通過MTF窗口中的Setting選項進行選擇顯示傅里葉變換結果的實部、虛部、相位或方波類型。方波MTF指的是某空間頻率的方波目標的調制度響應。

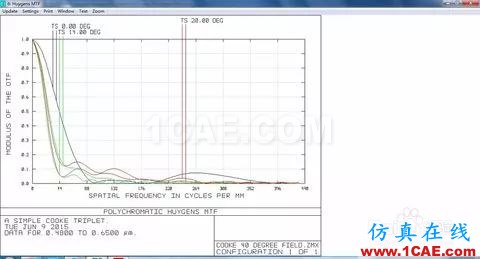

Huygens MTF:使用惠更斯直接積分算法計算衍射MTF數據,是惠更斯PSF的快速傅立葉變換。

Geometric MTF:計算幾何MTF,基于像差數據,是對衍射MTF的近似。如果系統性能遠離衍射極限,該工具很常用。其對于大像差系統,在低空間頻率處精度很高。

來源:網絡
