射頻PCB器件匹配優化方法：ADS Co-Simulation

2016-11-22  by:CAE仿真在線  來源:互聯網

在進行射頻PCB電路設計的時候,我們一般靠“經驗”和“原則”指導設計,某些情況經驗的作用也是有限的。要設計好射頻板級電路,仿真是必不可少的。之所以某些經驗可以替代仿真,是因?yàn)楫a(chǎn)品的電路非常成熟或集成化程度較高,對于創新型的設計,單純依賴經驗往往是不夠的。科學的方法是將PCB封裝和元器件仿真模型進行Co-Simulation半實物仿真,是德科技的ADS軟件是最主流的仿真工具。

下面將給大家展示一個實際仿真案例,將使用不同PCB板材、板厚、線寬和焊盤過渡方式,觀察其對濾波器S參數的影響。分別采用10mil 厚Rogers4350B和20mil厚Ro4003C兩種板材,EM仿真效果如下:

圖1, 4種PCB EM仿真模型

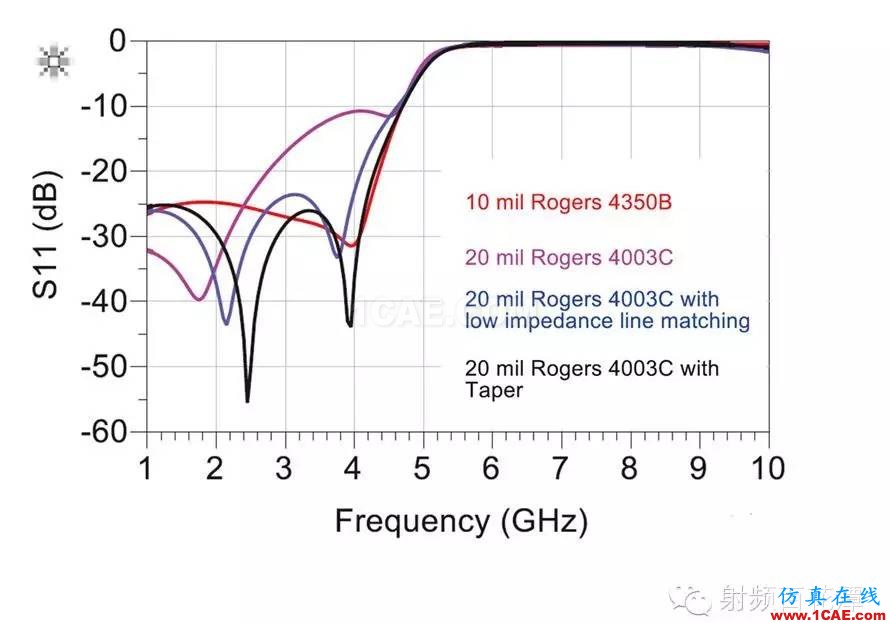

圖2,濾波器回波損耗S11

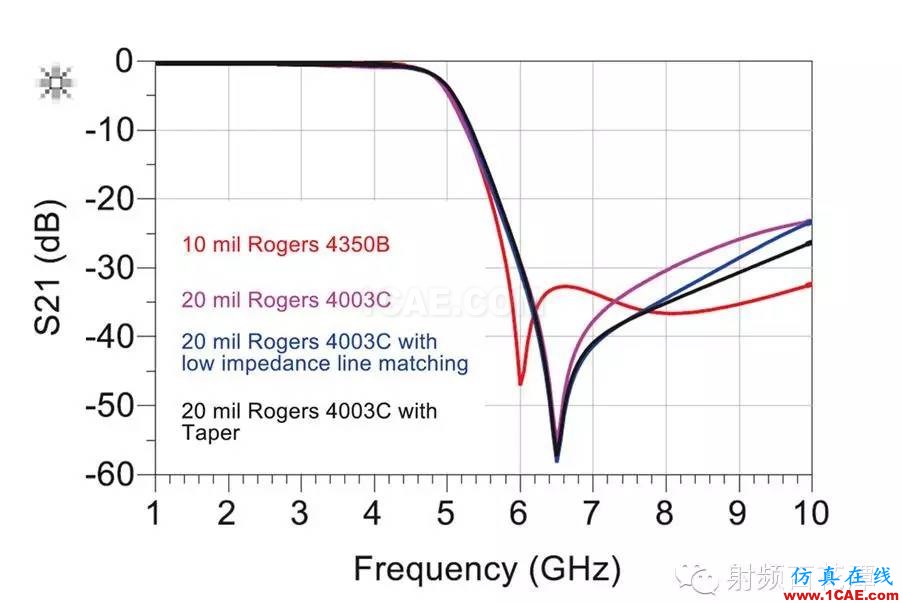

圖3,濾波器插入損耗S21

上圖可知,通過ADS Co-Simulation電磁場仿真的方法,可以得出最優的PCB板厚和走線匹配形式。

最后,在高頻元器件PCB封裝和Layout的時候,一定要按照廠家規格書Datasheet要求制作,才能達到最佳性能。平時比較常見的是很多小伙伴為了簡便起見,沒有嚴格按器件指導手冊要求制作,比如將器件下方8個GND 過孔,改為4個,導致接地不良,很有可能影響電路的高頻性能。

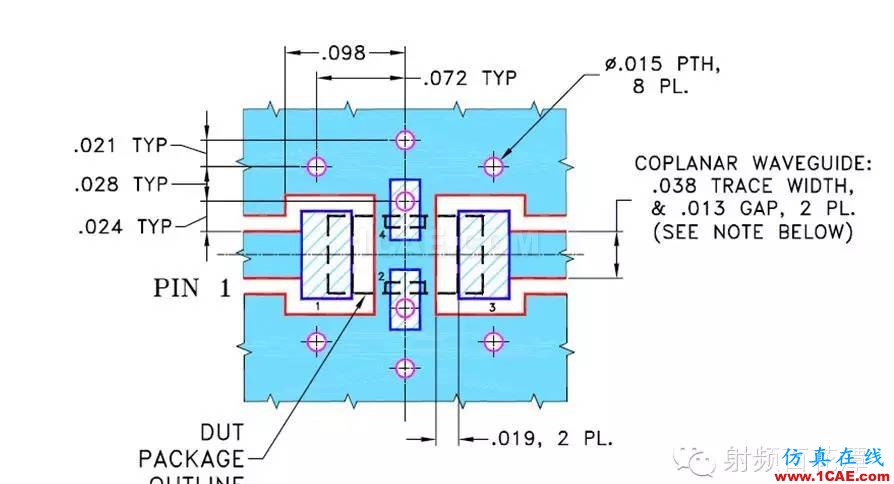

圖4, 某陶瓷濾波器布局布線參考設計
