搜索對講機產品FCC認證中的常見項目解讀
2017-01-06 by:CAE仿真在線 來源:互聯網
對講機類產品如果要銷售到美國等美洲大陸市場,其中最常見的強制認證要求就是FCC(美國聯邦通信委員會)認證。FCC針對對講機的主要常見認證標準有FCC Part 15B、FCC Part 90和FCC Part 95。其中FCC Part 15B部分主要是EMC(電磁兼容)測試內容,FCC Part 90則主要是專業對講機的RF測試內容,而FCC Part 95是民用對講機的RF(射頻)測試要求。本文結合摩爾實驗室(MORLAB)相關人員的實際測試經驗,針對對講機類產品的實際案例及其FCC認證中常見的測試項目進行了一一解析。
1. 對講機產品在FCC認證中EMC(電磁兼容)部分的要求(FCC Part 15B)
1.1 §15.107 Conducted Emissions 傳導騷擾

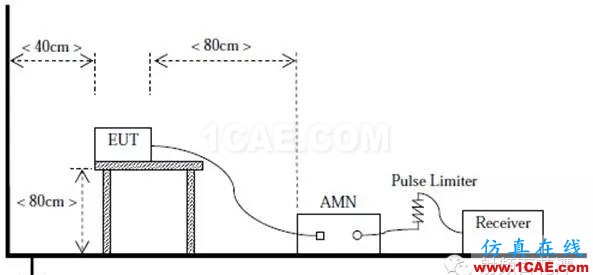

1.1.1 測試布置圖:
備注:木質桌子距離垂直鋼板40cm,鋼板要接地.
1.1.2 測試限值:

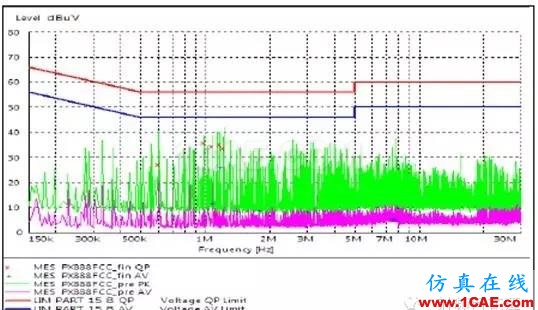

1.1.3 摩爾實驗室實際測試案例展示:
1.2 §15.109 Radiated Emission輻射騷擾

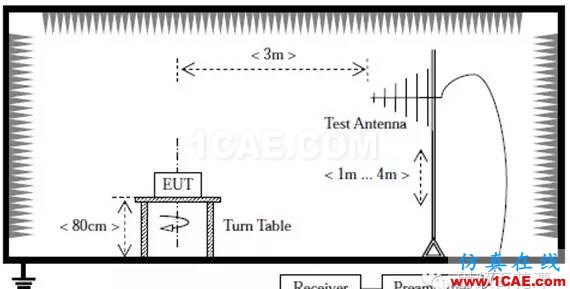

1.2.1 測試布置圖:
1.2.2 測試限值:

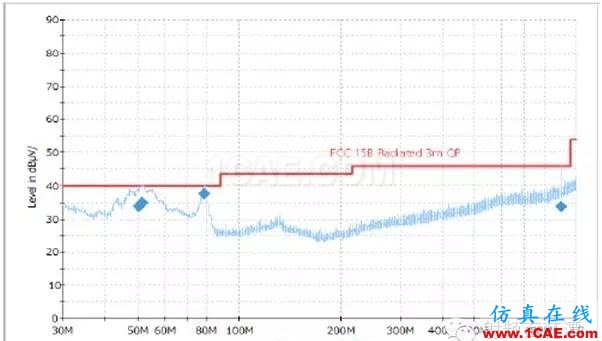

1.2.3 摩爾實驗室實際測試案例展示:
2. 對講機產品在FCC認證中RF(射頻)部分的要求(FCC Part 90)
2.1 §2.1046、90.205 Maximum Transmitter Power 最大發射功率
2.1.1 傳導發射功率

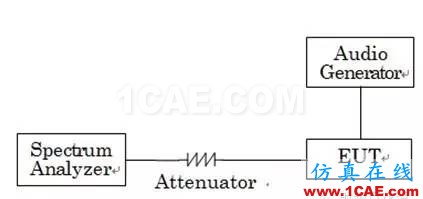

2.1.1.1 測試布置圖:
2.1.1.2 測試步驟:
EUT通過足夠大的衰減連接到頻譜儀上,并設置合適的分析帶寬和測量范圍進行測量。
2.1.1.3 測試限值:
FCC對此項測試沒有具體限值要求,一般來說,功率最好不要超過產品的額定功率

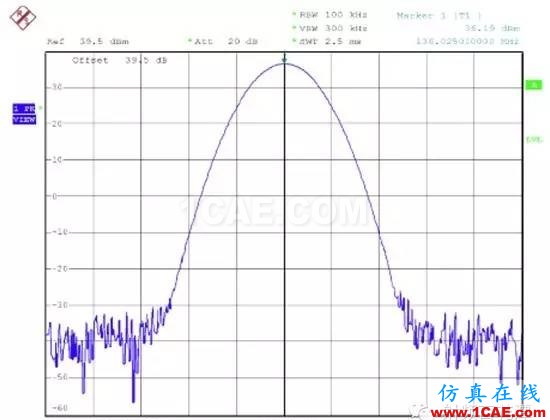

2.1.1.4 摩爾實驗室實際測試案例展示:
2.1.2 輻射功率

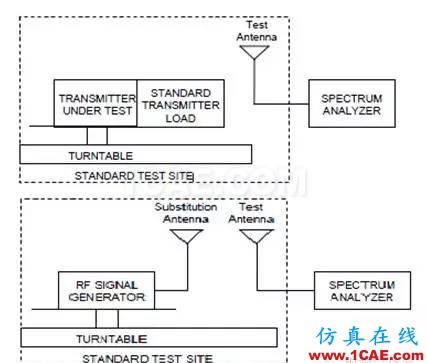

2.1.2.1 測試布置圖:
2.1.2.2 測試限值:
FCC對此項測試沒有具體限值要求,一般來說,功率最好不要超過產品的額定功率
2.1.2.3 摩爾實驗室實際測試案例展示
2.2 §2.1047,90.207 Modulation Characteristics調制特性
2.2.1 調制限值
2.2.1.1 測試布置圖:
2.2.1.2 測試限值:
12.5KHz信道間隔頻偏不超過2.5KHz,25KHz信道間隔頻偏不超過5KHz。

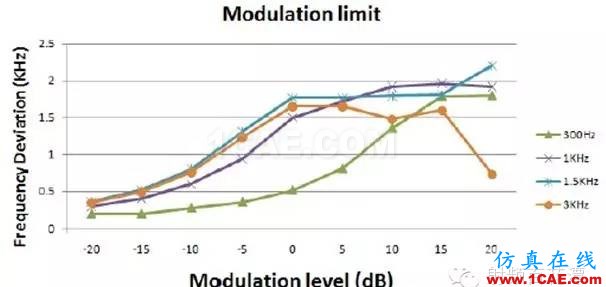

2.2.1.3 摩爾實驗室實際測試案例展示:
2.2.2 發送音頻頻率響應
2.2.2.1 測試布置圖:

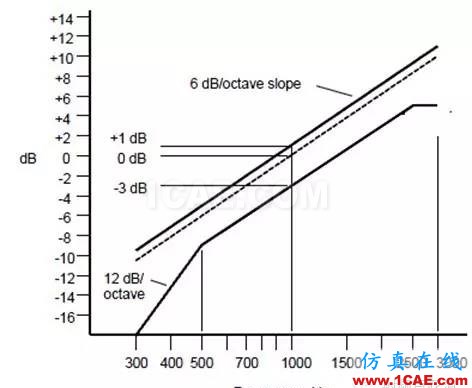

2.2.2.2 測試限值:

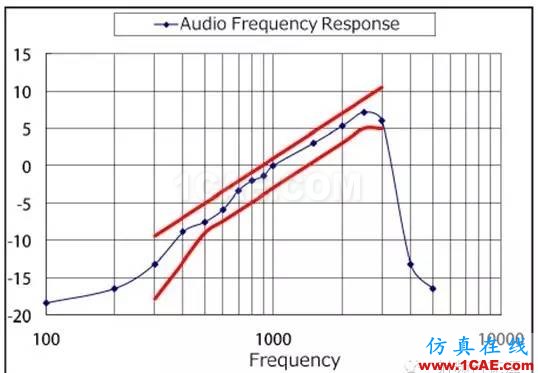

2.2.2.3 摩爾實驗室實際測試案例展示:
2.2.3 音頻低頻濾波響應

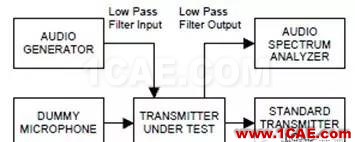

2.2.3.1 測試布置圖:

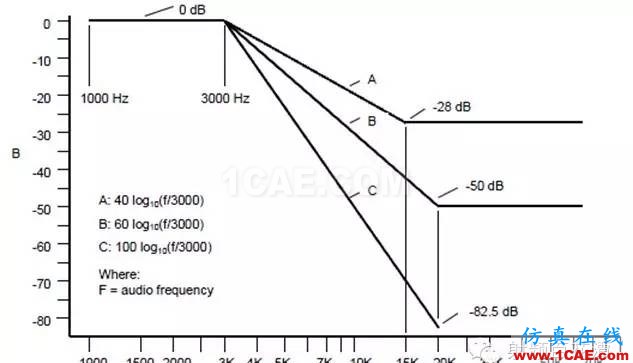

2.2.3.2 測試限值:
a.工作頻率在25MHz~174MHz之間,信道間隔為20,25或30KHz時,需要滿足 ;
b.工作頻率在406MHz~512MHz之間,信道間隔為25 KHz時,需要滿足 ;
c.工作頻率在138MHz~174MHz或406MHz~512MHz之間,信道間隔為12.5或15KHz時,需要滿足 ;

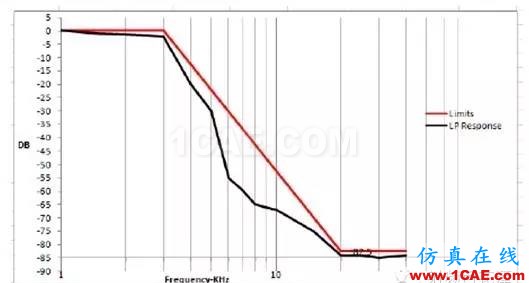

2.2.3.3 摩爾實驗室實際測試案例展示:
2.3 §2.1049,90.209 Occupied Bandwidth Of Emissions占用帶寬
2.3.1 測試布置圖:
2.3.2 測試限值:
12.5KHz信道間隔的占用帶寬需要小于11.25KHz,25KHz信道間隔的占用帶寬需要小于20KHz。
2.3.3 摩爾實驗室實際測試案例展示:
2.4 §2.1046,90.210 Emission mask 發射波罩
2.4.1 測試布置圖:
2.4.2 測試限值:

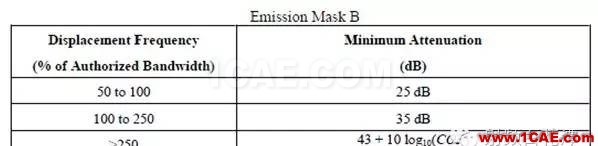

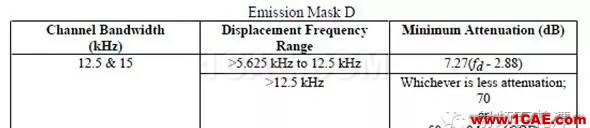

12.5KHz信道間隔需要滿足Mask D的要求,25KHz信道間隔需要滿足Mask B的要求。

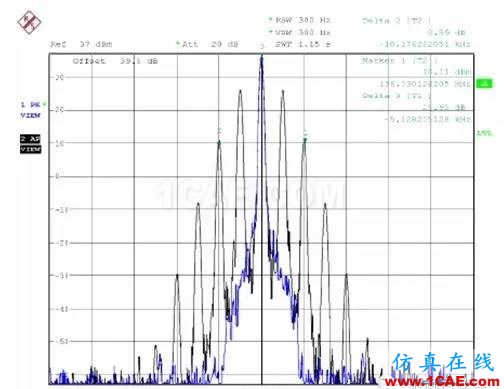

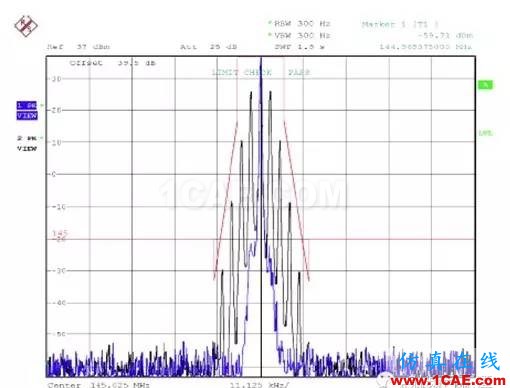

2.4.3 摩爾實驗室實際測試案例展示:
2.5 §2.1053,90.210 Radiated Spurious Emission 輻射雜散

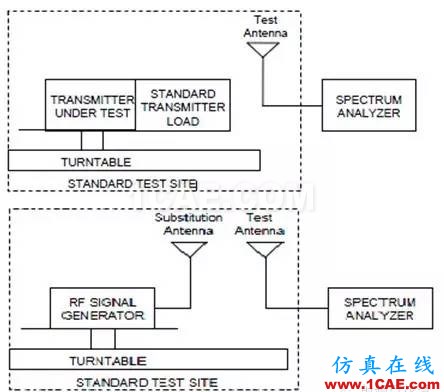

2.5.1 測試布置圖:
2.5.2 測試限值:
12.5KHz信道間隔需要小于-20dBm,25KHz信道間隔需要小于-13dBm。

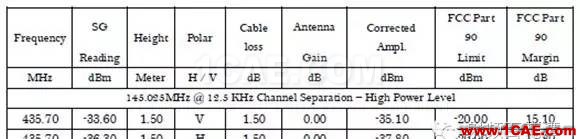

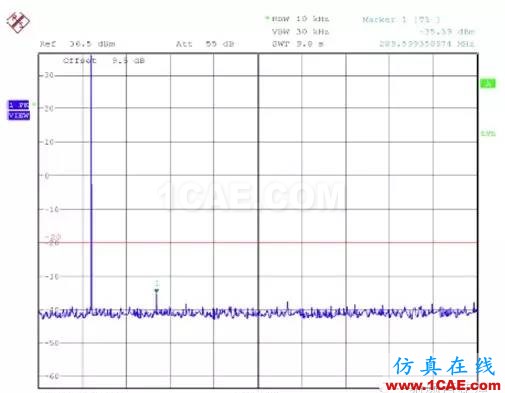

2.5.3 摩爾實驗室實際測試案例展示:
2.6 §2.1053,90.210 Spurious Emission At Antenna Terminals 傳導雜散
2.6.1 測試布置圖:
2.6.2 測試限值:
12.5KHz信道間隔需要小于-20dBm,25KHz信道間隔需要小于-13dBm。
2.6.3 摩爾實驗室實際測試案例展示:
2.7 §2.1055,90.213 Frequency Stability 頻率穩定度

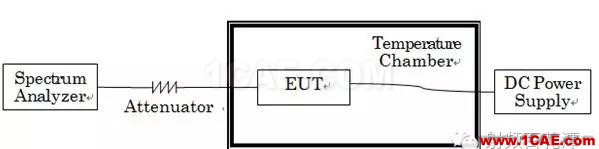

2.7.1 測試布置圖:

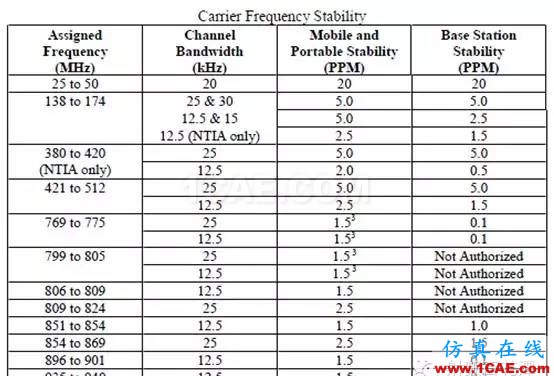

2.7.2 測試限值:

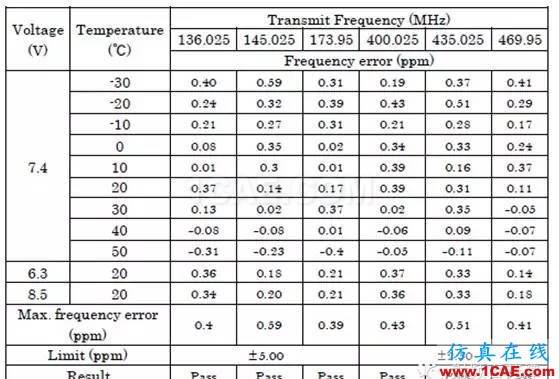

2.7.3 摩爾實驗室實際測試案例展示:
2.8 §90.214 Transient Frequency Behavior 發射頻率特性

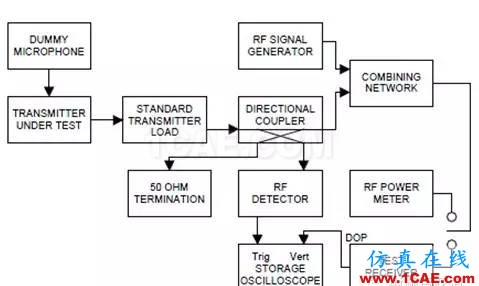

2.8.1 測試布置圖:

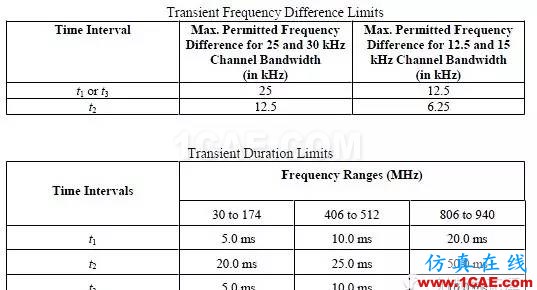

2.8.2 測試限值:

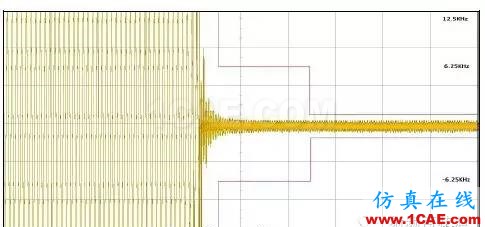

2.8.3 摩爾實驗室實際測試案例展示:
需要特別說明的是:在針對對講機的FCC認證中,也可能會涉及到比吸收率(SAR)部分的測試要求,這部分所遵循的標準為FCC OET65。
