ANSA中那些“一鍵”能搞定的事情

2017-03-13  by:CAE仿真在線  來源:互聯網

在使用ANSA進行數模的前處理過程中,有效的操作能使你事半功倍。現在就為各位看官展示ANSA中那些“一鍵”能搞定的事情。

一、調整網格質量

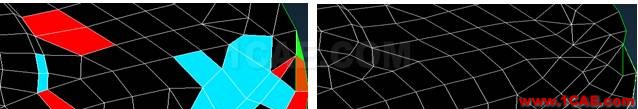

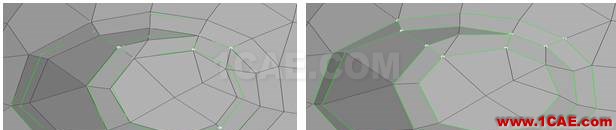

在初步生成網格時,往往會有部分網格不符合質量要求,出現翹曲,扭曲等等情況,而在ANSA中可以使用Fix Quality ,Smooth,Reconstruct,Reshape,實現網格質量的“一鍵”調整。

FixQuality

Smooth

Reconstruct

Reshape

二.還原模型

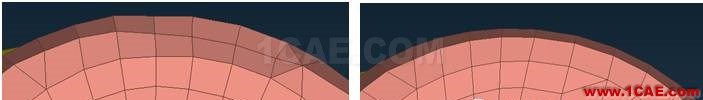

在進行網格質量調整的過程,往往會出現原始幾何的特征(點、線、面)發生偏移,網格模型發生畸變等,從而影響原始模型的準確度。可以使用Origin,Align實現模型的“一鍵”還原。

Origin

Align

三 數據的有效編碼

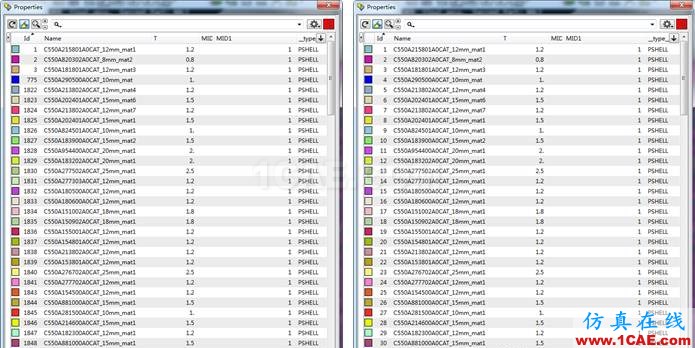

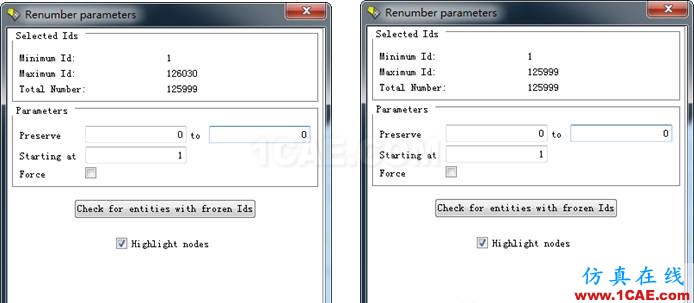

在進行前處理過程,往往會遇到PID,MID,SET以及單元、節點的龐大數據編碼,而且順序雜亂無章,傻傻分不清楚。可以使用COUNTER,Renumber來實現數據的“一鍵”有序編碼。

COUNTER

Renumber

通過以上的介紹,可以更加直觀地了解ANSA操作的方便與快捷。本文中只是對命令的效果進行展示,至于操作,還望大家仔細體會,感受ANSA的“神奇”。
