ANSA中的萬能六面體劃分方法——Hexa Block

2017-03-13  by:CAE仿真在線  來源:互聯網


一、概述

ANSA作為前處理軟件,有著其他前處理軟件不可比擬的優勢。HEXABLOCK在ANSA中是一個獨特的工具,它與傳統創建六面體的方法不同,它是通過創建基于模型的一個盒子來快速實現六面體的生成。應用HEXABLOCK劃分六面體網格,如果模型進行修改,用戶也只需用對BOX框進行調整,重新生成即可得到新的網格模型。同時,HexaBlock的另一個優點是利用Hexa Block生成六面體網格不僅可以在幾何上直接生成,也可以在已經生成的網格上作出修改生成六面體網格。

二、生成六面體網格

如圖示為一個劃分了三角形單元連桿模型。下面將介紹怎么生成六面體網格。

ANSA中的萬能六面體劃分方法——Hexa BlockANSA培訓教程圖片1

圖1 連桿模型

1. 建立Box

在ANSA的Hexa Block面板下,選擇Boxes中的New>Ortho 功能建立Box。由于模型的前后兩個軸承嵌套,因此Box的建立分為前后兩部分建立,最后進行Box的連接。由于模型對稱,所以可以建立一半的Box,再做對稱處理。

(1) 首先對連桿前軸承嵌套進行Box的建立

ANSA中的萬能六面體劃分方法——Hexa BlockANSA培訓教程圖片2

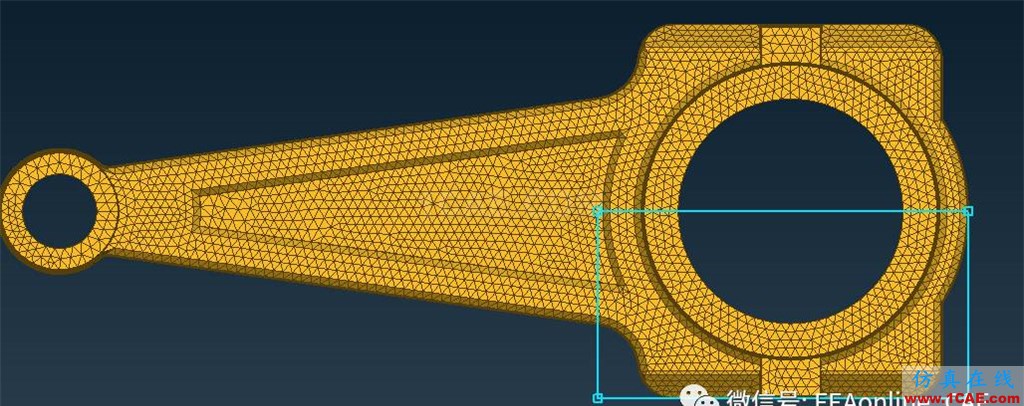

圖2 前軸承嵌套的Box

根據模型特征,切分HexaBlock Box,并進行投影操作,使Box與模型相適應,如圖所示。

ANSA中的萬能六面體劃分方法——Hexa BlockANSA培訓教程圖片3

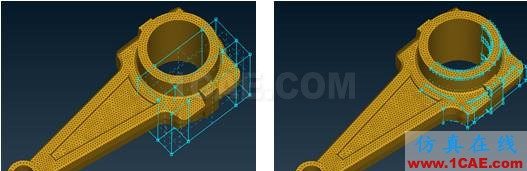

圖3 切分Box 圖4 Box投影


ANSA中的萬能六面體劃分方法——Hexa BlockANSA仿真分析圖片4

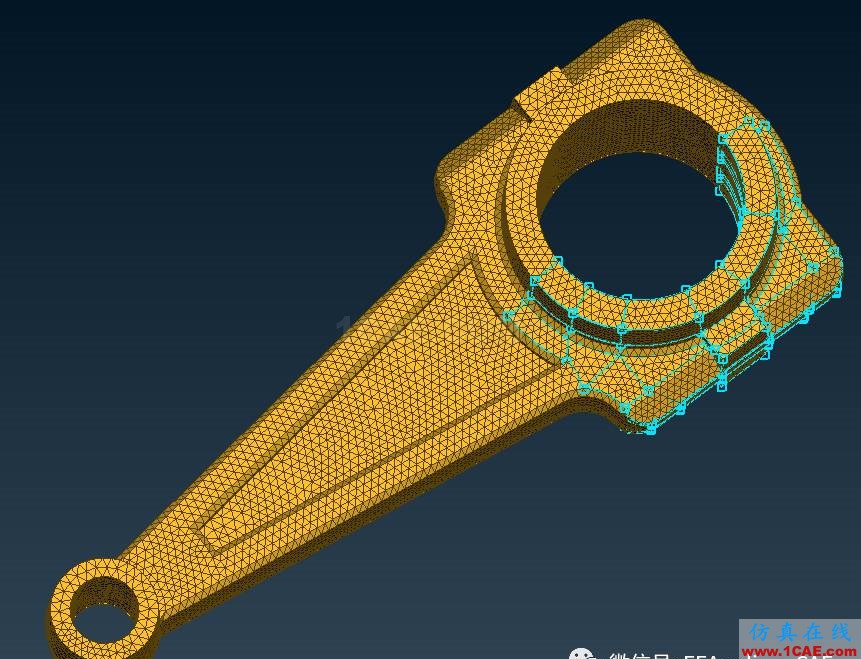

圖5 Box與模型相適應

(2)對連桿后軸承嵌套進行Box的建立


ANSA中的萬能六面體劃分方法——Hexa BlockANSA仿真分析圖片5

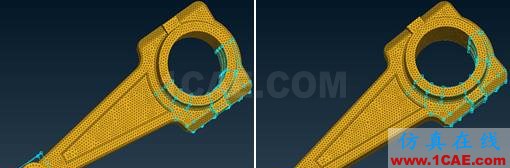

圖6 后軸承嵌套的Box 圖7 Box與模型相適應

(3)建立前后軸承嵌套的連接Box,并對新建立的Box進行切割和投影,使其與模型相適應。


ANSA中的萬能六面體劃分方法——Hexa BlockANSA仿真分析圖片6

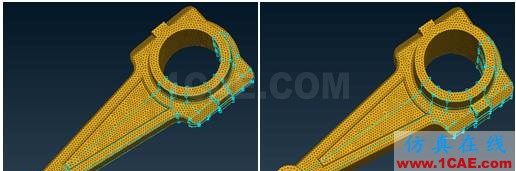

圖8 連接Box 圖9 Box與模型相適應


2. 對建立好的Box進行對稱操作。

(1)在HexaBlock 面板下,使用Copy命令,對稱HexaBlock Boxes。

(2)使用Association>Reset命令,使Box與模型釋放。

3. 對模型進行四邊形網格重新劃分。

(1)在HexaBlock 面板下,使用Edges>Length命令,定義網格尺寸。

(2)使用ShellMesh>Map命令,劃分網格。


ANSA中的萬能六面體劃分方法——Hexa BlockANSA仿真分析圖片7

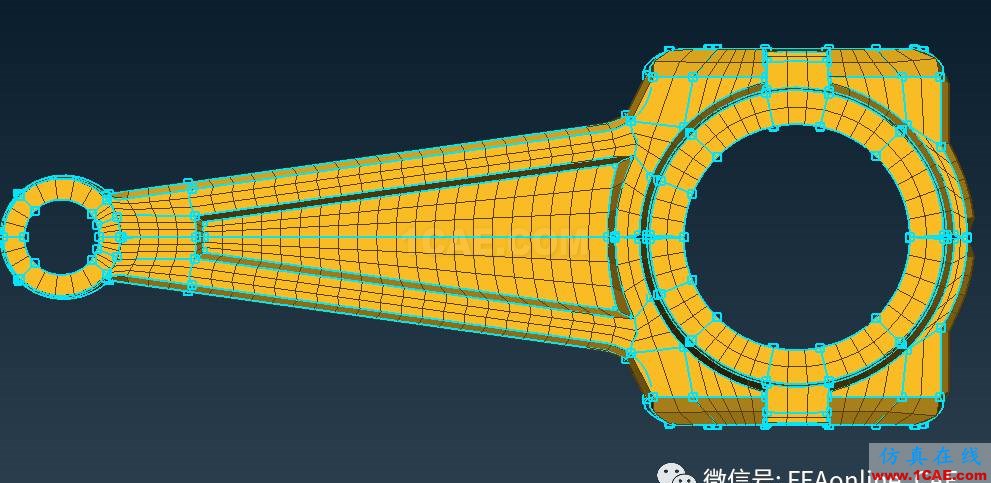

圖10 生成的四邊形單元

4. 生成六面體網格

在HexaBlock 面板下,使用Volume Mesh>PureHexa命令,生成六面體。

ANSA中的萬能六面體劃分方法——Hexa BlockANSA分析案例圖片8

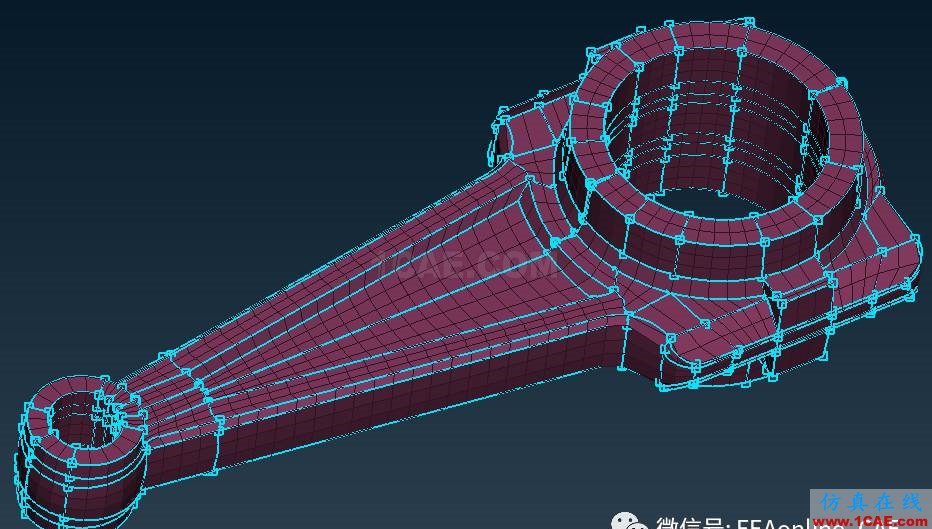

圖11 生成的六面體網格
