搜索ANSA中使用Link功能解決相同幾何上的重復操作問題
2017-03-16 by:CAE仿真在線 來源:互聯網
在ANSA中劃分網格時,經常會遇到相同的幾何,如果逐個去重復做的話,會花費很多時間。對此,本文介紹一種比較方便的方法——ANSA中的Link功能。
Link 功能鍵的位置:Transform>Link(圖1-1)
圖1- 1
Link功能的主要作用:用Link面代替相同的幾何,創建對稱、鏡像或者平移面。然后無論是修改幾何還是劃分網格,只需要在其中任何一個面上進行操作,剩余其它的面都會自動進行相同的操作,無需重復。
下面,本文利用一個簡單例子,來直觀的體現出Link功能的具體操作。
-

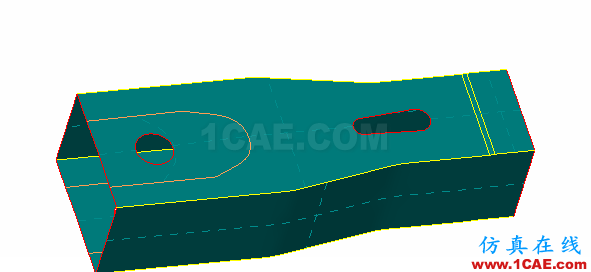

首先,在ANSA中導入一個簡單的幾何模型。(圖1-2)
圖1- 2

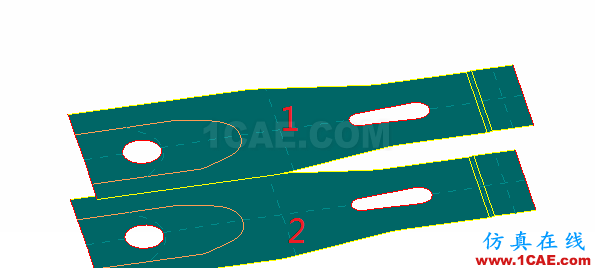

2. 可以看見,該模型1,2兩個面是完全相同的。(圖1-3)
圖1- 3
3. 刪除面2 。

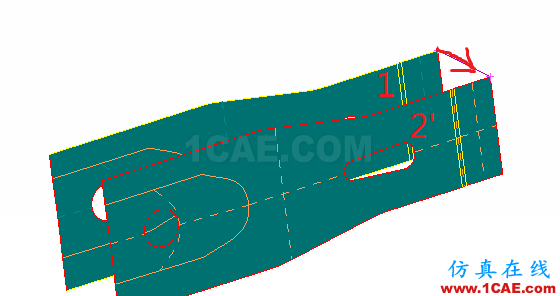

用Link功能將面1復制到面2位置,為面2’ 。(圖1-4)
圖1- 4

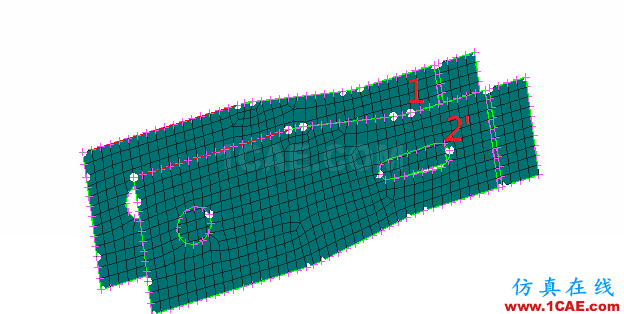

4. 劃分網格。如下圖,面1和面2’網格完全相同。(圖1-5)
圖1- 5

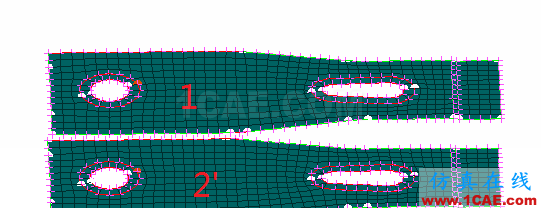

5. 調整面1網格質量,可以看見,面2’網格也隨著面1網格自動改變,始終與面1網格相同。(圖1-6)
圖1- 6
