ANSA/Morphing介紹之二 ——Direct-Morphing

2017-03-13  by:CAE仿真在線  來源:互聯網

通過前文《ANSA/Morphing介紹之一Box-Morphing》大家已經了解了Morphing的一部分功能。

本文我們繼續繼續介紹Direct-Morphing。

如果說Box-Morphing關注的是模型的整體或者一個區域的話,那么Direct-Morphing更多關心的則是模型中的特征。

一、Direct-Morphing的類型

Direct-Morphing不僅可以針對模型的局部特征調整其位置、進行大小的縮放、向某一條邊界進行擬合,可以執行增加特征(包括凸臺、筋條和通孔等)。

二、DFM管理器

在Direct-Morphing的調整操作中,基礎的是Direct Fitting Movement(DFM)。

每個操作都必須包括三個必要因素:

1)移動的目標;

2)可進行位移協調的區域;

3)邊界。

為了方便用戶進行調整操作,ANSA中將一系列的操作整合成為DFM管理器,同時根據顏色進行區分。

用戶可以按照相應的顏色進行區分與設置。

圖1 DFM管理器

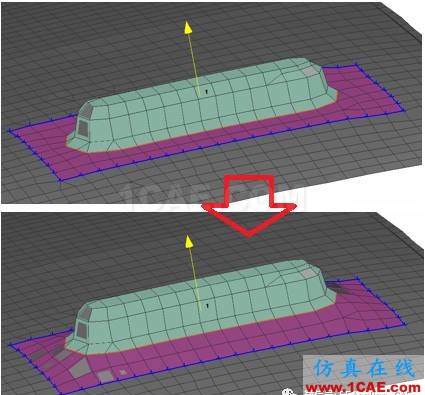

圖2 DFM組成元素示意圖與變形效果

三、增加特征與細節

在已有的模型中,還可以根據實際需要進行特征的添加,如下圖,具體細節在公眾號中還會有相關的文章。

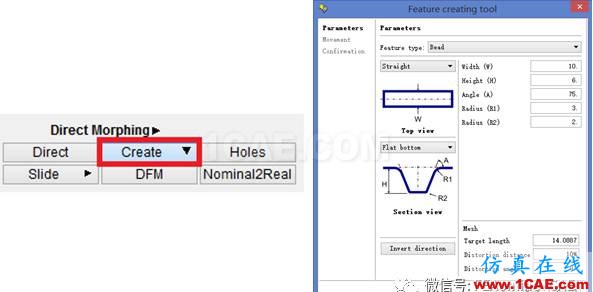

圖3 創建特征 圖4 參數化建模界面

四、調整特征與部件

Direct-Morphing還有一個強大的功能就是對已有的特征或者部件進行位置上的調整。

圖5 調整特征與部件

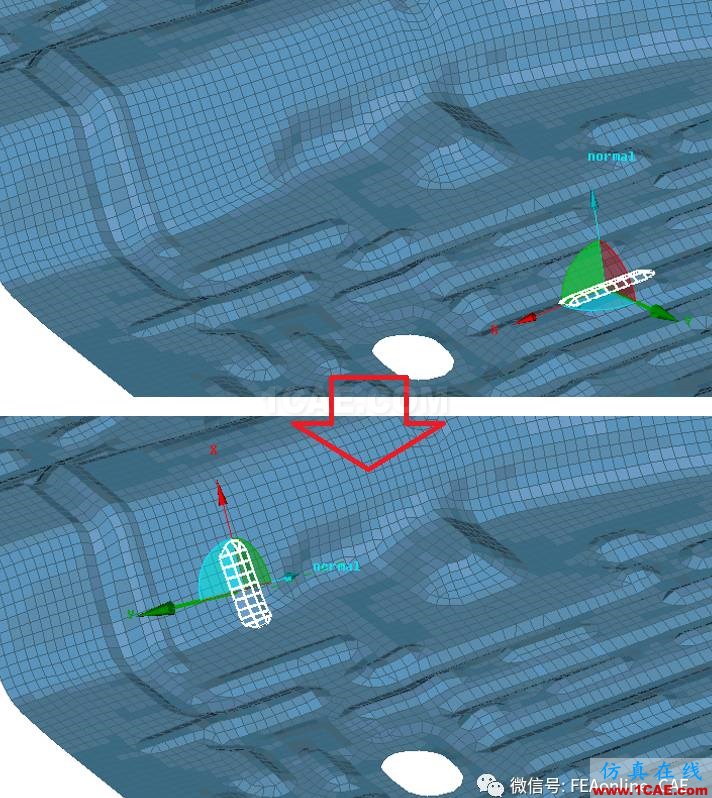

圖6 調整特征效果圖

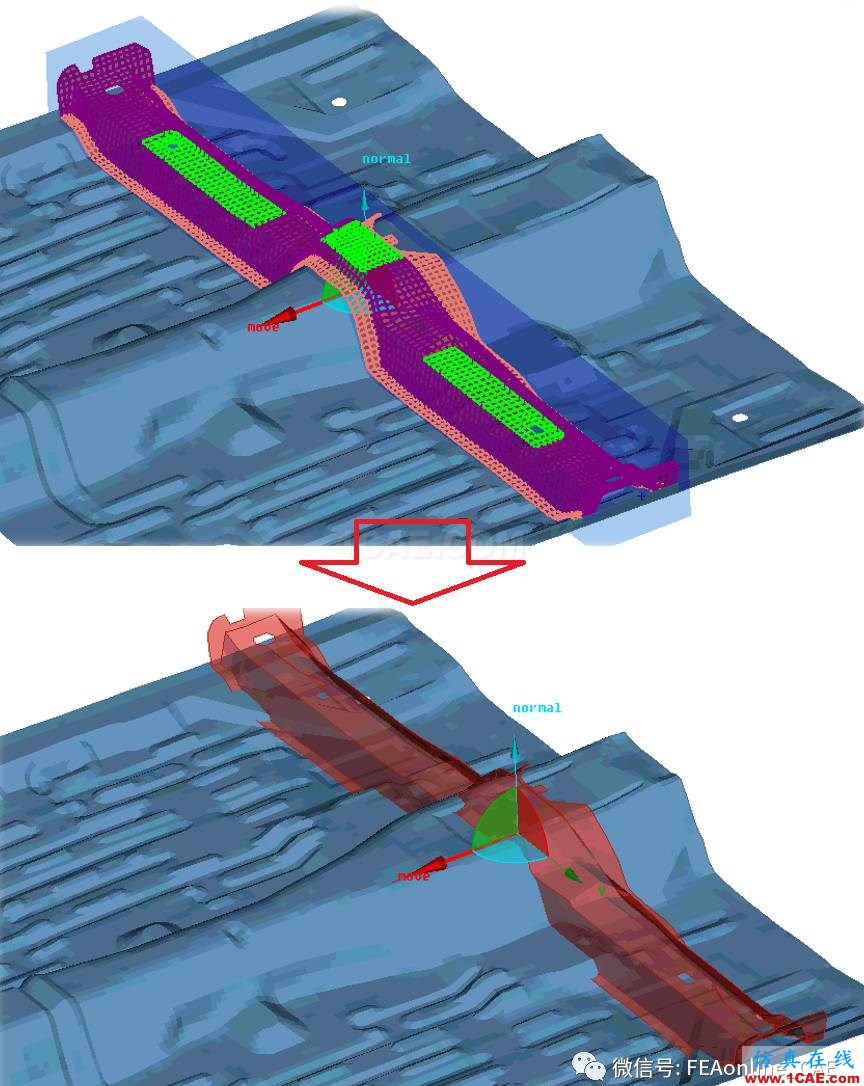

圖7 調整部件效果圖
