Isight實用技術解答

2016-10-24  by:CAE仿真在線  來源:互聯網

1、Isight計算過程中,可能會出現因為某些原因如電源切斷中止計算,之后又需要接著原先的算點往后算。請問能否實現斷點續算?

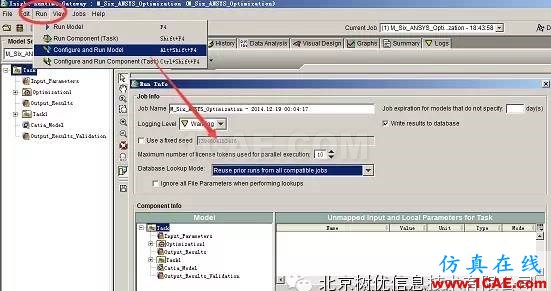

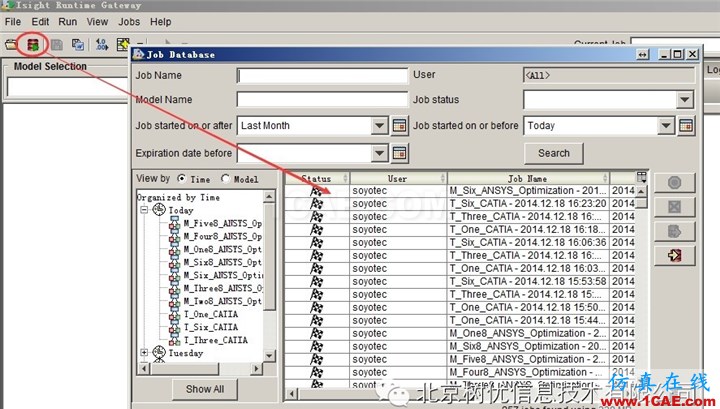

答:可以在runtime gateway中導入沒算完的job,然后在運行設置里面選擇重用之前所有任務后提交運行即可

2、 在Isight中設置了一些參數,如下圖所示,需要將參數的取值范圍限定為離散的數組,同時又需要限定參數間的相對關系,如令B-X255_Width小于等于B-X120_Width,請問如何實現?

答:可以通過兩種方式考慮:

(1)將需要建立約束關系的值用計算器轉換為一個值,然后將這個值在優化中作為約束條件考慮,如 B-X255_Width小于等于B-X120_Width,可以先計算 B=B-X255_Width-B-X120_Width,然后在優化組件的constraint中將B的上限設為0

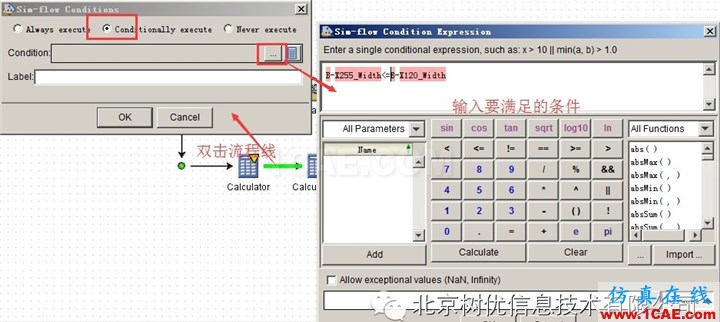

(2)在流程線上加入條件判斷,當滿足B-X255_Width<=B-X120_Width時執行該判斷之后的內容

3、當需要建立比較多的參數時,先創建了一個isight可以識別的文本文件,包含了所需要建立的參數信息,然后在paramaters標簽頁中單擊import,選擇Into all paramaters,導入該文本文件即可生成參數。之后需要對已生成的參數與對應字符串建立映射關系,我的做法是在對應組件的Input或Output屬性頁中點選對應的字符串后單擊“read”或“write”按鈕建立映射關系,如果參數較多,點選效率就比較低且容易出錯,不知道是否有其他更為高效的辦法?

答:是否可以做一個單獨的輸入參數文件,其格式比如是 A = 10 ; B 10 ; C, 10,可以選擇 Name/Value的方式,它會自動關聯名稱和值,比如 A = 10,那么 “10 ”這個值會自動解析成 "A" 這個變量名,或者變量值在文本中的位置有一定的規律,可以考慮用數組,然后通過循環解析的方式實現。
