【優化】Isight專業組件集成之Ansys

2016-10-24 by:CAE仿真在線來源:互聯網

Ansys組件

Ansys組件容許Isight與ANSYS軟件交互。

關于Ansys組件

Ansys組件容許Isight與ANSYS進行數據交換,以及運行ANSYS仿真模擬。Ansys組件是一個應用組件,創建了一個與ANSYS的接口。該組件讀取輸入與輸出文件,并生成輸入與輸出文件。組件可以修改引用的命令文件,改變元素的屬性、負載和材料屬性。該組件可以提取ANSYS軟件輸出文件中的質量屬性、位移、壓力、應力以及固有頻率。通過在Isight參數列表中選擇,可以將輸入和輸出參數映射到Isight。可以使用Isight流程組件(如DOE或Optimization)來探索設計空間和優化模型。

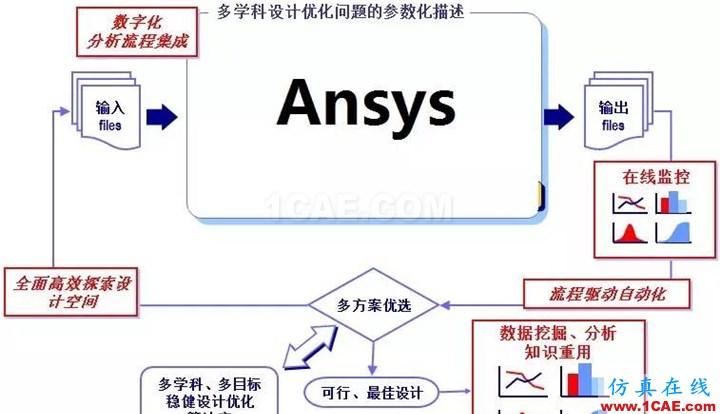

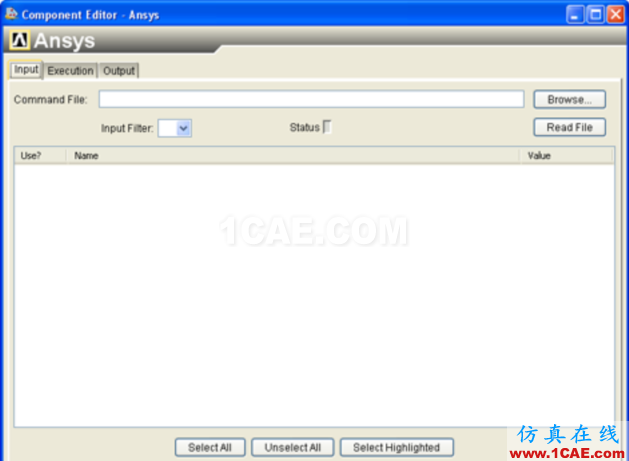

下圖顯示了Ansys組件編輯頁面:

圖1. Ansys組件編輯界面

該組件可以掃描ANSYS的輸入和輸出文件,配置文件控制關鍵字和相關數據行。如果一個特定的配置文件不支持關鍵字或數據項,我們可以對其進行修改。

開始Ansys組件編輯器,雙擊Ansys組件圖標,當完成Ansys組件編輯器配置后,點擊OK關閉編輯器。

Ansys支持的版本

Ansys組件支持ANSYS Mechanical 11和12版本。

前提條件

必須滿足前提條件才能運行Ansys組件。在使用Ansys組件之前,必須執行以下操作:1. 必須在計算機上安裝了ANSYS軟件;2. ANSYS配置文件必須出現在執行選項卡上指定的位置,否則,該組件將提醒你使用默認設置。

配置Ansys組件

你可以選擇輸入和輸出參數,設置執行選項,并查看信息組件。

一、選擇輸入文件和參數

你可以選擇你想要在Isight模型中使用的Ansys輸入文件和參數。

1. 雙擊Ansys組件圖標

將出現Ansys Component Editor面板。

2. 從Ansys Component Editor面板,單擊選擇Input標簽。

3. 單擊Browse。

4. 導航到你想要使用的ANSYS輸入文件,并單擊Open,Ansys組件支持.lgw, .inp, 以及.dat格式的文件。

5. 單擊Read File,Status欄顯示了文件加載過程。

注:如果在指定位置不存在Ansys配置文件,將彈出Ansys Config Warning對話框,如果想要組件使用默認設置,單擊OK按鈕。

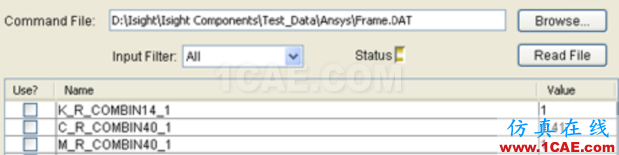

圖2. 輸入標簽的輸入參數

6. 可以使用輸入參數過濾器過濾參數列表,如果參數列表過大,建議使用這一功能。

7. 通過下列方式在Isight模型中選擇你想要使用的參數:

選項	描述
Click the Check box	選擇一個獨立的參數
Select All	選擇所有參數
Unselect All	清除所有被選擇的參數
Select Highlighted	選擇高亮顯示的參數

以上操作使得所選參數添加到Isight,參數被映射到Ansys組件,并且使得相應的Isight模型使用該參數。

注:不能在組件編輯器編輯組件的參數名稱和數值。

8. 點擊OK關閉編輯頁面,并返回到Design Gateway。

設置執行選項

你可以通過此項設置控制的執行選項包括Ansys命令行,組件超時,以及是否在繼續之前等待輸出文件。指定的配置文件也可以在該選項卡中,以及在解析輸入文件時如何處理支持輸入文件。

1. 雙擊Ansys組件圖標,將彈出Ansys Component Editor頁面。

2. 從Ansys Component Editor頁面,單擊Execution面板。

3. 配置Runtime Options如下:

a) 定義命令行。

默認的命令行是:ansys100.exe -p ane3fl –b。例如""C:\ANSYS Inc\v100\ANSYS\bin\intel\ ansys100.exe" -p ane3fl -b" -j Frame -i Frame.DAT -o Frame.OUT,這里的C:\ANSYS Inc\v100\ANSYS\bin\intel\ ansys100.exe是Ansys的可執行文件路徑,Frame是工作名稱,Frame.DAT是輸入文件,Frame.OUT是輸出文件。單擊Browse可以指定一個不同的命令行。

b) 在Time Out輸入一個值(以秒為單位)來指定多長時間之內運行未執行完成則判定為執行失敗。默認值為300秒

c) 如果你想要組件等待指定的時間之后ANSYS輸出文件才可用,那么選擇Wait for output file,如果組件在一個復雜龐大的系統中,并且需要排隊的時候,選擇這個選項。

在Max Wait輸入組件等待輸出文件的可用時間。在Additional Wait輸入可用的輸出文件完成分配的額外時間。默認的Max Wait是0秒,默認的Additional Wait是30秒。

4.如下方式配置Designtime Option:

a) 特定的配置文件

Ansys配置文件允許組件從ANSYS輸入和輸出文件提取組件的配置參數。Ansys配置文件的默認路徑是<Isight installation directory>\ intel_a\reffiles\SMAFIPconfig\Ansys\NCConfig.txt。單擊Browse定位一個不同的配置文件。

b) 如下選擇Supporting Input Options:

選項	描述
Prompt before parsing supporting input file	當發現輸入文件后,準確的解析
Parse all supporting input files	解析所有支持的輸入文件
Do not parse supporting input files	不支持輸入文件解析

注:所有涉及到的文件必須存在于相同的目錄中,并且必須支持輸入命令使用相對路徑。

例如:/INCLUDE, 'fan', 'igs' 是被支持的

/INCLUDE, 'C:\Testcases\ray\fan', 'igs' 是不被支持的

IGESIN, 'fan', 'igs' 是被支持的

IGESIN, 'C:\Testcases\ray\fan', 'igs' 是不被支持的

*TREAD, TABLE, 'fan', 'igs' 是被支持的

*TREAD, TABLE, ' C:\Testcases\ray\fan', 'igs' 是不被支持的

5. 單擊OK保存設置,并返回Design Gateway

選擇輸出文件和參數

可以選擇Isight模型想要使用的ANSYS的輸出文件,輸出文件路徑基于輸入文件路徑自動配置。

1. 雙擊Ansys組件圖標,將彈出Ansys Component Editor面板。

2. 從Ansys Component Editor面板選擇Output標簽。

3. 單擊Browse。

4. 導航到想要使用的ANSYS輸出文件,并單擊Open。

5. 如果想要刪除現有的輸出文件,單擊Remove File。

6. 單擊Read File,狀態欄將顯示文件加載過程。

注:如果Ansys配置文件不存在于指定位置,則會彈出Ansys配置警告對話框,如果想要組件使用默認設置,單擊OK。

圖3. Output選項卡的輸出參數

7. 通過下列方式,選擇想要在Isight模型中使用的參數:

選項	描述
Click the check box	選擇一個單獨的參數
Select All	選擇所有的參數
Unselect All	清除選擇的參數
Select Highlighted	選擇高亮顯示的參數
