Isight提供了Java和Jython腳本的嵌入接口,可用于操作文件系統、定制復雜的邏輯和數據處理等。
下面以數組求和并顯示來說明Script腳本的使用,其中輸入?yún)?shù)為一個長度為10的實型數組:array,輸出參數為求和所得值:total。使用Script腳本組件的步驟如下:
(1)新建一個空的任務Task,將Script組件拖動到Task的工作流中,如圖1所示。

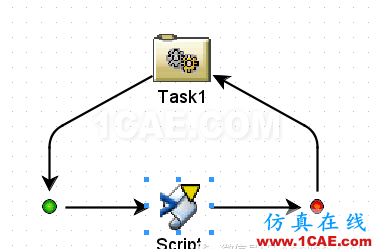

圖 1 Script工作流
(2)雙擊Script組件,彈出Script Component Editor編輯界面,將語言L(fǎng)anguage選擇為Dynamic Java。
(3)單擊“添加參數”按鈕
-
參數名Name:array
-
結構Structure:數組Array
-
模式Mode:Input
-
類型Typer:實型Real
-
維度Array Dimensions:1維
-
長度Size:10
-
可以勾選數組為動態長度數組;Dimensionsare resizable

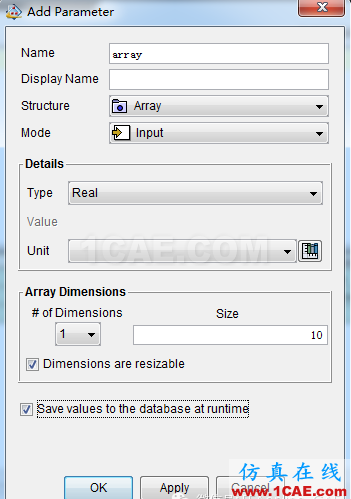

圖 2 “參數創建”對話框
(4)創建名為i的輸入變量(Scalar,Integer,Input),創建名為total的輸出變量(Scalar,Real,Output)。
(5)在Script編輯器中鍵入如下Java代碼: for(i=0;i<array.length;i++){ total+=array[i]; }
jobLog.logInfo(“Thetotal is”+total);

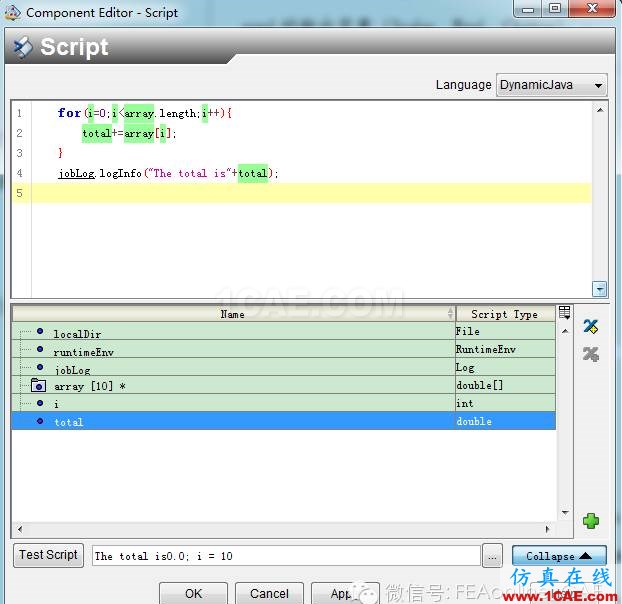

圖 3 Script代碼編輯界面
提示:在腳本中每個變量都必須預先定義聲明,然后通過
(6)單擊Test Script按鈕檢查腳本是否合法,單擊OK按鈕退出編輯器。
(7)保存文件,在DesignGateway中右擊Script組件,在彈出的快捷菜單中選擇RunàRun Component(Script)選項。
(8)運行結束后,進入RuntimeGateway主界面,單擊Script組件,選擇Parameters屬性頁,可查看Input參數和Output參數結果值。

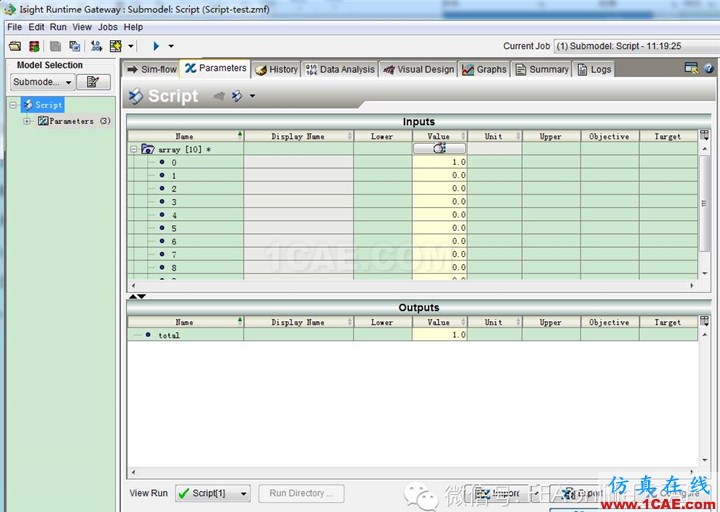

圖 4 Script運行界面
