FLUENT中查看域內流體總質量的方法
CFD計算有時候需要查看計算域內的流體的總質量。對于密度不變的流體(比如水),可以簡單地用體積V乘以密度ρ來得到總質量。但對于密度可變的case(如理想氣體),則需要積分方法來得到總質量。
FLUENT中提供了方便的工具來查看總質量,具體操作方法如下:

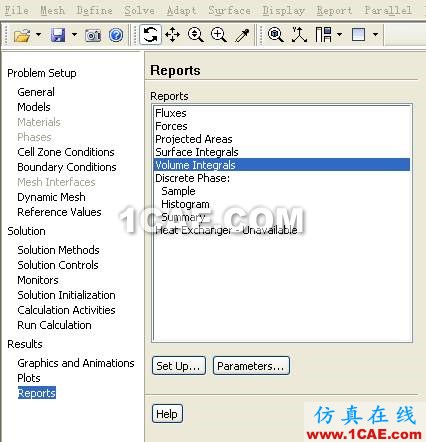

1.在report中選擇Volume Integrals,如圖1所示,點擊set up按鈕,會彈出Volume
Integrals窗口。
圖1

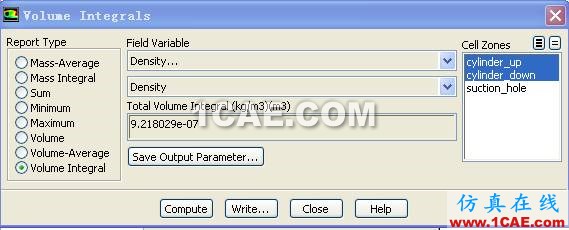

2.在Volume Integrals窗口中,
Report type下選擇volume integral
Field Variable下選擇Density
Cell Zones下選擇要計算的域cell zone名字
然后點擊Compute按鈕,流體的總質量就在Total Volume
Integral下面出現了,單位是kg/m3*m3,也就是kg
(完)
