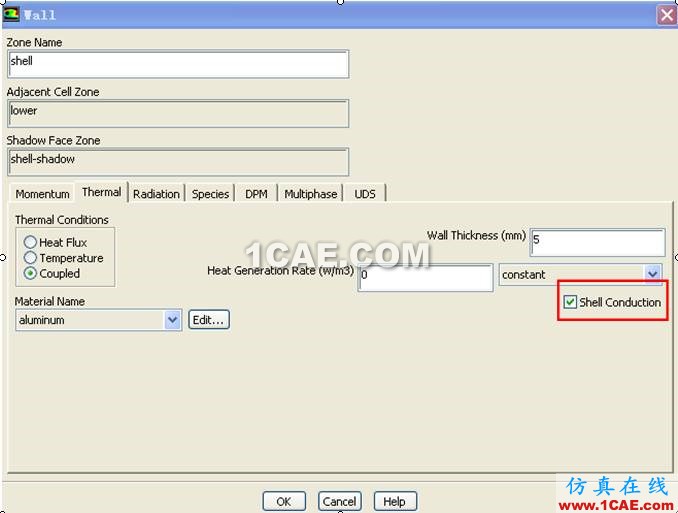

在涉及傳熱計算的仿真中,wall邊界的傳熱條件設置常常需要考慮壁面厚度和shell conduction.在FLUENT中wall邊界的傳熱設置界面如圖一所示。對于有厚度的壁面來說,勾選shell conduction和不勾選會使壁面傳熱的計算結果有很大不同。
圖一
Wall邊界的傳熱設置界面

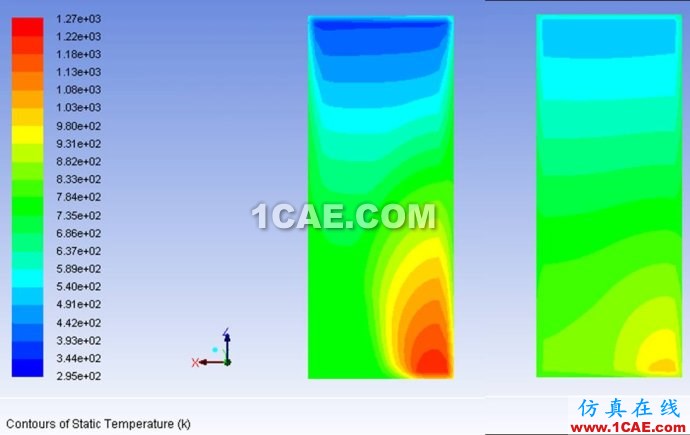

下圖是一個傳熱計算中的coupled wall(鋁板,厚度5mm)在未勾選和勾選了shell
conduction的條件下的溫度分布圖。可以看出二者有明顯的不同。造成這種差異的原因是,未勾選shell
conduction的情況下計算只考慮了垂直wall平面方向的傳熱,而勾選shell
conduction的情況下計算不單考慮垂直wall平面方向的傳熱,還考慮了沿著wall平面的傳熱。
圖二 未勾選shell conduction(左)
勾選shell conduction(右)
對圖二所示的鋁板來說,非常有必要考慮沿著wall平面方向的傳熱,因為鋁的導熱系數非常高,圖二(左)所示的很高的溫度梯度是很不合理的,圖二(右)所示的較為均勻的溫度分布才與實際情況相符。
