搜索FLUENT后處理中的表面積分、通量和力
2016-10-24 by:CAE仿真在線 來源:互聯網
翻譯自《ANSYS FLUENT Theory Guide》
一、表面積分
1.Area
用于計算指定表面的面積。實際上是對指定表面的網格面面積求和。網格面可以是三角形或四邊形。
2.Integral
表面積分是對網格面積與選定變量的點積求和,這些變量可以是密度或壓力
3.Area-weighted Average
計算物理量的面積積分:所有網格面上的物理量與對應網格面的面積乘積之和除以總面積
4.Flow Rate
計算通過表面的物理量的流率:
5.Mass flow rate質量流量
計算通過表面的質量流量:
6.mass-weighted average質量平均
計算物理量的質量平均:
7.sum of field variable
變量求和:計算所選幾何上的所有網格面上變量的和。
8.Facet average
網格面平均:所有網格面上的物理量之和與網格面數求商
9.Facet Minimum
得到選定表面上的所選物理量的最小值
10.Facet Maximum
得到選定表面上的所選物理量的最大值
11.Vertex Average
頂點平均:所有頂點上的物理量之和與頂點數求商
12.Vertex Minimum
得到選定表面上所有vertex上的所選物理量的最小值
13.Vertex Maximum
得到選定表面上所有vertex的所選物理量的最大值
14.Standard deviation
計算指定表面上的指定物理量的標準差:
式中為每一facet上的cell值,為變量的平均值:
15.Uniformity Index(均勻性指數)
均勻性指數描述了指定表面上指定的物理量的變化情況,1為最大值。均勻性指數能夠采用面積或質量進行衡量:area-weighted均勻性指數捕捉量的變化(如組分濃度),mass-weighted均勻性指數捕捉通量的變化(如組分通量)
指定場變量
的area-weighted均勻性指數(
)利用下式進行計算:
其中i為一個擁有n個網格面的網格面索引,
指定場變量
的mass-weighted均勻性指數(
)利用下式進行計算:
其中i為一個擁有n個網格面的網格面索引,
16.Volume Flow Rate
通過表面的體積流量計算:
FLUENT中的變量值是存儲于cell中的,所以facet value及vertex value均是通過插值得到的。
二、通量及力
ANSYS FLUENT提供了一系列工具用于計算表面積邊界上的物理量。這些工具允許用戶獲取通過邊界的傳熱率、邊界上的力及力矩以及表面或體積上的面積、積分值、流量、平均值、質量平均值等。另外,用戶可以輸出幾何及求解數據的圖表,為無量綱系數計算輸入?yún)⒖紨?shù)據,計算表面投影面積。用戶同樣可以保存當前工程的模型、邊界條件以及求解設置報表。主要包括以下內容:
-
穿過邊界的通量
-
邊界上的力
-
面積積分
-
體積積分
1.穿過邊界的通量
-
Mass flow rate:通過對密度、速度向量以及投影面積的點積求和,計算通過邊界的通量
-
Total heat transfer rate:計算整個表面的總熱傳率
,其中
為對流熱傳率,為輻射熱傳率。通過面的傳熱計算取決于所制定的邊界條件。例如,在一個恒溫壁面上的熱傳導利用熱傳導系數、面積投影以及溫度梯度的點積來計算。對于流動邊界,總熱傳率為守恒量的流量。由于受到所使用模型的限制,總熱傳率可能包含顯焓或總焓的對流及能量擴散通量等。注意所有的焓值計算中所使用的參考溫度為298.15K。
-
Radiation heat transfer rate:求和計算整個面上的輻射傳熱率
2.計算力、力矩及壓力中心
壁面區域的沿指定的力向量
式中:
除了計算真實的壓力、粘性力及合力,選定區域上的相關的力系數則通過參考值進行計算。力系數定義為真實力與
的商。此處的
對指定中心A的總力矩向量通過計算壓力及粘性力與力矩向量
式中:
A—指定的力矩中心
B—力原點
如圖1所示。

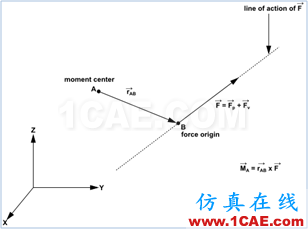

圖1 力矩計算
合力矩方向遵循右手定則。
力矩系數與力系數計算方法類似,不過分子為
,其中此處的
及L分別為密度、速度、面積以及長度。
此外還可以計算沿某一指定軸的力矩。這些力矩值被定義為指定方向的單位向量與相應的壓力、粘性力、總力矩及系數的點積。
為減小取整誤差,計算壓力值是采用參考?jí)毫?duì)單元壓力進行標準化處理。例如,壁面區域上的靜壓力向量,被計算為每一單元面上的力向量之和:
式中,為表面的數量,為表面的面積,為表面的單位法向量
ANSYS FLUENT利用下列公式計算壓力中心。對于一般的力矩中心及軸,合力矩被表達為:
在3D幾何中,使上述兩個方程為零以及使用用戶自定義的參考平面方程,可以獲取應用軸及指定參考平面的交點。在2D幾何中,只有最后一個方程聯合自定義參考線用于計算壓力中心。
