搜索方腔內自然對流的模擬（Rayleigh-bernardproblem）
2016-10-06 by:CAE仿真在線 來源:互聯網
自然對流的模擬比較簡單,通常為了簡化大多數文獻都是采用的Bossinesq假設。該假設的實質將密度的變化轉變為浮力,具體簡化過程及控制方程可參考相關文獻(例如本文給出的參考文獻)

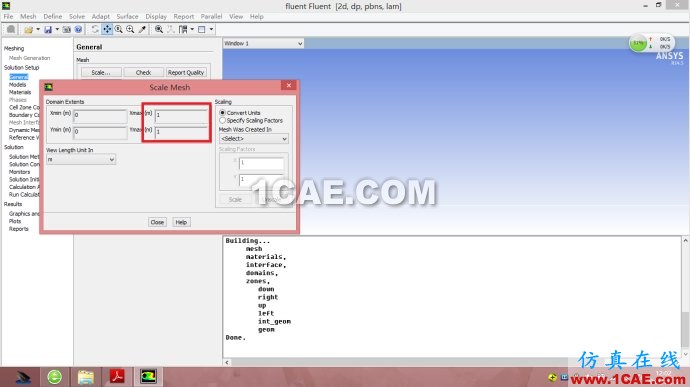

1.首先讀入網格,check&scale,將方腔的長度scale為1(主要是將長度無量綱化)。

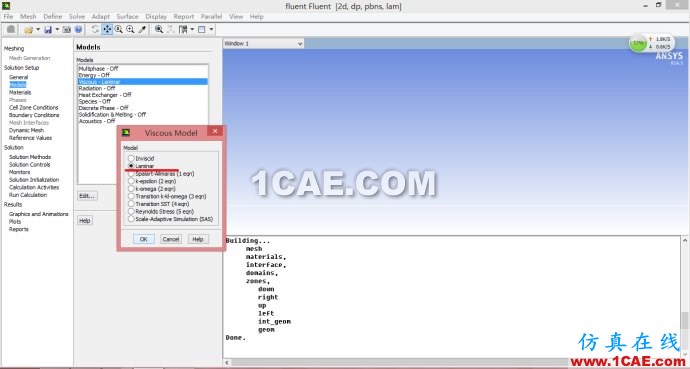

2.計算模型選用層流模型;本文中瑞利數為10e5,故選用層流模型

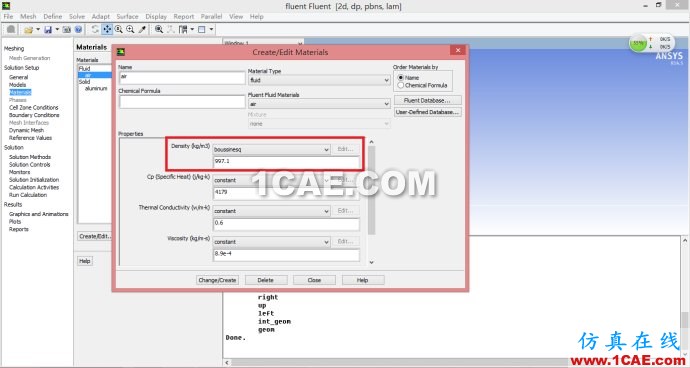

3.設置物性參數,最重要的是密度應選用Bossinesq模型,下面的密度填997.1,該密度表示參考溫度下的值,也即是冷端面溫度下的密度值,我們設置冷端面為300K.

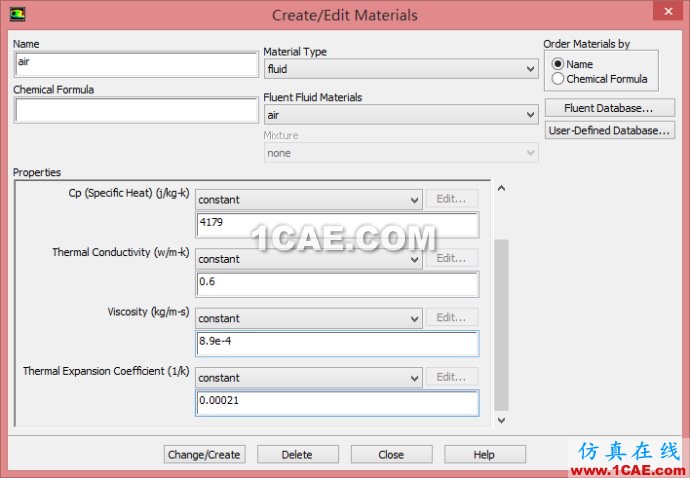

4.其他物性參數,最終保證Pr=6.2,Ra=10e5。

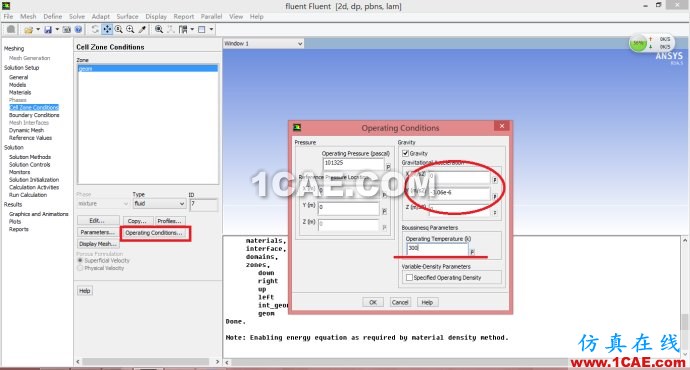

5.設置重力加速度和operating temperature。重力加速度只是為了使Ra=10e5而設定的一個值,并非9.8。

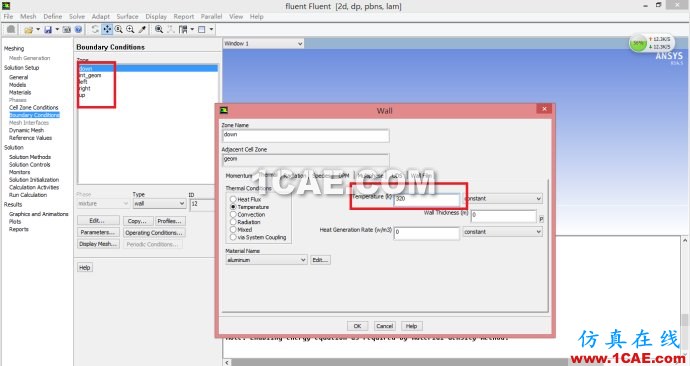

6.設置邊界條件:兩側邊絕熱,底面320K,頂面300K

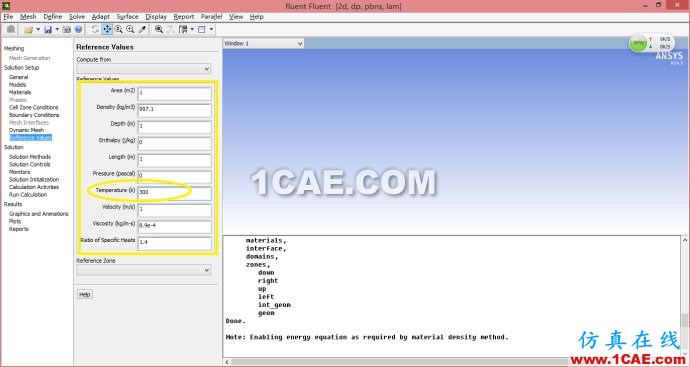

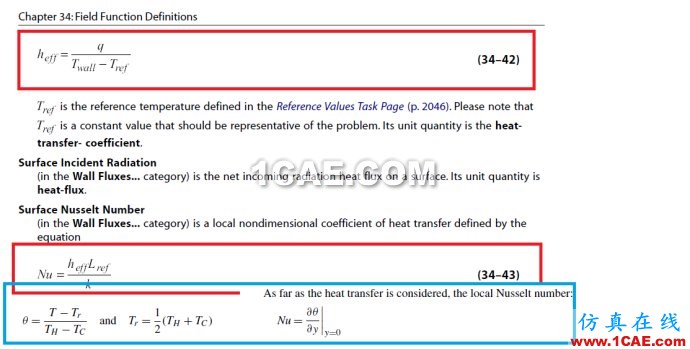

7.設置參考溫度及長度,為后面輸出Nu數做準備,因為Nu數的計算會用到參考溫度和參考長度。

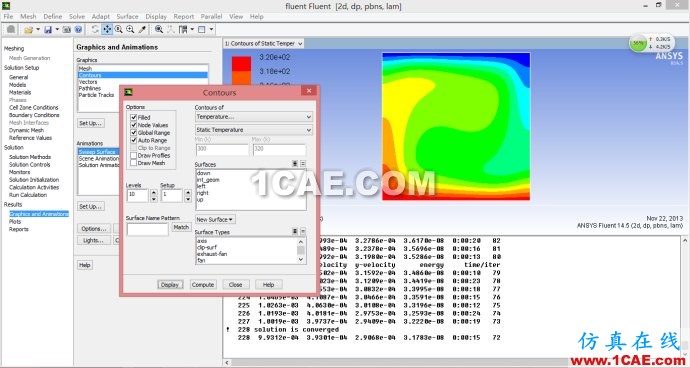

8.計算結果,溫度云圖如下圖所示。
9.底面的局部Nu數

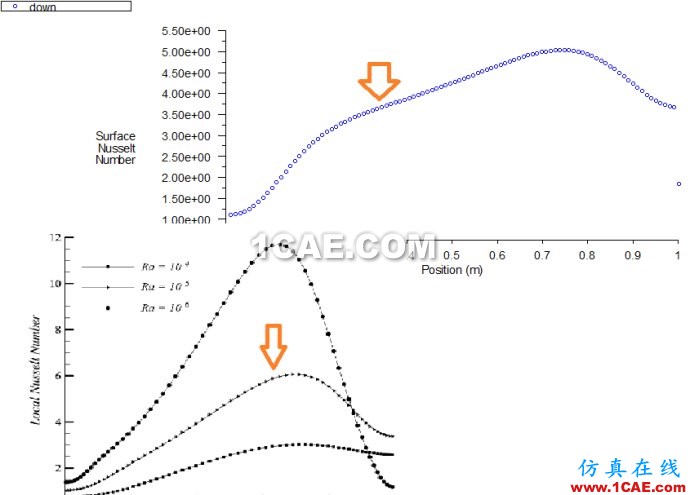

10.結果同參考文獻[1]的對比。
參考文獻:
[1]Ouertatani N, Ben Cheikh N, Ben Beya B, et al. Numerical simulation of two-dimensional Rayleigh–Bénard convection in an enclosure[J]. Comptes Rendus Mécanique, 2008, 336(5): 464-470.
