分配器多相流仿真——?dú)W拉模型和VOF

2017-01-14 by:CAE仿真在線來源:互聯網

一、前言

某公司管路的流量分配系統,出現分配不均情況。經分析,當兩相流體以一定的氣液比穩定運行時,突然增加一股液體(提高氣液比)時,管路分配發生變化并影響之后的分配。原方案出現分配不均情況,因此需要通過仿真的手段改善分配。涉及到委托公司機密,下面只以原方案進行分析。并分別對兩相流中VOF模型和歐拉模型進行區別。先看下效果圖

二、模型和網格

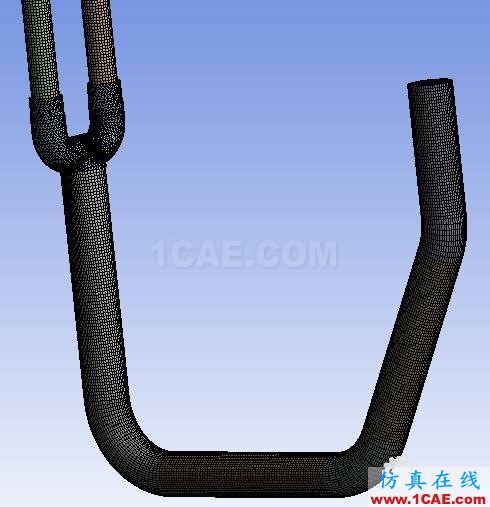

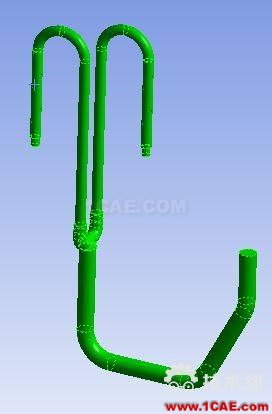

模型見下左圖,部分網格見下右圖。

三、輸入條件

入口速度為1.29m/s;出口為pressure-outlet,氣是第一相,液氣體積比為0.072

四、求解

4.1 歐拉模型

首先采用歐拉模型進行求解。

先計算19000步(晚上計算的),再將修改液氣比為0.18(表示突然涌進一團液體),再計算了3000步。

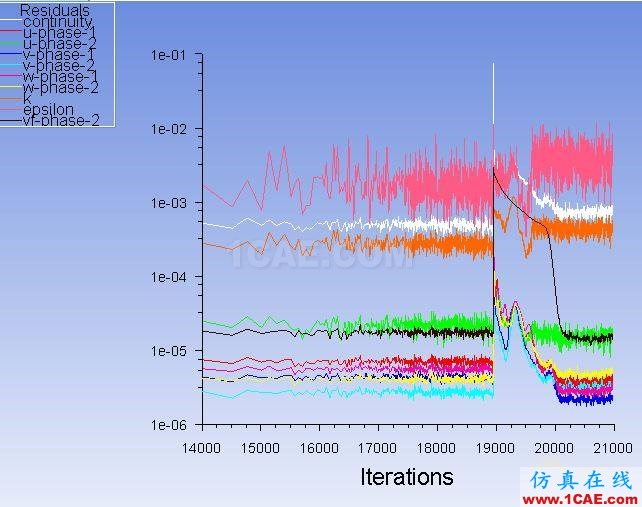

發現:氣態能夠較快收斂,液態需要計算一段時間后質量才能守恒(這個案例是600步左右)。見下面的殘差圖和收斂圖。

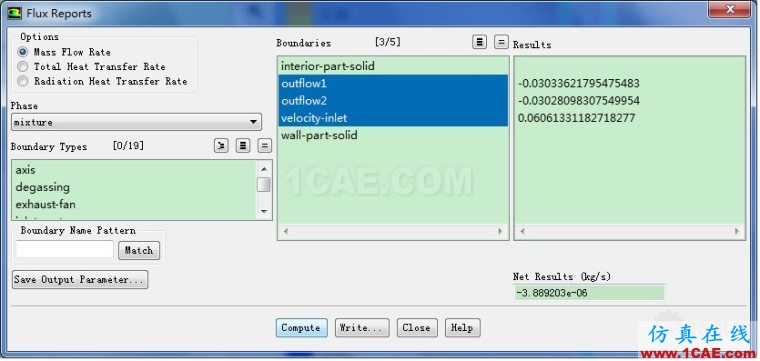

以及report中的進出口誤差計算。

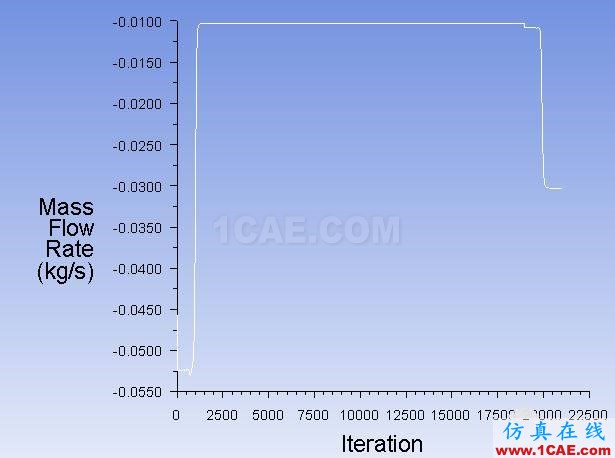

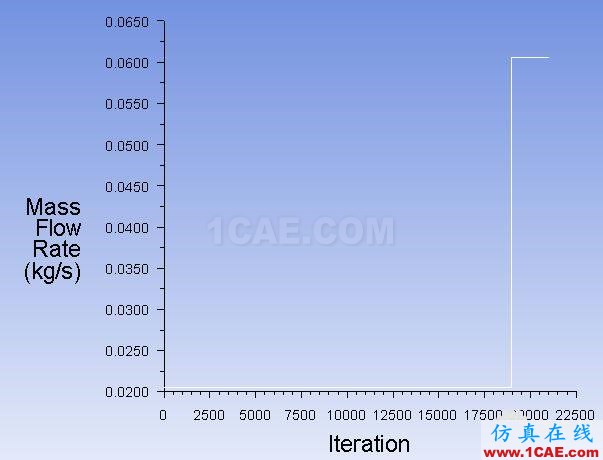

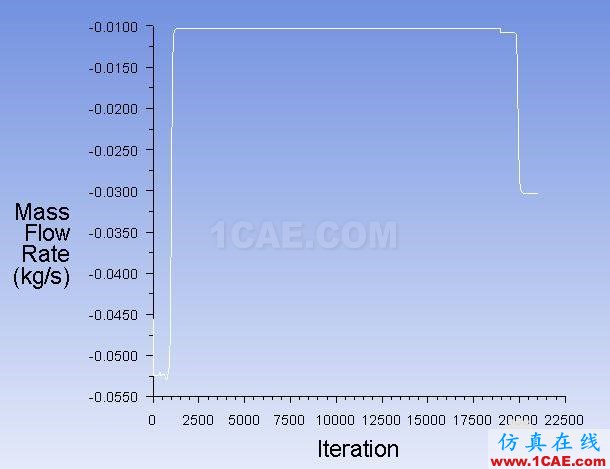

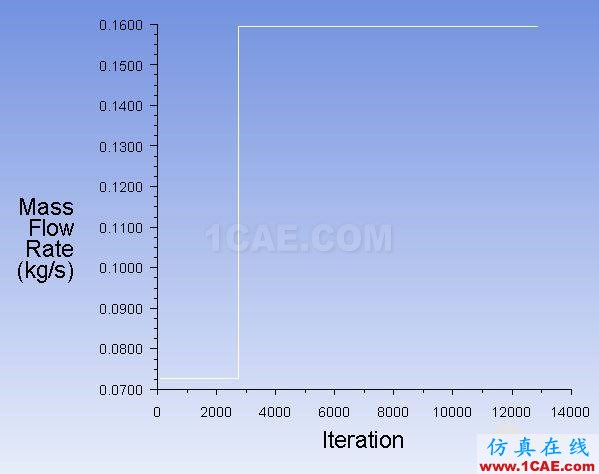

最后這張是說明歐拉方程在運行一段時間后質量收斂的示意圖。質量偏差是e-6級別。

4.2 VOF模型

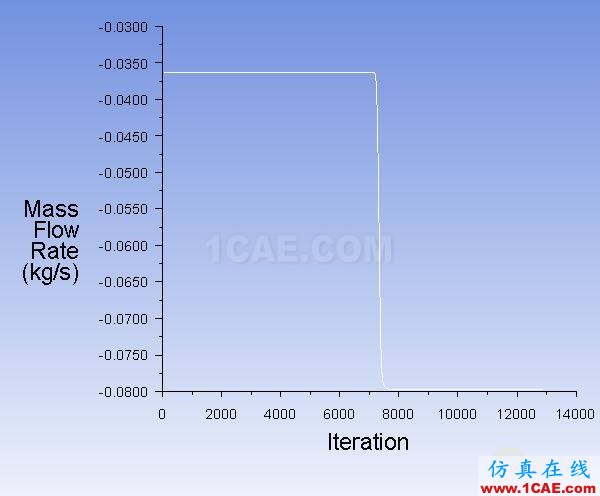

接下來是VOF模型。一開始是瞬態計算,按照前面輸入條件計算了3000步,再修改液氣比計算,繼續瞬態計算了3300步,發現出口流量未變化。于是改為問題,之后質量才守恒。

五、小結

因此在采用歐拉或者VOF仿真的時候,需要認真了解他們的原理和使用范圍,并且時刻了解各方程的收斂情況。

如,關于VOF的適用范圍:

某網站對VOF的討論http://muchong.com/html/201511/9632177.html

VOF模型通過求解單獨的動量方程和處理穿過區域的每一流體的體積分?jǐn)?shù)來模擬兩種或三種不能混合的流體。典型的應用包括預測射流破碎、流體中大泡的運動、決堤后水流動和氣液界面的穩態和瞬態處理。FLUENT中VOF存在以下限制:

1)必須使用離散求解器,VOF模型不能用于耦合求解器

原文出處【技術鄰】
