定義歐拉網格運動邊界條件

2017-02-27  by:CAE仿真在線  來源:互聯網

歐拉網格通常都是剛性的,不發生變形。歐拉網格運動允許歐拉網格在分析過程中進行膨脹、收縮和平移。歐拉網格運動可以拉格朗日表面為邊界,也可以歐拉材料實體為邊界。分析過程中,歐拉網格進行重構和移動,以保證歐拉網格對目標體的包絡性。

歐拉網格運動的計算依據ABAQUS構件的一個長方體“邊界框”。在ABAQUS/CAE中看不見這個邊界框,但它與相應的歐拉網格基本一致。用戶可以設置邊界框的收縮、膨脹和平移限制,作為網格運動邊界條件定義的一部分。這些限制條件可能使得歐拉網格在分析過程中不能總是完全包括指定的目標體。

歐拉網格運動邊界條件只能施加在賦予歐拉截面屬性的部件上,且不能施加在分析的初始分析步上。

定義歐拉網格運動邊界條件的步驟如下:

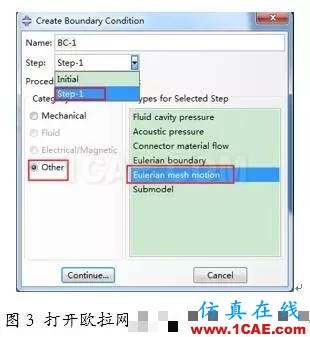

1. 打開歐拉網格運動邊界條件編輯器。有以下方法:

• 創建一個新的歐拉網格運動邊界條件,使用菜單Category:other; Types for Selected Step:Eulerian meshmotion。

• 使用菜單或管理器編輯一個已有的歐拉網格運動邊界條件。

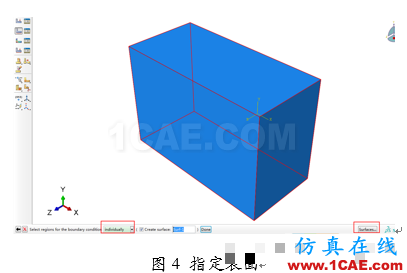

2. 指定目標體:

• 指定拉格朗日表面,選擇Surfaceregion,點擊箭頭選擇一個表面:

• 在視圖中選擇一個表面。可以使用角度方式從幾何或一組網格表面選擇一組網格表面。單擊中鍵完成選擇。

• 從列表中選擇已有的表面,操作如下:

• 在窗口的右下角單擊Surface,ABAQUS/CAE彈出Region Selection對話框,其中包含了可選表面的列表。

• 選擇感興趣的表面,單擊Continue。

• 注意:默認的選擇方式是常用的選擇方式。點擊窗口右下角的Select in Viewport或Surface,切換為另外一種方法。

• 若指定為歐拉材料,選擇歐拉材料實體并選擇對應的實體。

3. 默認情況下,使用全局坐標系統來構建網格邊界框。可以在CSYS選項出點擊箭頭來更換網格邊界框的坐標系。有以下方式:

• 在視圖中選擇已有的坐標系。

• 通過名稱選擇已有的坐標系。

• 從窗口中單擊Datum CSYS List,顯示已有坐標系列表。

• 從列表中選擇一個名稱,單擊OK。

• 點擊窗口右下角的Use Global CSYS切換為全局坐標系。

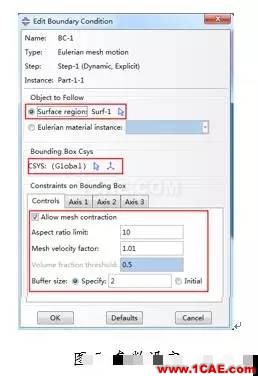

在Control標簽頁,指定網格邊界框運動的通用約束和限制

• 切換Allow mesh contraction選項,以防止分析過程中網格的收縮。默認情況下此選項是打開的。

• 設定Aspect ratio limit,指定邊界框三個方向允許的長寬比的最大變化。此值必須大于等于1。

• 設定Mesh velocity factor。這個因子定義了作為相應目標體速度分量的歐拉網格最大速度。此值必須大于或等于零。

• 如果目標體是歐拉材料,設定一個Volume fraction threshold。歐拉材料體積分?jǐn)?shù)小于這個域值的單元認為是空白單元,網格運動過程中,考慮到這些單元中的材料,對應的網格不會膨脹或移動。此值必須大于零,且小于或等于1。

• 指定Buffer size,以在跟蹤的目標體和歐拉網格邊界之間保持一定的距離:

• 選擇Specify,輸入一個值來定義緩沖,該緩沖尺寸等于給定的值乘以最大歐拉單元尺寸。此值必須大于或等于零。

選擇Initial,定義一個等于目標體與網格邊界初始距離的緩沖尺寸。

5. 在每個Axis標簽頁上,指定邊界框在三個方向上的運動限制:

• 選擇初始Center position是Free的,還是Fixed在選定的軸上的。

• 選擇初始Positive plane position是Free的,還是Fixed的。正平面是邊界框的面,其法向與所選軸的正方向一致。

• 選擇初始Negative plane position是Free的,還是Fixed的。負平面是邊界框的面,其法向與所選軸的負方向一致。

• 指定沿著所選軸的Expansion ratio:

• 選擇Unlimited,必要情況下允許邊界框無限擴大。

• 選擇Specify maximum,輸入值來定義一個最大的擴大率。此值必須大于或等于1。

指定沿著所選軸的最小Contraction ratio。此值必須大于或等于零,且小于或等于1。
