【CFD】酒店套房室內空調流場溫度場分析

2017-03-01  by:CAE仿真在線  來源:互聯網

針對之前的一個咨詢課題,總結了一下,簡單介紹了室內空調流場分析和熱場分析的基本方法,根據CAD圖紙來建立室內的三維圖,其中考慮了室內墻的厚度,和室外玻璃,不同墻等材料,室內燈泡,電器,床,等家具家電折算為體熱源平攤到室內中,考慮太陽光的輻射作用,主要從玻璃墻處進入室內,設置為面熱源進入計算域,模型的CAD圖紙如下所示:

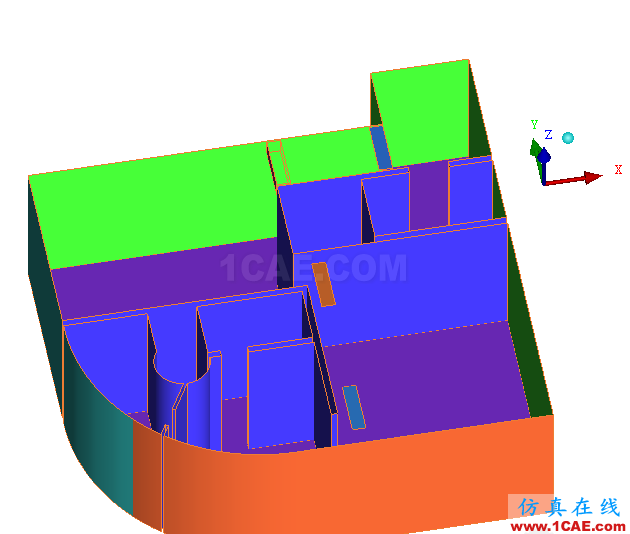

根據該CAD建立幾何3維幾何模型如下所示:

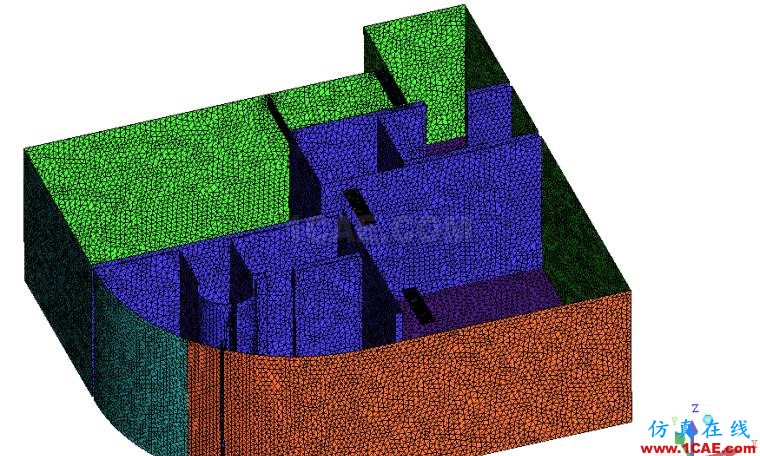

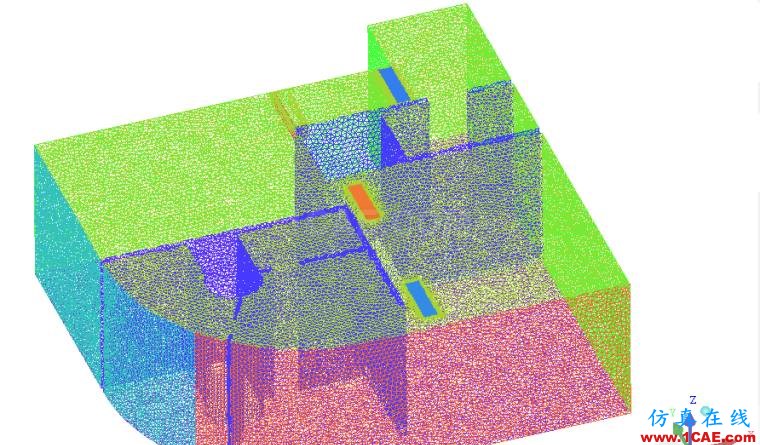

其中天花板進行了隱藏處理,建立中央空調入風口和出風口,玻璃窗戶,外墻,內墻等,進行網格劃分,如下所示:

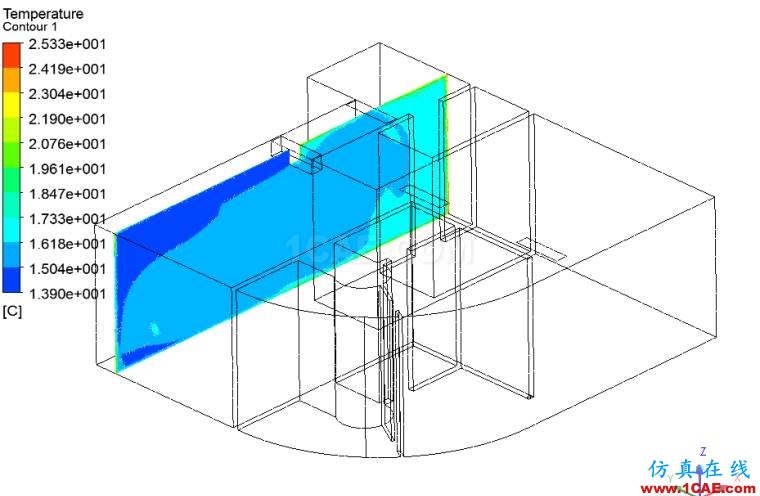

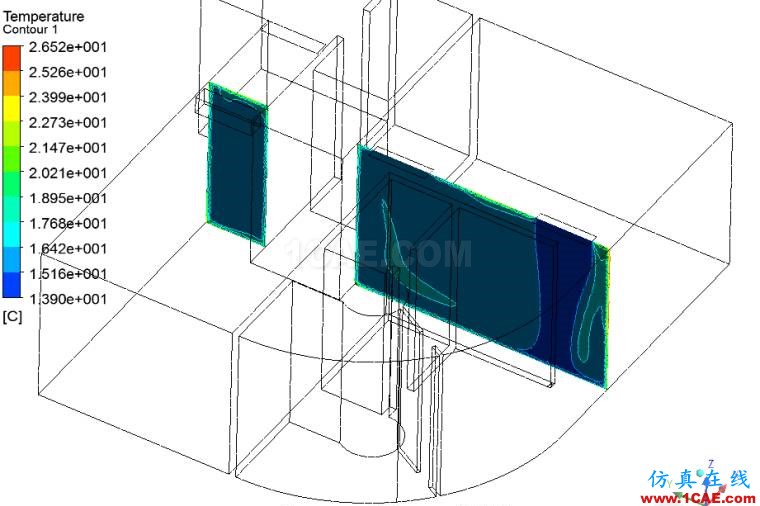

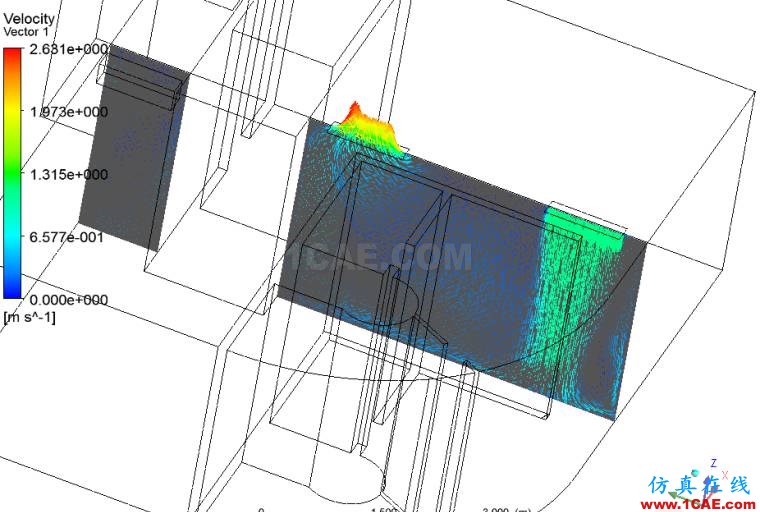

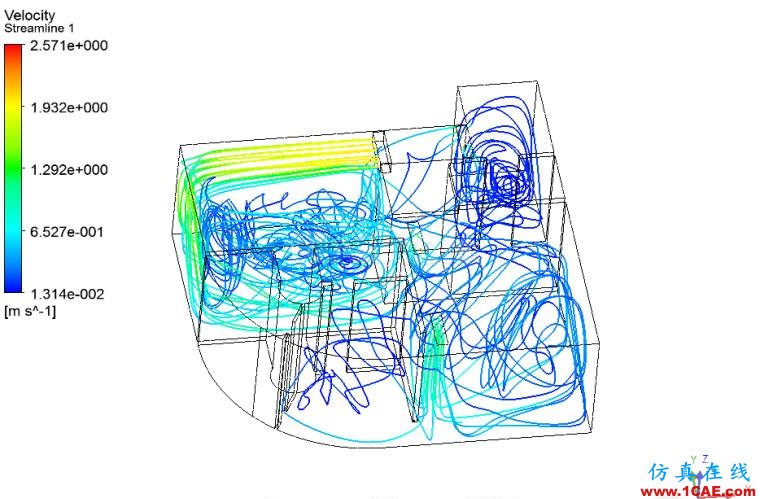

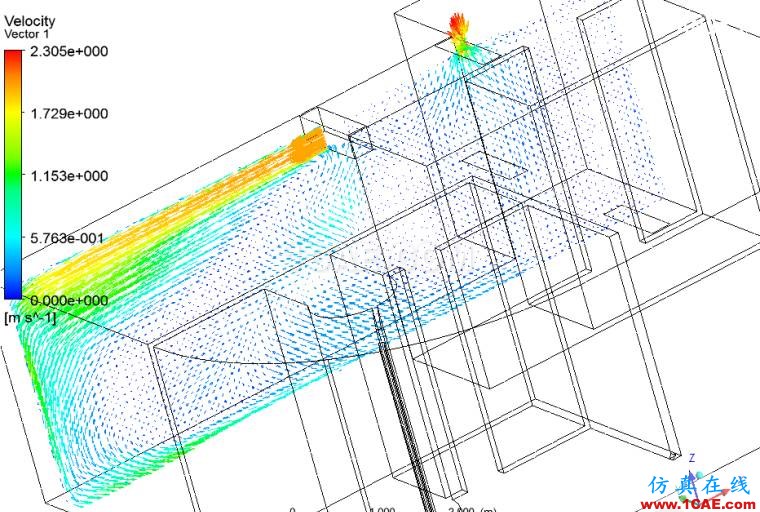

室內房間主要有空氣對流傳熱,墻的導熱,和玻璃窗戶的輻射,通過數值分析,設置檢測點和觀測平面內空氣的流場分布來優化空調入風口和出風口的位置,為中央空調的布置提供部分依據,外墻,內墻,玻璃等材料的物性參數由測量所得,通過計算可以得到以下結果。
