搜索Fluent驗證案例9：同心管內自然對流
2017-04-16 by:CAE仿真在線 來源:互聯網
-
參考文獻:T.H. Kuehn, R.J. Goldstein, “An Experimental Study of Natural Convection Heat Transfer in Concentric and Eccentric Horizontal Cylindrical Annuli”, Journal of Heat Transfer, Vol 100, pp. 635-640, 1978.
-
求解器:ANSYS Fluent
-
物理模型:傳熱、自然對流
案例幾何如圖所示。兩個同心圓管,其中內管半徑17.8 mm,溫度373K,外管半徑46.25 mm,溫度327 K。

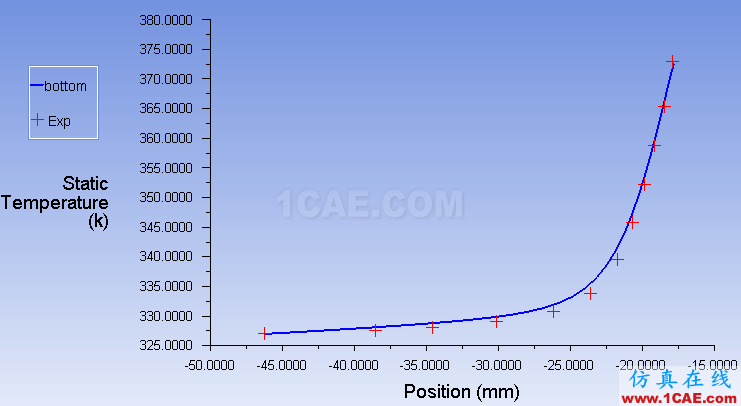

兩管道間的環形空間內介質粘度2.081e-5 kg/m-s,比熱1008 J/kg-K,熱傳導系數0.02967 W/m-K,密度考慮為不可壓縮理想氣體。研究管道豎直軸線上速度分布(圖中的Top與Bottom)
詳細操作過程參閱后面的視頻操作。
視頻操作
轉發聲明:本文轉自微信公眾號:胡坤 CFD仿真之道,版權歸作者左右,如有不妥請聯系刪除
