正文開始之前,先談?wù)刉orkbench。

Workbench這個平臺功能確實很強大,但是對有限元分析問題的思維卻丟了很多,與傳統的ANSYS經典相比。似乎過分追求界面的易用性,就像是單反相機往傻瓜相機的方向發展似的。

學習有限元的時候,靠在比較前面的一步就是離散化,而離散化與單元類型關系緊密,workbench則直接省略了單元這一塊,根本讓人感覺不到單元的存在,如果不是有特殊要求的話。這個問題實在該詬病。

本次針對Workbench的單元作相關說明。

1.查看單元類型

Workbench有默認的單元類型和材料類型,材料類型先不說,單元類型實體默認的是Solid186(3D20N),劃分完之后在Model界面無法直接看到單元類型,需要在workbench的主界面進行相關操作,如圖1所示,在Component Systems 下面的Finite Element Modeler,拖曳一個并與Model連接,之后進入Finite Element Modeler。

WORKBENCH查看單元類型和修改單元類型方法fluent培訓的效果圖片1

圖1

WORKBENCH查看單元類型和修改單元類型方法fluent培訓課程圖片2

圖2

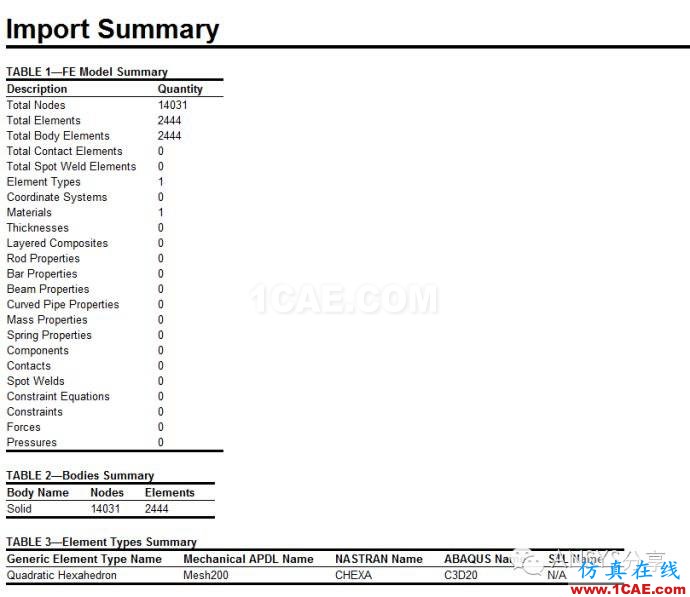

進入后可以看到一份單元和網格的詳細信息,包括單元數目節點數目單元類型等等,但是圖2中注意到,對應與Mechanical APDL 的單元類型居然是Mesh200,而對應于ABAQUS的單元類型是C3D20(三維20節點),根據ABAQUS的單元類型可以知道該單元確實是SOLID186,但是顯示的是Mesh200。

Mesh200是一個特殊單元類型,實際不參與任何計算,可以當做沒有屬性的單元。由此可知,劃分完只會顯示Mesh單元,實際提交運算時才根據Solid186進行計算。

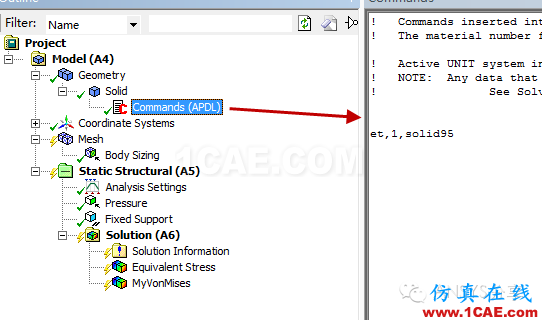

2.修改單元類型

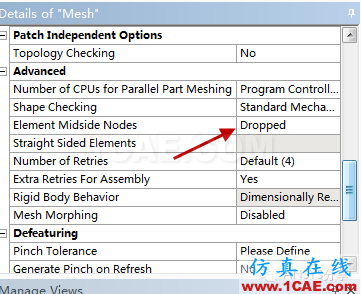

當需要修改單元類型時,如果是將二次單元修改為依次單元,比如186單元修改為185單元,那么可以直接在Model界面修改。如圖3所示,Mesh的屬性窗口的Advanced項下面有一個Element Midside Nodes ,通過該設置可以選擇是否保留單元的中間節點,186單元如果不保留那么就變成了185單元。
