Maxwell中永磁體的設置和定義

2016-08-15  by:CAE仿真在線  來源:互聯網

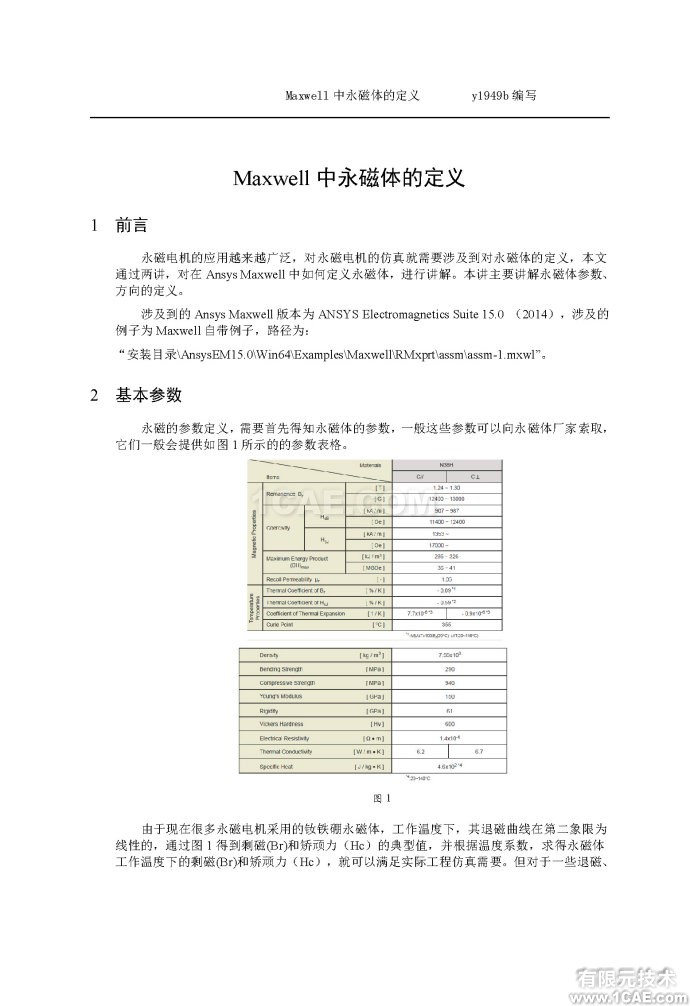

永磁體的充磁方向有兩種方法:平行充磁+徑向充磁,關鍵是選擇坐標系,不同坐標系對應設施參數方式不同

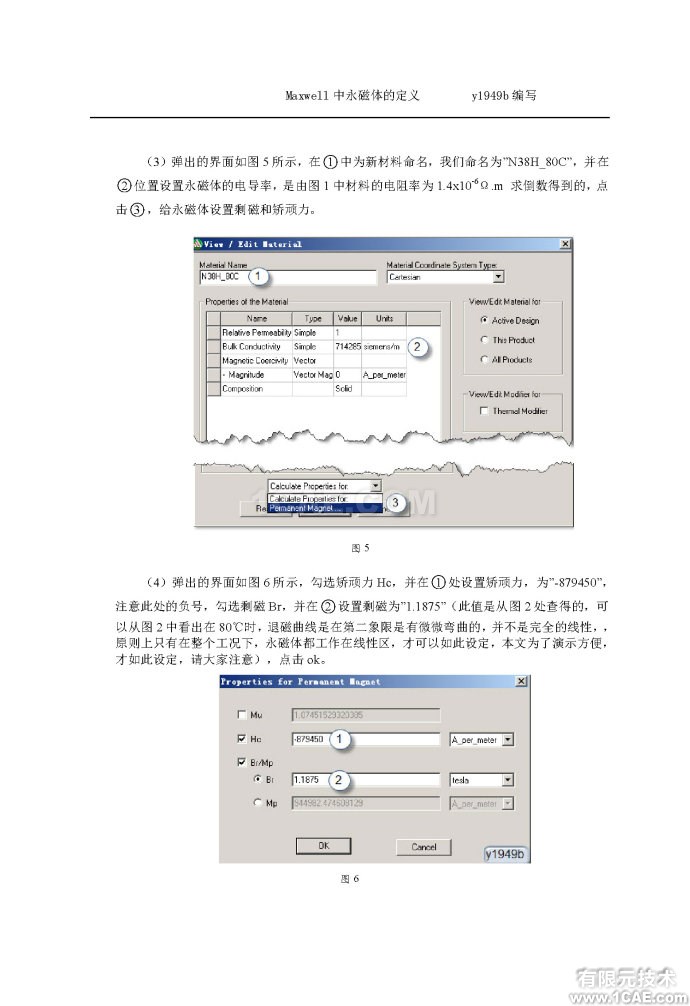

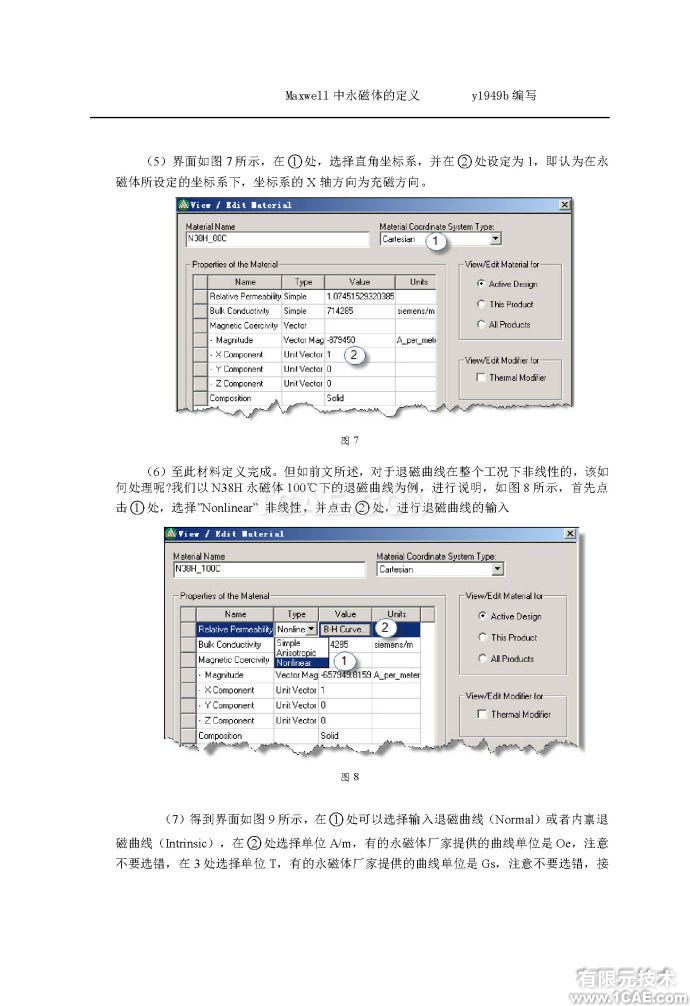

1 直接在永磁體的材料中定義

選直角坐標系 例如充磁45° = x :1 y:1
這樣就是平行充磁,若徑向充磁,選柱坐標:R:1或-1

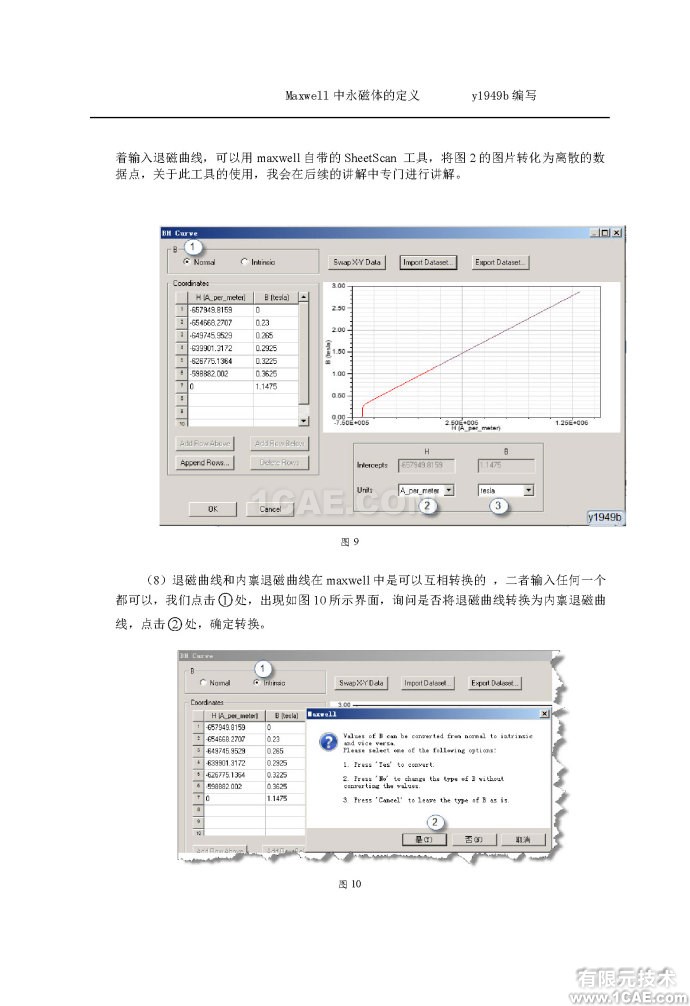

2 建立局部坐標系,在材料里給x:1 y ,z為0,然后通過給永磁體定義局部坐標就行了

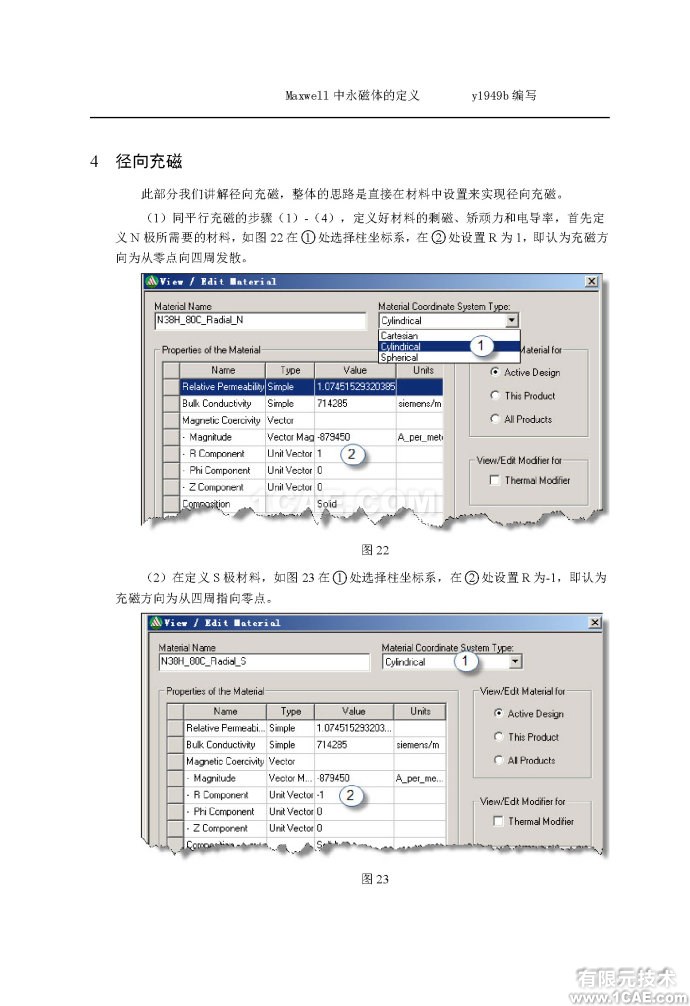

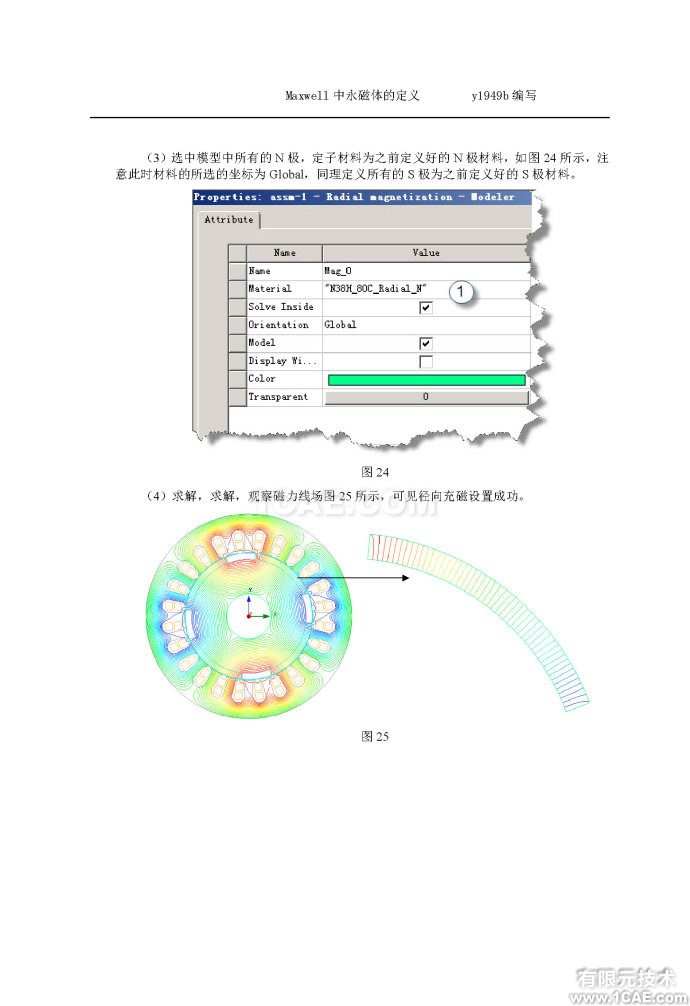

在v12中 徑向充磁 直接在材料里 設成柱坐標 R=1 或R=-1 來實現 無論永磁體旋轉與否,因為充磁方向始終指向原點或指離原點。

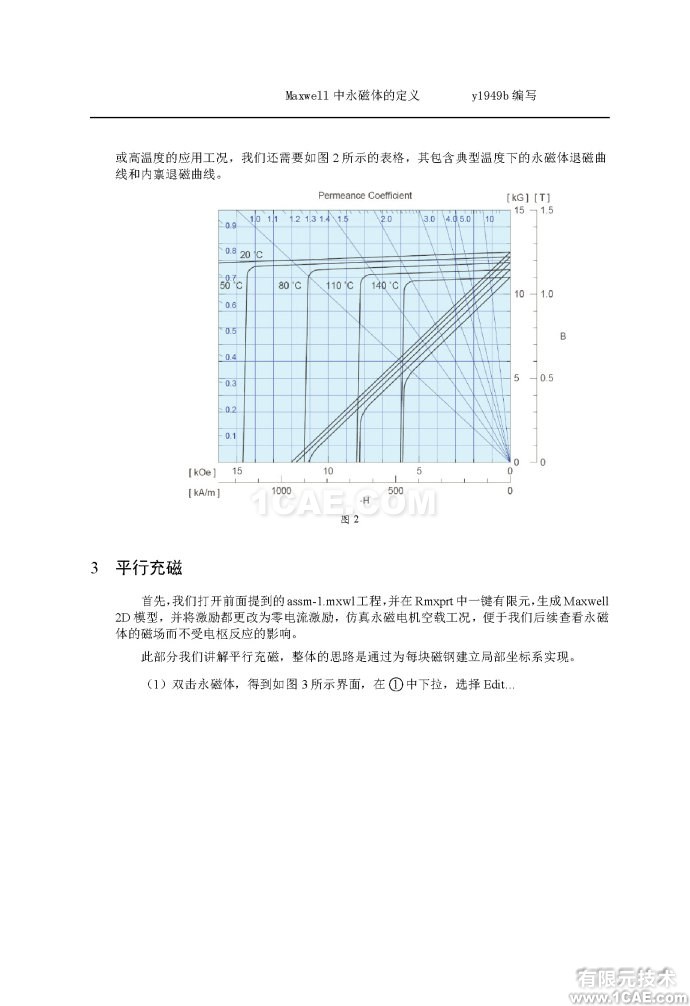

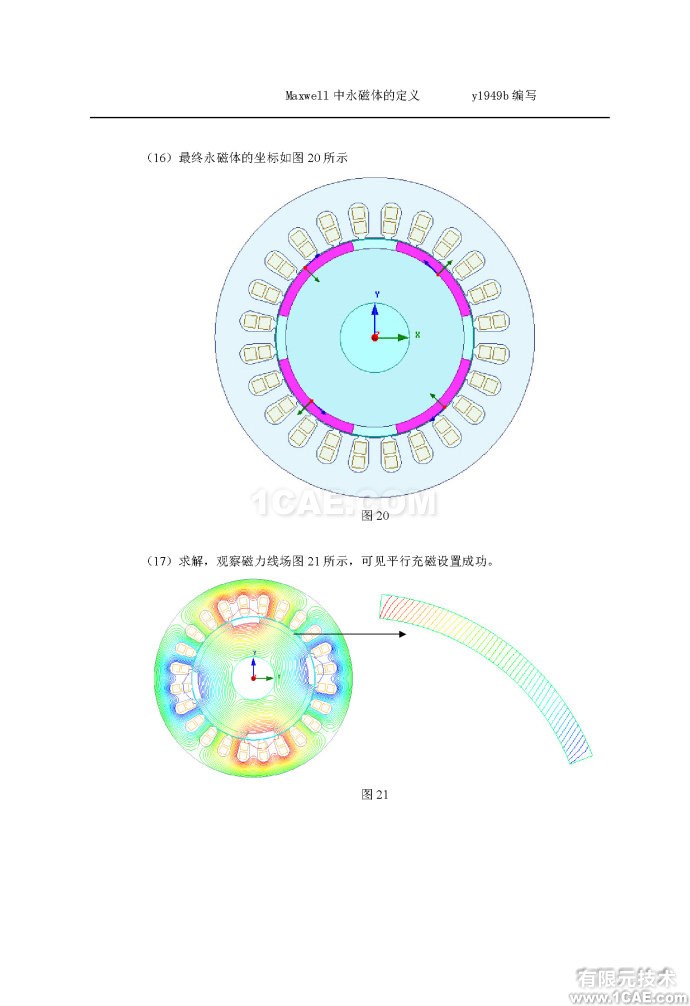

3.平行充磁

靜磁場永磁體是不動的,可在材料里設置,當選直角坐標 x=1 y=1永磁體充磁方向就是45度

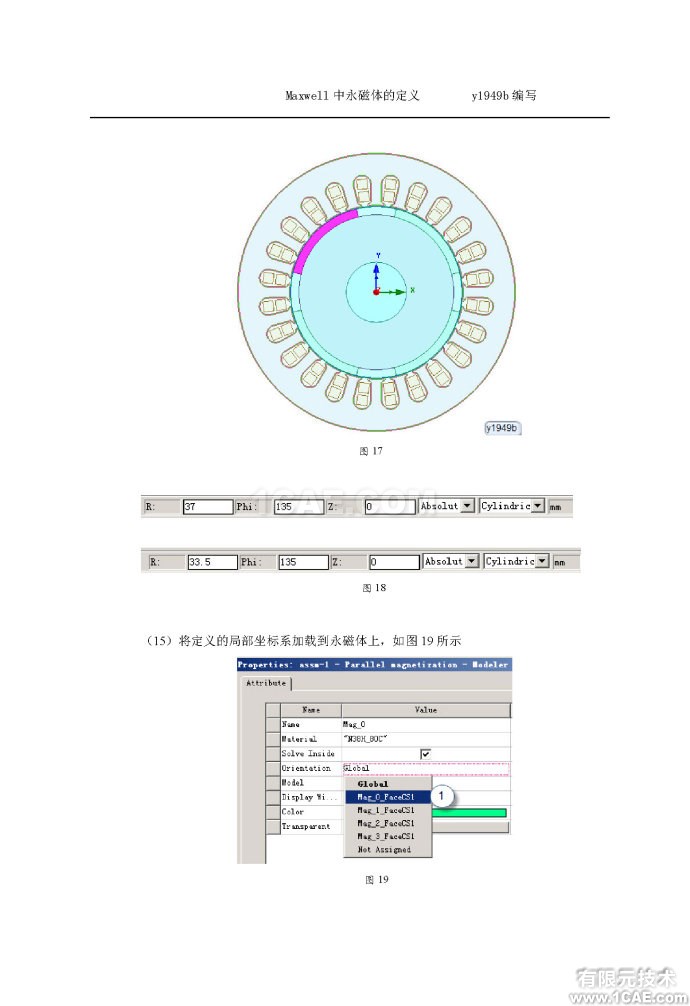

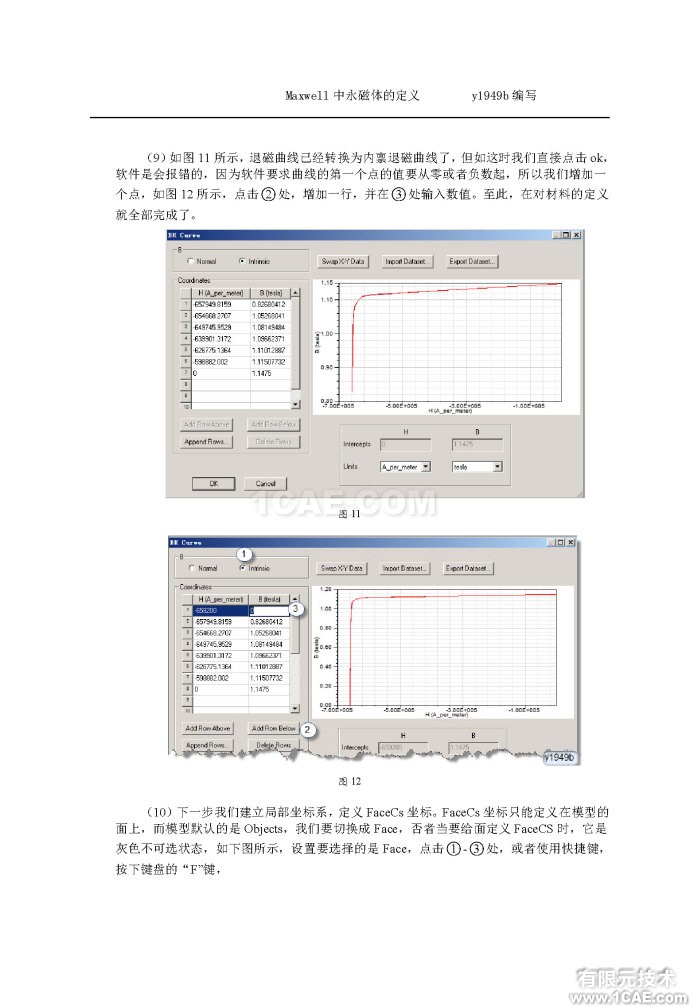

由于永磁體是不斷旋轉的,不適合使用固定坐標系(CS)對其進行定向。所以要使用面坐標系,面坐標系是一種與物體的表面相關聯的坐標系。當物體旋轉時,面坐標系隨之旋轉。

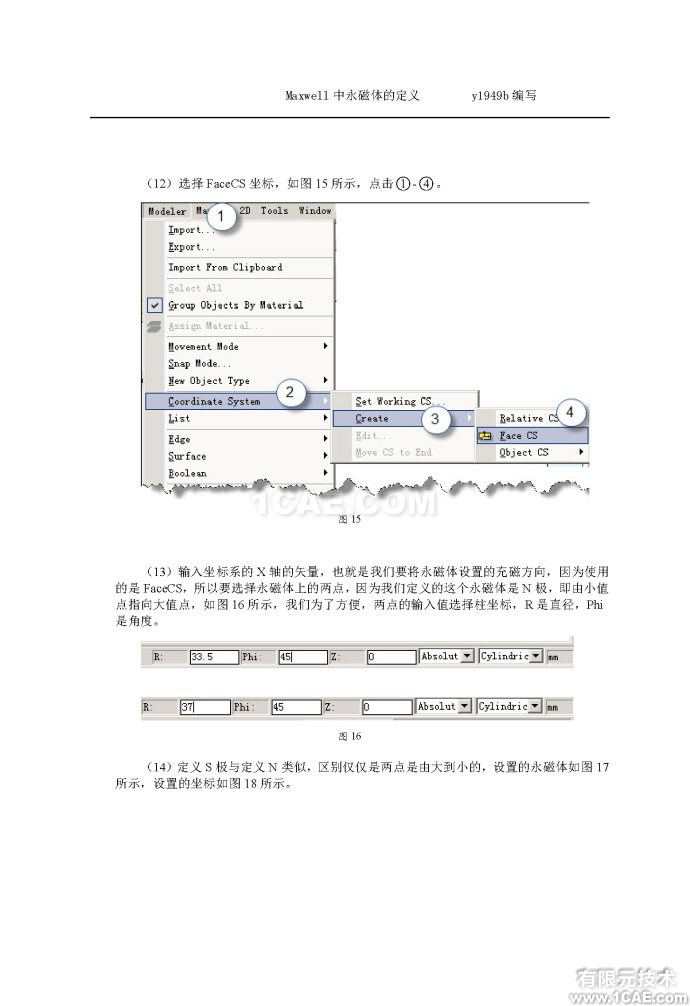

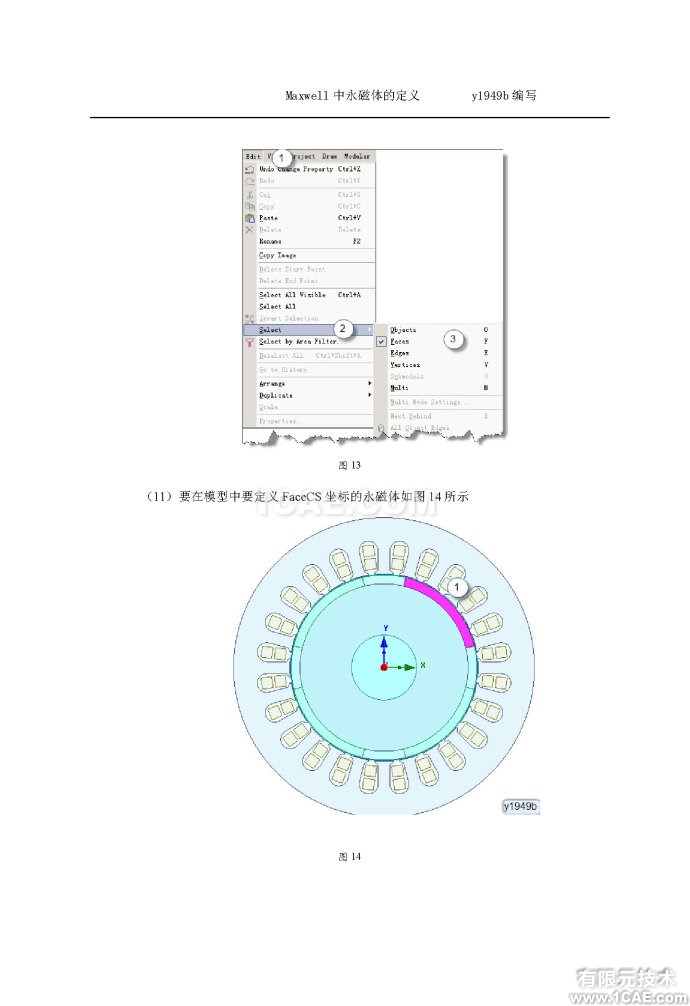

選中菜單欄3D Modeler > Coordinate System > Create > Face CS即可
