Moldflow中間結果輸出控制

2016-11-09  by:CAE仿真在線  來源:互聯網

有時候我們發現有些中間結果,動畫播放時,默認只能看到幾幀,能不能看到更多幀數,在哪里修改?

還有的時候,我們在其他結果或者日志看到了最大壓力極值,但在Pressure結果上,卻沒有體現出來?

原因是我們對中間結果輸出是一個離散化的輸出,我們系統會默認在固定的步數輸出,可能會越過一些極值出現的時刻點,那我們今天就來聊一下這些中間結果輸出的控制。

默認:

DD: 充填階段和保壓階段各20步。

3D: 充填階段和保壓階段各5步。

下面以3D流動為例,

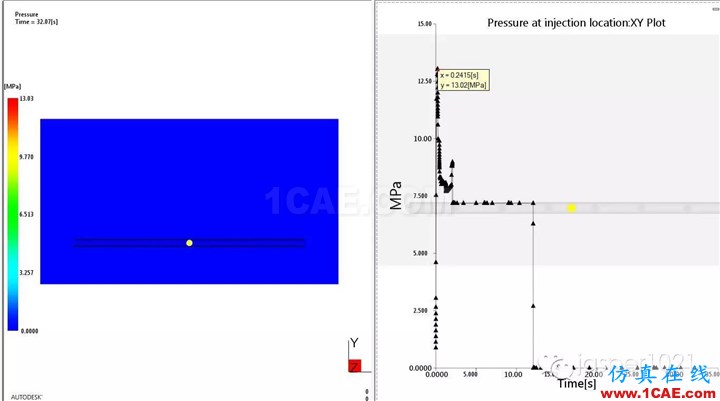

默認輸出(最大注射壓力未被輸出到壓力結果中):

原因是默認輸出只有5幀,可能沒有掃描到最大注射壓力出。

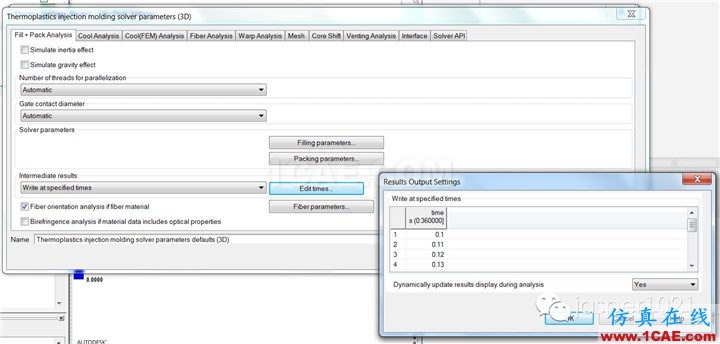

修改輸出選項后(增加輸出幀數,或者在關鍵時間節點增加輸出控制):

本例子里面采用的是在關鍵時間節點增加輸出控制。

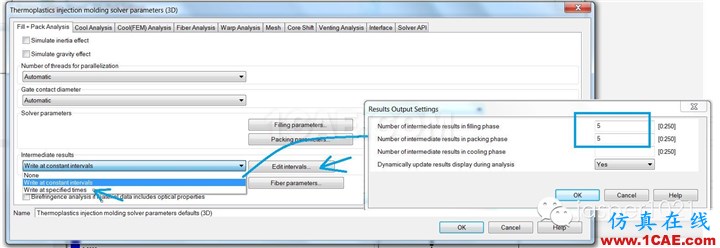

修改方法及步驟:

總結:

以上更改本質上并不會增加求解器的精度,只是可以得到更細的輸出,但會消耗更多的存儲空間。
