搜索有限元分析時是網格畫的越細越精確嗎？
2016-11-10 by:CAE仿真在線 來源:互聯網
誠然網格畫到無窮小,剛度矩陣無窮大,但這樣沒法計算,那網格畫到什么層度精度最高?
總所周知,網格是有限元分析非常重要的一部分,結構離散后的網格質量直接影響到求解時間及求解結果的正確性,那網格畫到什么層度精度最高?
元王小編認為在單元選用合理、計算假設合理、網格劃分合理的前提下,單元數量越多,結果越接近理論解。
很多時候,提高單元數量對于計算精度的提高,遠遠比不過選用更好更合理的單元類型。對于不同的求算對象,所需要的單元數量也不相同。一般來說,求算應力需要比求算位移更多的單元,而求算剪應力需要比正應力更多的單元。
舉一個常見小例子,平面應力問題,計算一根懸臂梁的變形和應力:
懸臂梁的寬度為1,彈性模量30000,泊松比0.3,自由端承受豎向荷載100。求解A點的豎向位移、B點的正應力、C點的剪應力。
分別選用不同類型的四種單元計算,包括三節點三角形 CSTG、六節點三角形 LST、四節點四邊形 IPLQ、八節點四邊形 IPQQ。
首先計算位移和應力的理論解:
A 點的豎向位移為0.895,B 點的正應力為90,C 點的剪應力為7.5。

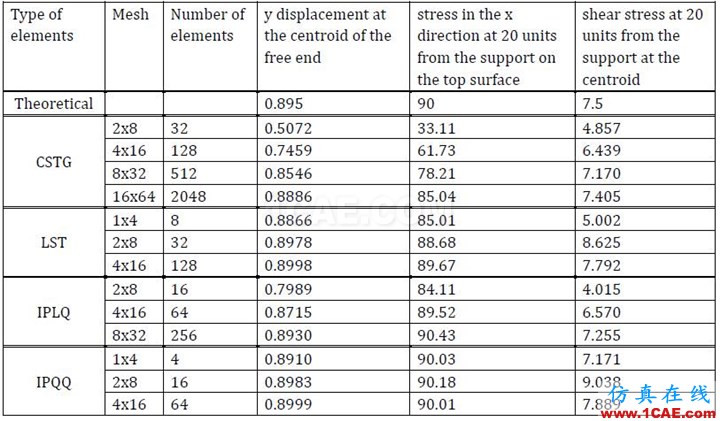

然后分別用不同數量的四種單元進行比較計算,所用軟件為 GT STRUDL,單元名稱按照 GT STRUDL 的命名,計算結果是這樣的:
隨著單元數量的增多,位移、正應力和剪應力結果都趨近于理論解。
對于不同的單元類型,趨近理論解的速度完全不同。同樣是32個單元,CSTG 的位移結果是0.5072,正應力是33.11,與真實解 0.895 和 90 相差甚遠。而32個單元的 LST 結果為0.8978和88.68,已經很接近于理論解 0.895 和 90。
同樣是64個單元,IPLQ 的結果為 0.8715 、89.52,而 IPQQ 的結果則達到了 0.8999、90.01,可以說正應力結果已經非常非常接近理論解。
如果比較一下四邊形單元的結果和三角形單元的結果,差異更加明顯。對于位移結果來說,2000個CSTG單元的精度也比不上4個IPQQ單元的精度。

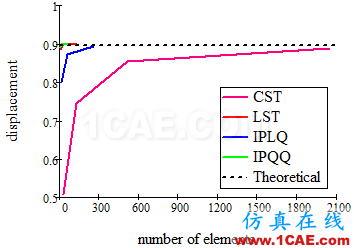

如果橫坐標為單元數量,縱坐標為計算結果,繪制一張收斂圖像的話,對于位移來說是這樣的:

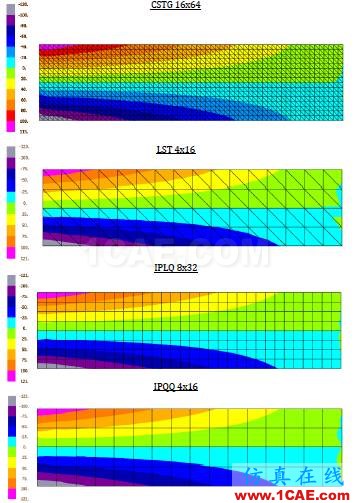

對于這四種單元類型,要想達到類似的可以接受的精度水平,需要的單元數量完全不同。
根據上面的分析,想要得到精度可以接受的計算結果,CSTG 需要2000多個單元,而 IPQQ 僅需要64個。
所以結論就是,提高單元數量的確會提高計算精度,但前提是單元類型合理高效。對于提高精度來說,更合理的方法是選用更好的單元,而不是盲目的提高單元數量。
PS:Abaqus 的官方幫助文檔里同樣舉了類似的例子,比較了同樣的懸臂梁不同單元、不同網格下的梁端位移的計算結果,結論也是類似的。
Abaqus 的結果如下:
不同單元在四種網格尺寸(1x6、2x12、4x12、8x24)下的計算結果與理論解的比值
CPS4:0.074,0.242,0.242,0.561
CPS8:0.994,1.000,1.000,1.000
CPS4R:20,1.308,1.051,1.012
CPS8R:1.000,1.000,1.000,1.000
