搜索openFOAM前處理器Demo--算例2
2016-09-03 by:CAE仿真在線 來源:互聯網
這個例子是網上 Libremechanics 提供的一個算例。
描述文件,幾何文件,網格文件和最終openFOAM求解文件都可以從如下網址下載到:
http://www.libremechanics.com/?q=node/29
本例中FasFlow中利用gmshtoFOAM導入網格文件,設置求解屬性,進行計算。劃分網格后,有200w 左右單元,需要用64位的程序運行。
工作流程:
1. 模型從網上下載;
2. 導入網格模型;
3. 設置求解器參數;
4. 運行求解;

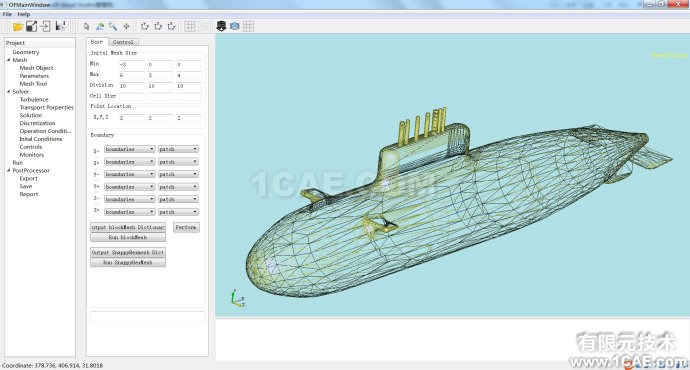

導入幾何文件(只用于查看模型):

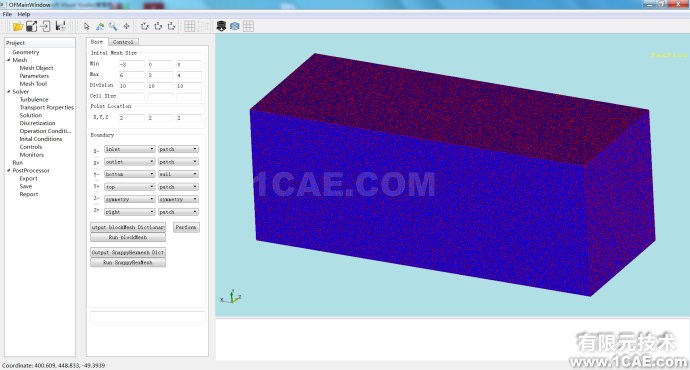

網格劃分沒有采用對稱結構,所以導入網格轉換后顯示是這樣的:

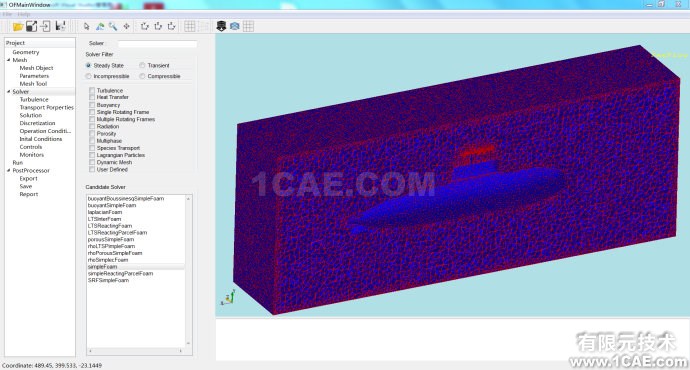

FasFlow中設置Clip剪切面 面法向量<0,0,1>后:

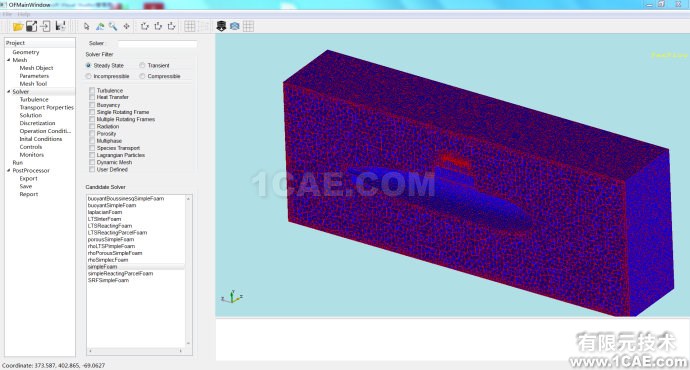

3. 設置求解器參數;
傳輸模型 tasnsport properties NewTonian,在相關面板中設置P/U/K
等離散參數,具體可查看fvSolution,fvSchemes文件。

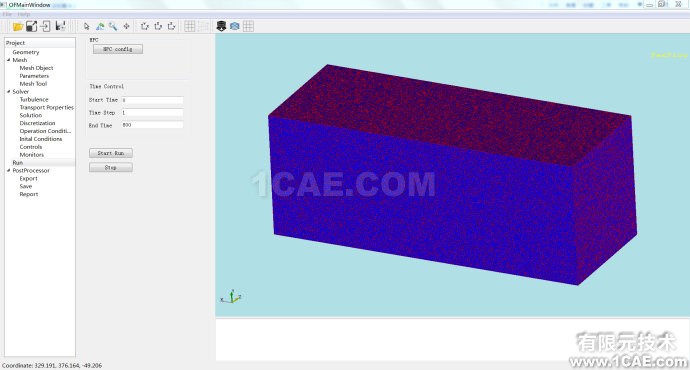

設置設置邊界條件,結束時間800步 (
),步長1秒。
),步長1秒。
4. 運行SimpleFOAM
模型太大,PC上短時間跑不出結果,有興趣的朋友可以運行了查看結果~
