搜索ICEM 90度彎管 網格block劃分方法
2016-10-07 by:CAE仿真在線 來源:互聯網

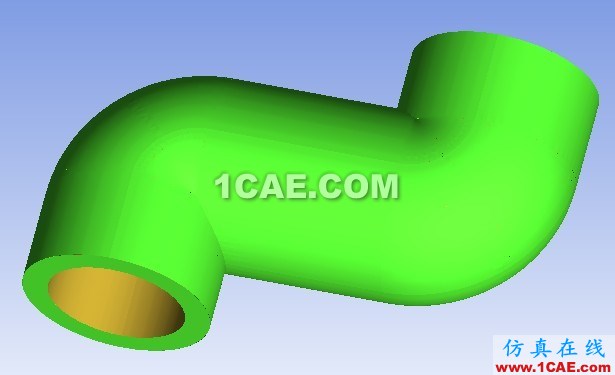

這個網格的例子比較有意思,主要是思路很清楚,對下面這個中空的彎管畫網格:
很多人都會想到在90度彎管處用Y blocks來處理,得到下面的網格:
有人卻用更簡單的方法得到了更好的網格,這種方法思路非常清晰,直接有效。其實吧整個模擬分成下面3個段來劃分就可以了:
每個段一個block
最終結果網格質量非常好,有時候不要拘泥于我們的常規思路。
