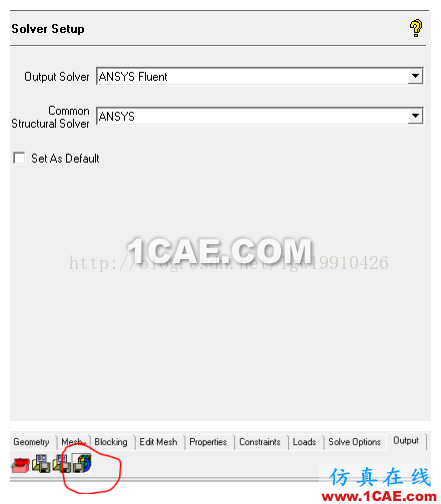

ICEM-extrude功能畫圓柱繞流網格

2016-10-07 by:CAE仿真在線來源:互聯網

首先畫網格大體順序為點-->線-->面-->單元體。

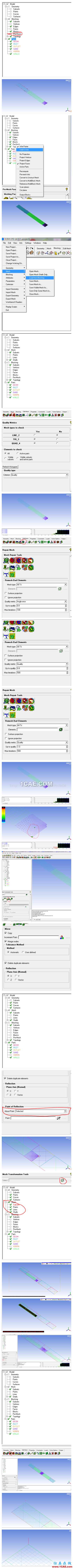

第一步打開ICEM,第二步選擇畫點工具,第三步選擇輸入點坐標畫點方式,第四步輸入所有點的坐標,第五步調整視角范圍,第六步使用偏移點的方式,第七步輸入所有的偏移距離,第八步選擇畫線工具,第九步選擇畫線工具中的選擇兩點畫線方式,將所有相關點連接成線如第十步圖所示。

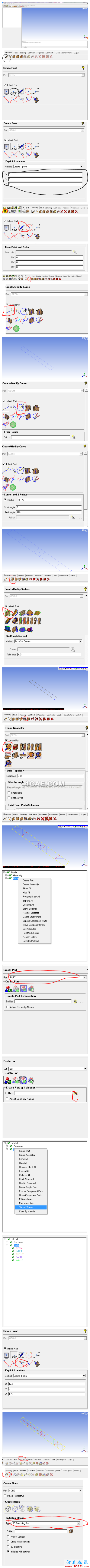

第十一步選擇指定圓心坐標和半徑方式畫出圓柱,第十二步將圓半徑輸入指定text欄,畫出的圓如圖第十三步所示,第十四步選擇畫面工具,第十五步選擇根據面的外圍輪廓線方式畫面,畫出的面如圖十六所示,第十七步選擇repair工具,第十八步選擇repair工具中的默認功能單擊apply,第十九步選擇刪除面工具將圓柱的面刪除,得到如圖二十的幾何形狀。第二十一步,右鍵單擊part欄,在彈出的窗口中選擇create part,第二十二步在create part參數欄目的part中輸入inlet,第二十三步在entity中選擇對應的面然后單擊apply按鈕建立inlet part,接著類似操作建立outlet part。第二十四步右鍵單擊part欄目,選擇"Good colors"自動調整各個part的顯示顏色。

第二十五步選擇畫點工具中的par畫點功能,并選擇對應的邊,得到如圖二十七的幾何形狀。

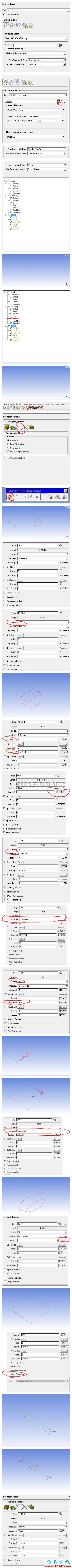

第二十八步選擇blocking欄目,第二十九步選擇create block工具,第三十步在create block參數框中的Type選則2D surface blocking如圖三十一所示,第三十二步左鍵單擊選擇按鈕選擇所要建立block的那幾個面,第三十三步將free face mesh type改為all Tri,將free face mesh method改為Gambit pave,如圖三十四所示,改好后單擊apply按鈕建立blocks,第三十五步將Geometry視圖關閉,如圖三十六所示。第三十七步顯示blocking視圖中的block,如圖三十八所示。

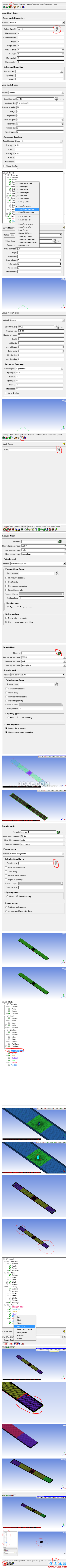

第三十九步選擇meshing parameters工具,第四十步選擇blocking-edge功能,如需調整選擇時的視角可以單擊圖四十一中的按鈕調整,調整完畢后再點擊該按鈕回到選擇功能,第四十二步選擇圖中所示的邊,在parameters參數框中將node數設置為8,也就是一個圓柱劃分28份,如圖四十三四十四所示。第四十五步,選擇圖中所示與z軸平行的邊,第四十六步可以看到參數對話框中spacing1和spacing2輸入框,第四十七步將之前劃分好的圓柱邊的距離調出來看知道是0.04,因此第四十八步將剛剛選中的那條邊的Mesh law改為Exponential 2,調整nodes值,并在spacing2中輸入0.04。
