以下面的四分之一幾何為例,劃分旋轉周期對稱網格。
1. 新建點,作為旋轉軸基點:

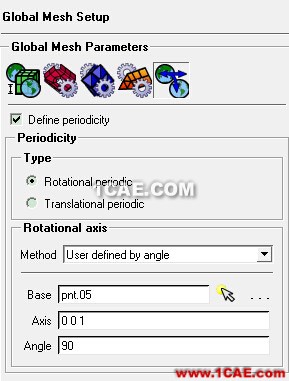

2. 設置周期性(mesh- global mesh setup - set up periodicity)。定義轉軸、原點、旋轉角度。
2. 設置周期性(mesh- global mesh setup - set up periodicity)。定義轉軸、原點、旋轉角度。
【這一步需要在劃分block前進行】
3. 新建block并點對點關聯右邊四個節點.

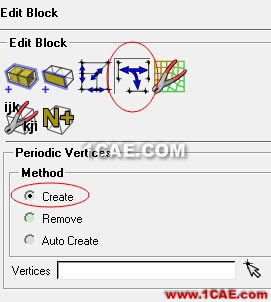

4. 成對地設置周期節點(block - edit block - periodic vertices)
先點擊右邊已關聯的節點,再點擊左邊想要進行周期關聯的節點(會自動移動到相應的位置)
5. 接著按正常流程,關聯其余線、剖分、O型剖分、刪除中間塊、設置網格大小等。

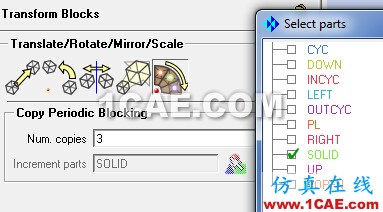

6. 畫出完整網格。(blocking - transform blocks - copy periodic blocking)
注:若最后選擇畫出四分之三個網格,則出現問題?
